MAX30102血氧心率传感器Arduino怎么接？I2C读脉搏避坑

想在穿戴设备、健康监测、机器人上做一个能测心率和血氧的模块，MAX30102是颗非常流行的光体积描记（PPG）传感器芯片。它用红光和红外两种LED照进皮肤，通过检测反射光的脉动变化来估脉搏和血氧，走I2C接口，脚不多，但读数据有不少讲究。这篇把从接线到读心率的实操讲清楚。

I2C接线，电平得注意

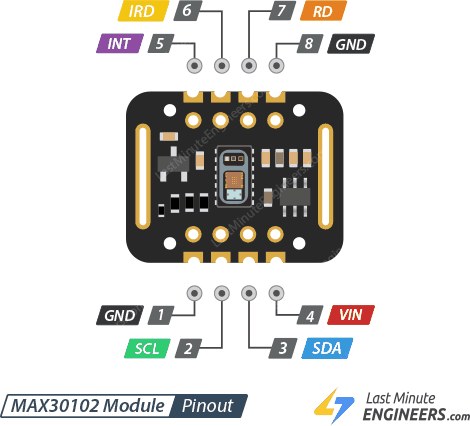

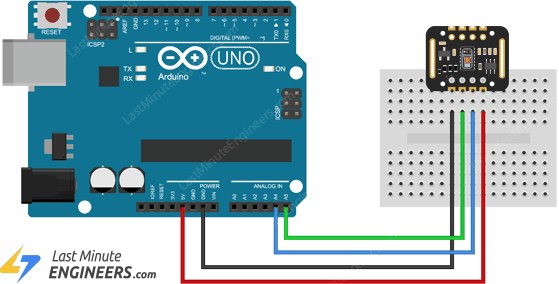

MAX30102模块一般有6个脚：VIN（电源）、GND、SCL、SDA，还有INT（中断，可空）和IRD/RD（也可空）。接到Arduino上通常VIN接5V或3.3V（看模块是否带稳压）、GND接地、SDA接A4、SCL接A5，这就是走I2C。它的默认I2C地址是0x57。

要特别提醒的是电平：MAX30102芯片本身是1.8V的，很多模块板载了稳压和电平转换所以能接5V的Arduino。但如果你买的模块没有电平转换，硬接到5V的I2C线上可能会出问题。稳妥做法是接3.3V，或用带电平转换的模块。

用现成库，红外通道读心率

Arduino端最省事的是用SparkFun或Adafruit的MAX30102库。初始化时设好采样率和LED电流，然后循环读。测心率最常用的是红外LED（因为红光对脉搏的反射受肤色影响大），读出的红外通道原始值呈现脉动波形，波峰之间就是一次心跳。

要算出具体心率数值，通常还要做简单的滤波和峰检测：对红外通道的值做一个滑动平均或低通滤波，然后再用一个固定阈值或动态阈值找波峰，波峰间隔的倒数×60就是每分钟心跳。很多开源例程会封装好这部分，直接调用就行。

三个高频坑，提前绕开

第一是指头贴合的坑。MAX30102对接触非常敏感，指头压太紧会压瘪毛细血管让血流信号没了，压太松又会漏光或移动。正确方式是让指尖轻轻固定在传感器上方、压住但不要大力，静止不动读数才稳定。

第二是运动伪差。测血氧心率最怕手指移动，一旦动，读出的波形全是杂波，血氧饱和度算法很容易算飞。所以它适合静止状态下测，运动监测场景要用带抗运动干扰的运动型PPG传感器。

第三是环境光和供电纹波。强光照射会干扰红光反射，要尽量遮光；传感器对电源纹波敏感，别和电机等大电流负载共用一个脏电源，给它一个干净的3.3V。把贴合、静止、干净供电三件事捋顺，MAX30102就能稳定给你报出心率和血氧。
