自己焊一块ATMega328P最小系统板：从烧bootloader到跑起来

买一片几块钱的 ATMega328P 裸芯片，在面包板上自己搭一个最小系统，再让它跑起 Blink——这个过程对理解单片机特有意思，省成本也能彻底摆脱对开发板的依赖。今天就把从焊接到烧 bootloader 的完整路子走一遍，全是踩过的坑。

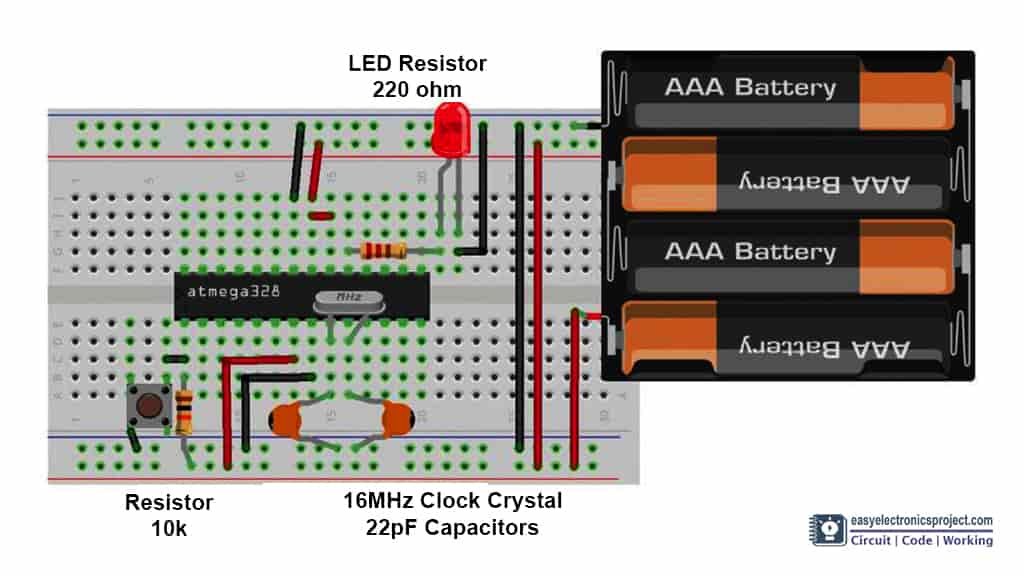

先备齐东西。主角是 ATMega328P-PU（DIP-28 直插封装，方便插面包板），外加：16MHz 晶振一颗、22pF 瓷片电容两颗（晶振两脚各接一颗到地）、10kΩ 电阻一颗（RESET 上拉到 VCC，可靠复位）、10μF 电解电容一颗（供电旁路去耦）、面包板和杜邦线若干。没晶振也可以，但要用芯片内部 8MHz RC 时钟，教参可以用，外部晶振更准。

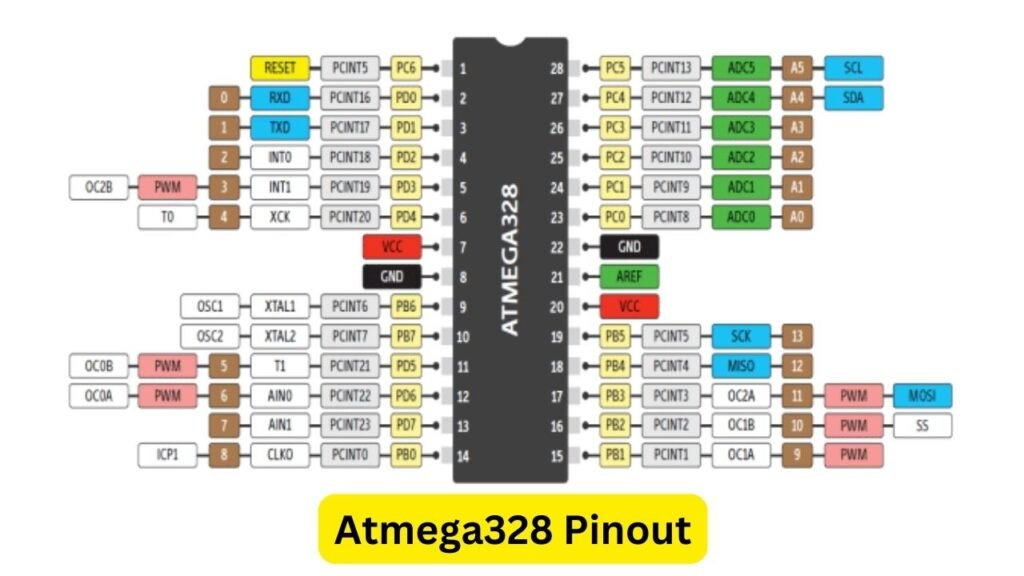

按引脚把最小系统接起来。电源：pin7(VCC)接 5V、pin8(GND)接地，pin20(AVCC)也接 5V；晶振接 pin9(XTAL1)和 pin10(XTAL2)，两脚各接一颗 22pF 电容到地；Reset 上拉。对照 pinout 图别接错脚，VCC 和 GND 一定分清，接反芯片当场就废。

接下来烧 bootloader。这块芯片出厂是白片，得先烧引导程序才能用 Arduino IDE 往里传程序。最简单可靠的编程器就是手边这块 Arduino UNO：先用 USB 接上 UNO，打开 IDE 的 示例【ArduinoISP】，把它烧进 UNO，这时 UNO 就变成了一个 Arduino as ISP 编程器。

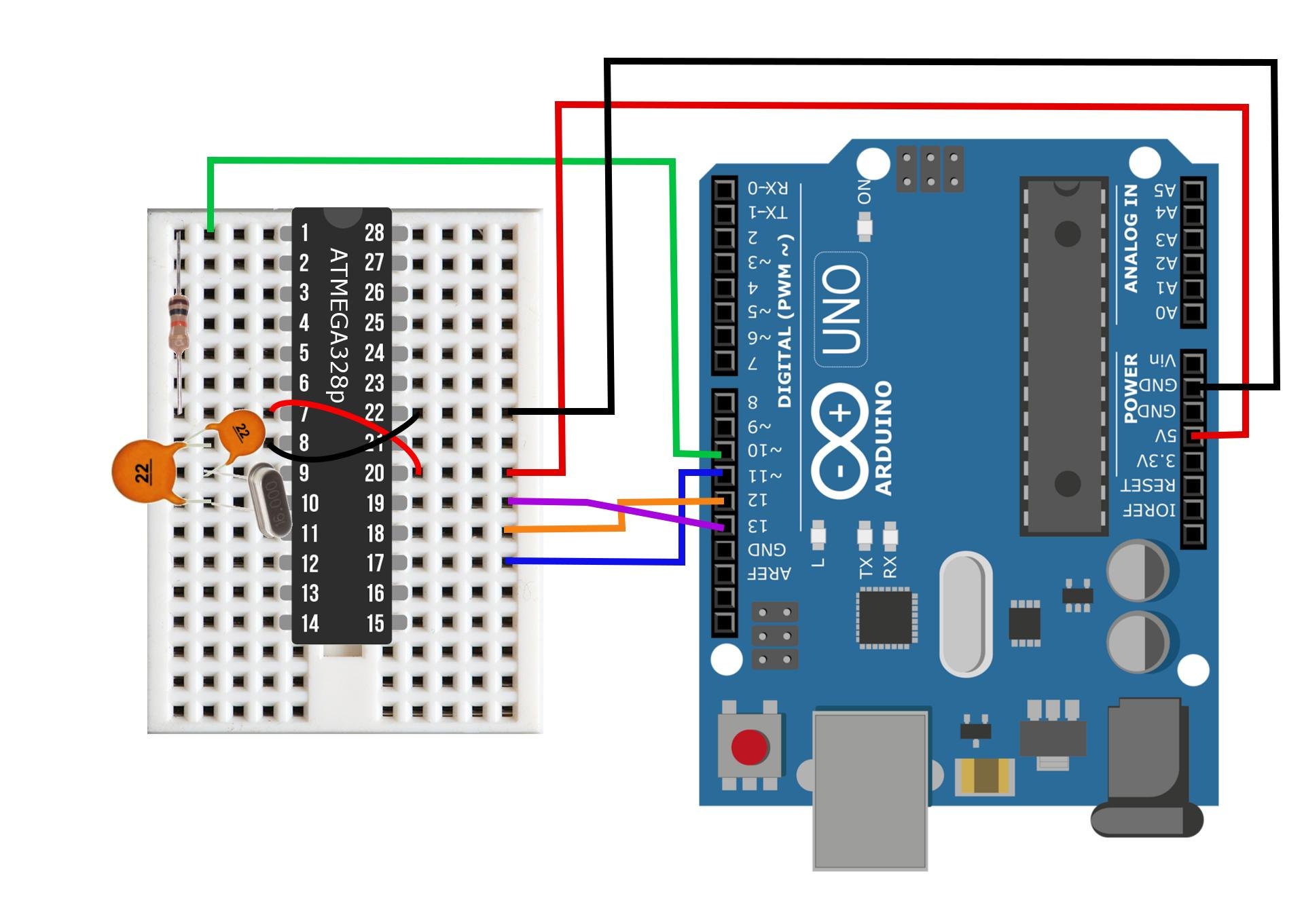

接线照着 Arduino 官方映射来：UNO 的 5V 接芯片 pin7、GND 接 pin8，UNO 的 pin10(D10) 接芯片 RESET(pin1)、pin11(D11/MOSI) 接 pin17、pin12(D12/MISO) 接 pin18、pin13(D13/SCK) 接 pin19。注意 UNO 自身的 RESET 和地之间最好加一颗 10-100μF 电容，防止 IDE 传输程序时 UNO 自动复位到 bootloader 干扰烧录。

硬件接好，在 IDE 里做三件事：工具 开发板 选 Arduino Uno（或 ATmega328 on a breadboard 8MHz internal，如果你用内部时钟取消晶振）、编程器 选 Arduino as ISP、然后点 工具 烧录引导程序。看到 Done burning bootloader 就成功了。这一步会顺手把熔丝位（时钟源、BOD 掉电检测等）也配好。

烧完引导程序注意事项：烧录只用一次，之后就能拔掉 UNO 的 pin10/11/12/13 跳线，只留 5V/地供电，用 USB 转串口（FTDI 这类）就能正常往里传自己的程序了。如果你用的是内部 8MHz 时钟，选板子时一定选 8MHz internal 那项，选错外部时钟它就跑不起来。

最后给新手一句实在话：第一次做大概率会卡在烧录没反应，别慌，先断 USB 重插编程器、确认 VCC/GND 没反、晶振和电容接触良好，基本都能过。能自己焊一块能跑的最小系统，你对单片机到底怎么工作的理解会上一个台阶，后面折腾什么都顺。
