TCS3200颜色传感器Arduino怎么识别颜色？频率输出和白平衡校准避坑

做分拣小车、色卡识别、人脸皮肤检测这类项目，颜色识别少不了一颗色敏传感器。TCS3200（常见模块名GY-31）是个很好上手的选择：它把颜色转化成脉冲频率，单片机只要去数脉冲数就能反推RGB，不需要任何通信协议。但正因为它是“频率输出”，校准这套能不能理顺，直接决定了识别准不准。这篇把从接线到白平衡的实操写明白。

八个脚，选频和选色最关键

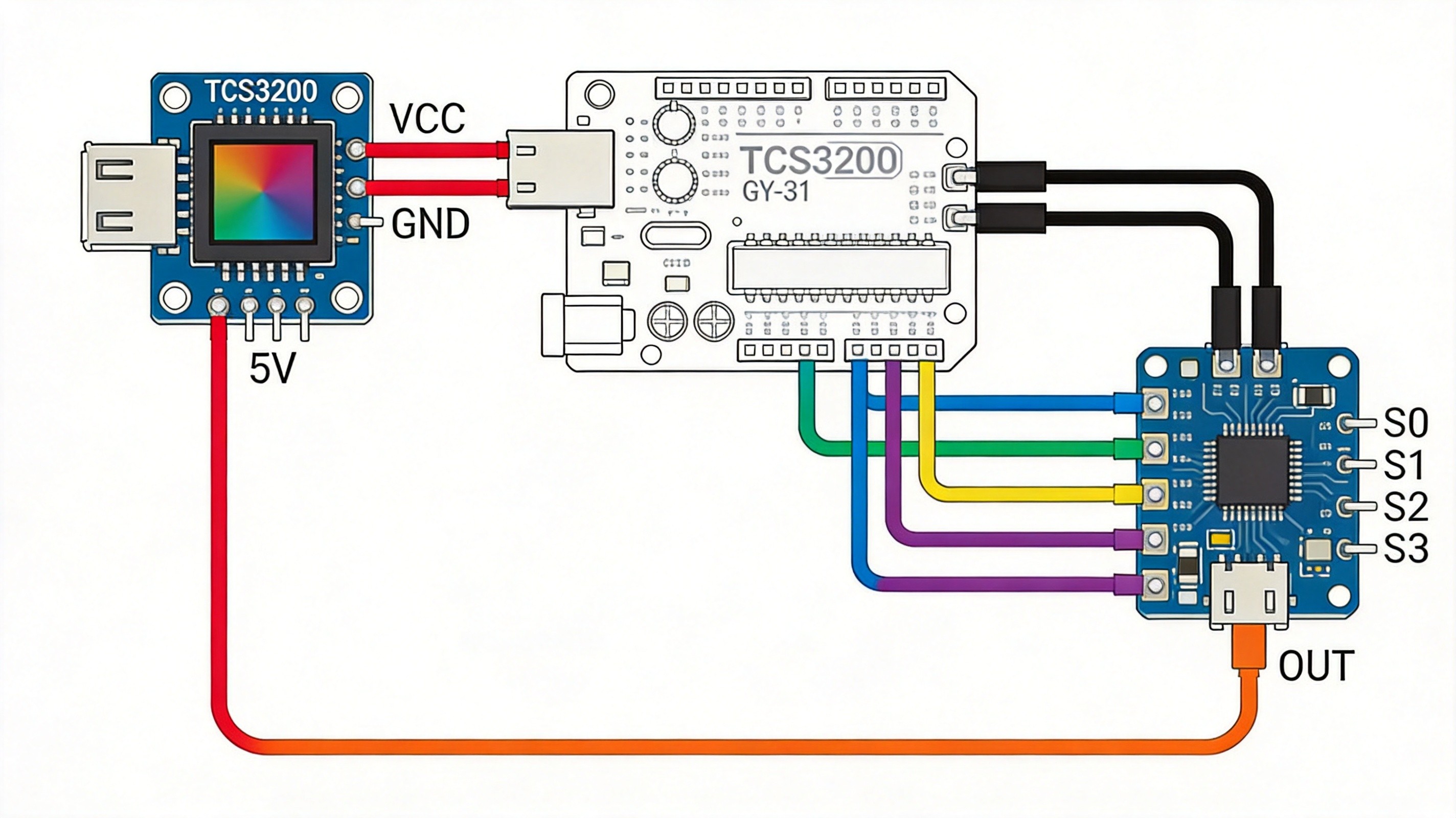

TCS3200模块一般引脚是VCC、GND、以及S0、S1（频率缩放）、S2、S3（滤波器选色）、OUT（频率输出）。接线常这样：VCC接5V、GND接地，S0-S3接Arduino的数字脚，OUT接一个用来测频率的数字脚（polling脉冲计数的脚）。

内核逻辑是：TCS3200内部有红绿蓝三组滤光二极管，S2、S3两个脚决定了“当前输出哪一个颜色的频率”；而S0、S1决定输出频率的缩放比例（比如20%档、100%档），用来匹配你的单片机能数的上限。先把S0、S1定好（常用20%档），再通过控制S2、S3依次切换测红、绿、蓝三色频率。

白平衡校准，识别准不准就看它

直接测出来的RGB频率值受环境光影响很大：同一个红色，白天和灯光下读数差很多。所以要先做白平衡校准：把传感器对准一块已知的白色表面，实测测出白时应有的三色频率基底，把它作为“基准”，后面所有识别都减去或归一化掉这个基准，颜色识别才稳定。

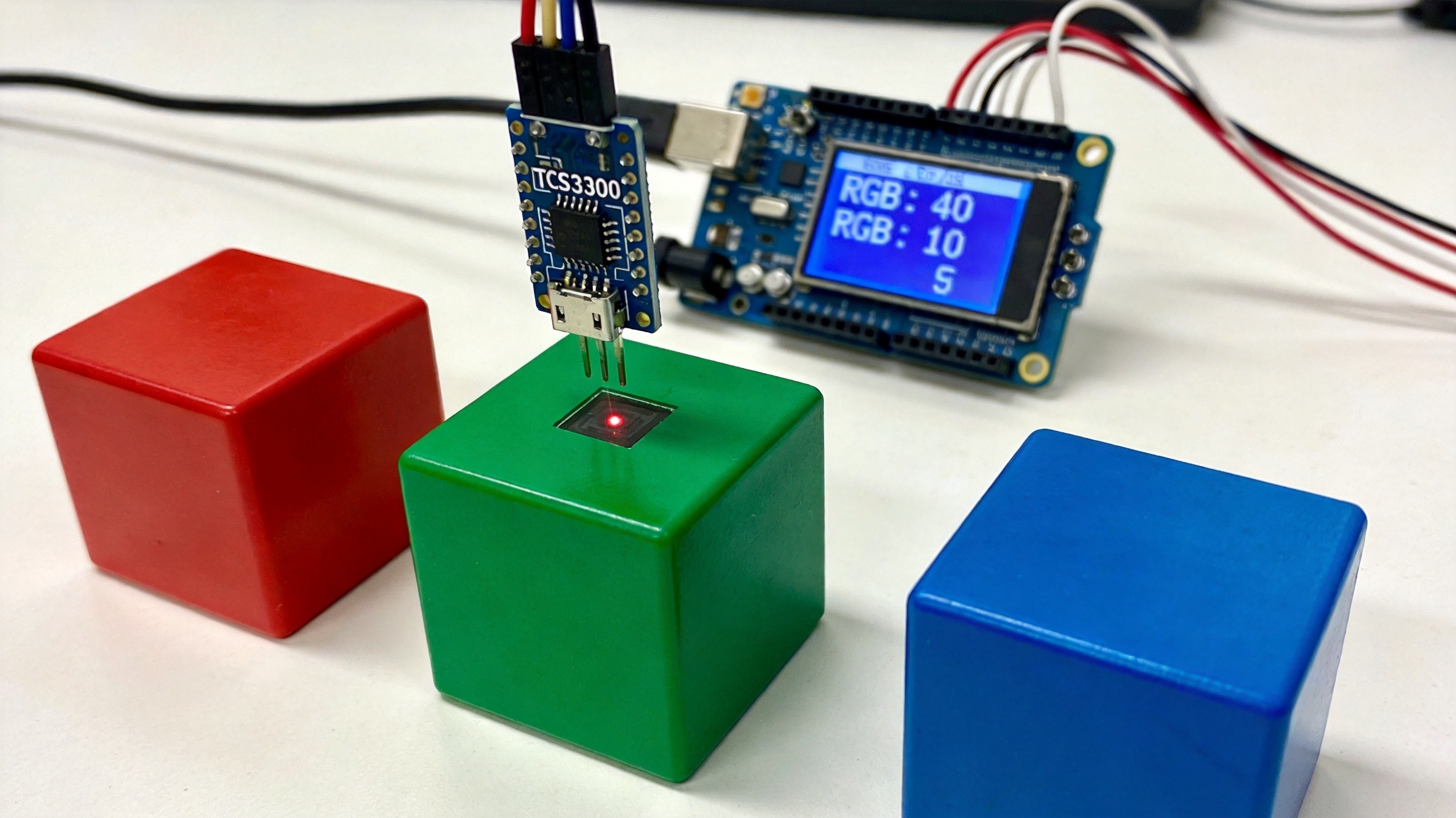

识别逻辑一般是算一个色差：对每个待测颜色测出校正后的RGB，和目标色卡的RGB比欧氏距离，距离最小就判是哪一类。这个思路简单可靠，做颜色分拣特别好用。

三个高频坑，提前绕开

第一是环境光。TCS3200对光源颜色很敏感，白炽灯和日光灯测同一个颜色结果不一样。要么在固定的白光灯下做，要么给传感器加遮光罩，用模块自带的四颗白光LED补光，别让外界光线乱变。

第二是频率计数。用pulseIn或计数器测OUT频率时，要注意测的时间窗口和缩放比例是否匹配，频率太低会测不准，频率太高可能超出单片机计数上限。调S0/S1档位来找到合适区间。

第三是传感器正对物体距离固定。识别时传感器到物体表面要保持距离一致、尽量正对，别斜着，不然反射光强度和混色都在变。

把选档、白平衡、固定光照三件事理顺，TCS3200就是一个很便宜实惠的颜色识别器，做分类小车、机器人视觉导航入门都顺手。
