TJA1145 CAN收发器驱动深度解析：SPI访问与唤醒机制

CAN 收发器驱动经常被误认为只是CanSM下发NORMAL、STANDBY、SLEEP的薄封装。对 TJA1145 这类带 SPI 寄存器访问、局部网络（Partial Networking）和唤醒标志的器件来说，真正容易出问题的地方不在 API 名称，而在模式切换是否异步完成、唤醒事件由谁确认、SPI 请求是否还在 pending、以及 PN 配置什么时候才真正写入硬件。CanTrcv_30_Tja1145位于 AUTOSAR Classic 平台的基础软件（BSW）中，对上提供 CAN Transceiver Driver 接口，对下通过 SPI 访问收发器寄存器，并可借助 ICU 将 Rx/ERR 引脚上的电平变化转换为 ECU 唤醒路径。它支持 AUTOSAR 4.0.3，配置变体包括 Pre-compile、Post- build selectable 和 Post-build loadable。模块标识使用CANTRCV_30_TJA1145_VENDOR_ID、CANTRCV_30_TJA1145_MODULE_ID和CANTRCV_30_TJA1145_INSTANCE_ID，其中 instance ID 由配置工具中的 pre-compile 参数指定。这篇文章按工程集成路径拆解这个驱动：先说明硬件和功能边界，再看初始化、模式切换、唤醒检测、SPI/ICU 依赖，最后收束到 API、配置、DET 错误、限制和 AUTOSAR 偏差。

模块边界和硬件前提

虽然模块名带有Tja1145，这个驱动覆盖的硬件不只 NXP TJA1145，还包括 NXP UJA1168 和 Atmel ATA6570。硬件前提不能忽略，因为驱动只负责 CAN transceiver 功能，不会替应用处理 SBC 或 watchdog 的预置状态。

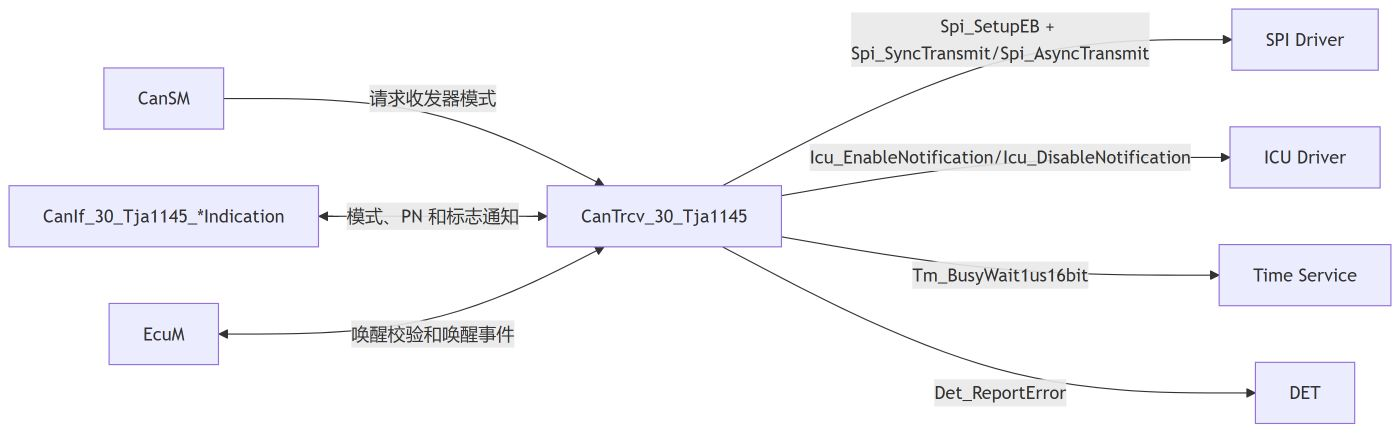

UJA1168 出厂时FNMCbit 可能为 1，此时不能使用该驱动，使用前应确保该 bit 为 0。UJA1168 的 SPI 通信只在 SBC 处于NORMAL或STANDBY模式时可用，应用必须保证只在这两个模式下调用驱动 API。RESET 到 STANDBY 的转换还存在访问 SPI 前必须满足的时间约束，这个约束也由应用侧保证。ATA6570 的WDC符号控制 Window Watchdog，位于WDCR1寄存器 bit 7:5。驱动假定 watchdog 处于 disabled 状态，不会配置 watchdog；使用前需要确认WDC为001，对应默认的 Off mode。从相邻模块看，CanTrcv_30_Tja1145不是独立运行的 底层驱动 。它至少和CanSM、CanIf、EcuM、SPI、ICU、DET以及可选的 Time Service 发生关系。

初始化和模式状态

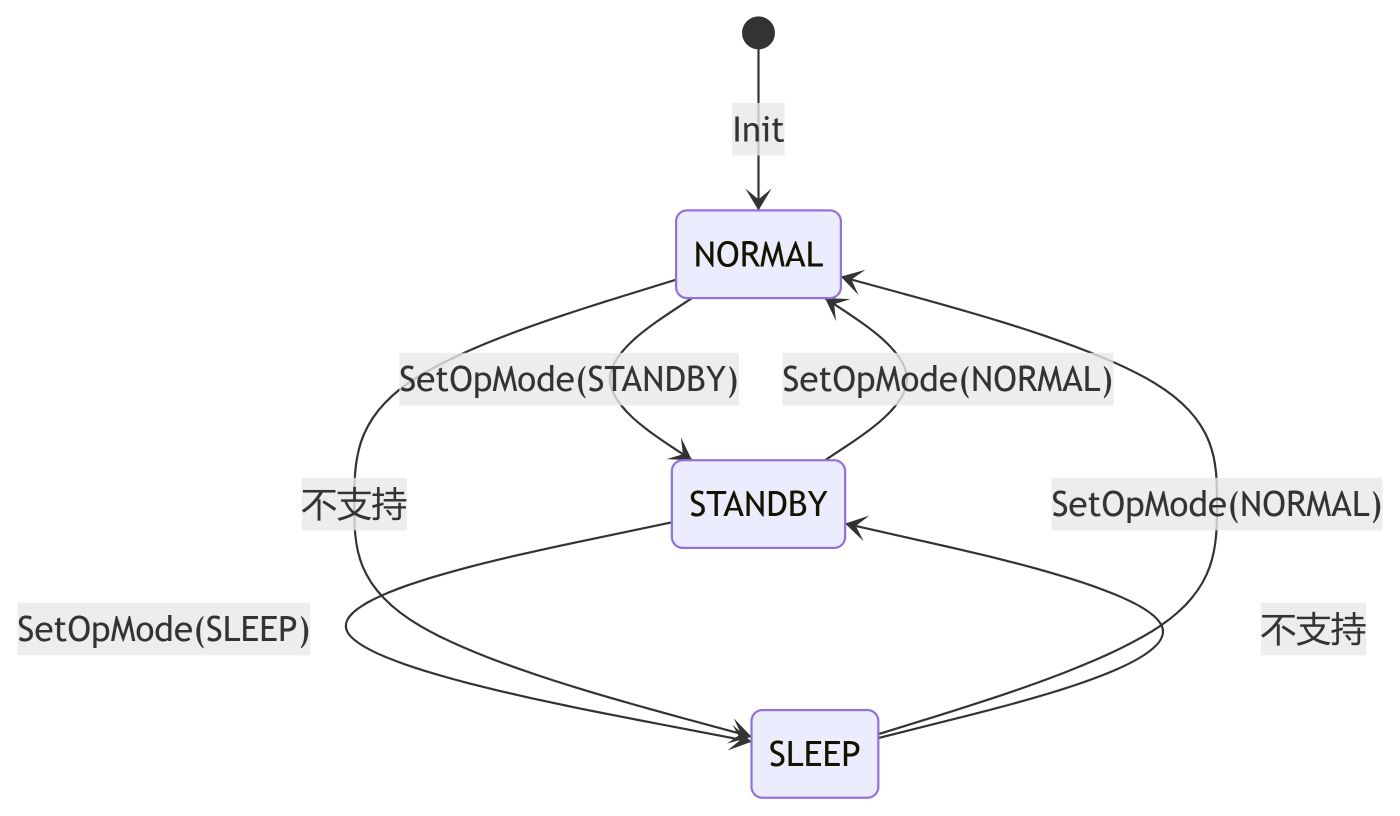

上电或复位后，初始化顺序分成两步。CanTrcv_30_Tja1145_InitMemory()先初始化驱动内存和必要值，必须在其他收发器驱动功能之前调用。随后CanTrcv_30_Tja1145_Init(ConfigPtr)初始化配置工具选中的所有 active channel，并把每个 CAN 收发器通道切到CANTRCV_TRCVMODE_NORMAL。如果初始化前已经有 wakeup event pending，驱动会保存该事件，并通过EcuM_SetWakeupEvent()通知 EcuM。局部网络相关数据也有一个容易踩到的边界：PN 的ID、MASK、DLC、DATA只有在初始化期间检测到 POR（Power-on-reset）或SYSERRflag 时才写入底层收发器硬件。也就是说，修改过的 PN 配置并不一定在普通重初始化后立即进入硬件，通常要等 CAN 收发器发生 power-on-cycle，或者初始化时进入相应错误恢复路径。收发器模式由CanTrcv_30_Tja1145_SetOpMode()切换，支持的主路径如下。

当某个通道的所有唤醒源都被禁用时，硬件不会真正进入 sleep。此时如果请求STANDBY -> SLEEP，驱动只把软件模式改为 sleep，底层收发器硬件仍停留在 standby。这种 sleep emulation 对上层状态机是可见的：上层看到的是软件 sleep，但硬件功耗和唤醒源语义不能按真实 sleep 推断。CanTrcv_30_Tja1145_GetOpMode()用来读取指定收发器当前模式。若此前已经请求过模式切换，直到模式切换完成并触发CanIf_30_Tja1145_TrcvModeIndication()之前，读取到的模式可能还不是稳定结果。SetOpMode()返回E_OK时，表示收发器状态接受了切换请求；通知函数可能在中断上下文、任务上下文，或者SetOpMode()调用上下文中发生，而且通知给CanIf的模式不保证一定等于请求模式。

active mode 启动时间

TJA1145 切到 active mode，也就是软件侧NORMAL，最大需要 220 us。默认情况下，驱动在设置并验证 Mode control 和 CAN control 寄存器后，就立即向CanSM报告 active mode 转换成功。随后CanSM启动 CAN controller，而 CAN controller 在检测到 11 个连续 recessive bit 后开始参与总线通信。这个时间关系在高速 CAN 网络上尤其明显：

如果 TJA1145 的 Rx pin 在 active mode 完成前保持 recessive，CAN controller 可能把这段电平误认为总线上的 11 个 recessive bit。等收发器真正反映 CAN bus 电平后，controller 可能把任意 dominant level 当作帧起始，从而在帧中间参与接收并产生 error frame。CAN 网络本身应能容忍 error frame，但如果项目要规避这种行为，需要使用 AUTOSAR Time Service，并把CanTrcvTimerType配成Timer_1us16bit。如果没有现成 Time Service，需要提供Tm.h、Tm.c并实现Tm_BusyWait1us16bit()。

唤醒检测和局部网络

如果配置工具中启用了 bus wakeup detection ，上层在唤醒场景下调用CanTrcv_30_Tja1145_CheckWakeup(CanTrcvIndex)。当收发器处于 sleep 或 standby，且检测到 bus wakeup 事件时，同步 SPI 模式下该函数可以返回E_OK；否则返回E_NOT_OK。在异步 SPI 模式下，E_OK只表示“检查唤醒的请求已被接受”，真正的唤醒有效性不能从返回值判断。局部网络选择性唤醒还有一个配置组合条件：同一 channel 上必须同时启用CanTrcvChannel\CanTrcvWakeupByBusUsed和CanTrcvChannel\CanTrcvPartialNetwork\CanTrcvPnEnabled。只开其中一个，不能得到选择性唤醒的完整语义。CanTrcv_30_Tja1145_GetBusWuReason()返回最近一次检测到的唤醒原因。如果期间发生多次唤醒，只报告最后一次。可返回的 wakeup reason 包括：

CanTrcv_30_Tja1145_SetWakeupMode()控制 wakeup event 是否向上层报告：

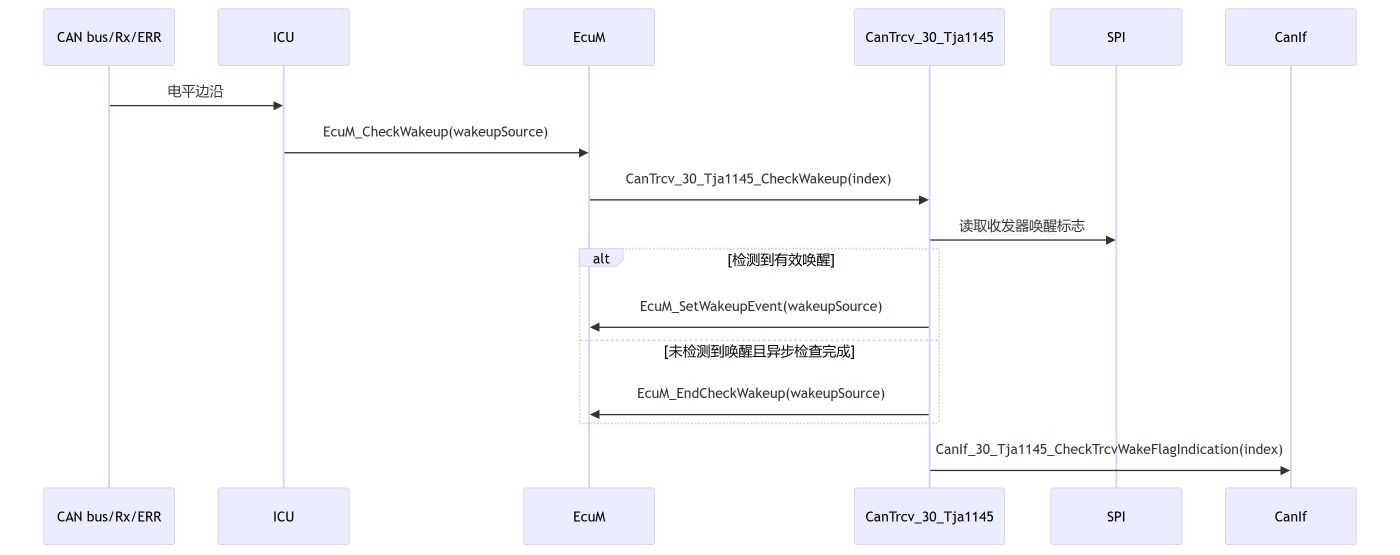

如果配置中没有启用 wakeup handling，该函数始终返回E_NOT_OK。如果 wakeup reporting 处于DISABLE到ENABLE之间时检测到了唤醒，重新 enable 并不会主动上报这次事件；应在重新 enable 后调用CanTrcv_30_Tja1145_GetBusWuReason()检查是否已有唤醒原因。唤醒检查路径可以按下面理解。

CanTrcv_30_Tja1145_CheckWakeFlag()用于请求驱动检查底层收发器 wake flag。检测到的唤醒通过EcuM_SetWakeupEvent()报告，具体原因再通过GetBusWuReason()查询。请求完成后，驱动调用CanIf_30_Tja1145_CheckTrcvWakeFlagIndication()；这个通知可能发生在中断上下文、任务上下文或CheckWakeFlag()调用上下文中。CanTrcv_30_Tja1145_ClearTrcvWufFlag()用来清除 wakeup flag，但受硬件架构影响，它会清除所有 wakeup flags，而不是只清除某一个来源。清除请求完成后，驱动调用CanIf_30_Tja1145_ClearTrcvWufFlagIndication()。PN activation 通过CanTrcv_30_Tja1145_SetPNActivationState()动态切换：

该 API 的前提是生成配置中已经为相关 channel 启用了 selective wakeup。PN_DISABLED的状态变化要到下一次 mode change 后才生效。对于 TJA1145，PN_ENABLE对硬件没有立即效果；重新启用 selective wakeup 需要重新初始化。驱动也明确建议该 API 只在CanTrcv_30_Tja1145_Init()之后直接使用，并且该 API 不能被其他 CanTrcv API 打断。

ICU 唤醒脚集成

当 CAN controller 不支持“wakeup by CAN bus”，但 ECU 又需要因为 CAN bus 通信被唤醒并启动自身通信时，可以借助 MCU 的 I/O port 和 ICU。该 I/O port 可以并联到 CAN Rx port，也可以直接接到收发器 ERR port，取决于具体收发器。驱动使用 ICU 的两个服务：

每个需要通过 CAN bus 唤醒的 CAN channel 都要配置对应 ICU channel，并绑定 signal notification function 和 transceiver wakeup source。ICU channel 的测量模式应配置为边沿检测。由于 wakeup event 由 Rx pin 或 ERR pin 从 recessive 到 dominant 的电平变化提供，IcuDefaultStartEdge建议配置为ICU_FALLING_EDGE。如果 transceiver 不只是唤醒 CAN channel，还要唤醒整个 ECU，则该 ICU channel 需要开启Wakeup Capability。signal notification function 由用户实现。使用 wakeup validation 时，典型实现是通知 EcuM 检查对应唤醒源：

void Icu_TrcvWakeUpNotification_0(void)
{
  EcuM_CheckWakeup(ECUM_WKSOURCE_CAN0);
}

如果对应 wakeup source 不使用 wakeup validation，可以直接调用EcuM_SetWakeupEvent()。

SPI 访问、排他区和周期任务

底层硬件访问通过 SPI 完成。驱动使用Spi_SetupEB()准备外部 buffer，再通过Spi_SyncTransmit()或Spi_AsyncTransmit()发送 sequence，读取或写入 CAN transceiver 寄存器。每个收发器硬件都需要配置 device、channel、job 和 sequence。

如果使用异步 SPI，SPI driver 必须在 interrupts locked 时也提供轮询事件的方法，例如Spi_MainFunction_Driving()。否则CanTrcv_Init或同步访问模拟路径可能无法推进 SPI sequence 状态。驱动使用CANTRCV_EXCLUSIVE_AREA_0保护通过 SPI interface 对收发器硬件的原子访问和内部状态更新。该排他区持续时间被定义为 LONG，因为它覆盖 SPI 调用和状态更新。涉及的服务包括Init()、SetOpMode()、GetOpMode()、CheckWakeup()、MainFunction()、诊断数据读取、WUF flag 清除、timeout/silence flag 读写、wake flag 检查以及 SPI indication 等。API 说明中反复出现的“not reentrant”不是形式要求，而是和这个共享 SPI 访问模型直接相关。异步 mode change 使用时，CanTrcv_30_Tja1145_MainFunction()必须尽可能快地周期调用。一次 mode change 可能需要多个周期才能完成。如果驱动以同步方式使用，则通常不需要调用MainFunction()，除非生成配置中把 Wakeup Support 配成 Polling。

API 矩阵

这些 API 大多可在 task 或 interrupt level 调用，但都不是 reentrant。初始化类和 PN activation 类 API 更严格，必须在 task level 调用。

CanTrcv_30_Tja1145_InitMemory(void)

主要参数：无返回值：无调用上下文和关键限制：task level，not reentrant；必须先于其他驱动功能调用

CanTrcv_30_Tja1145_Init(ConfigPtr)

主要参数：ConfigPtr指向配置结构；多配置时可选择对应CanTrcv_30_Tja1145_Config__Ptr返回值：无调用上下文和关键限制：task level，not reentrant；调用前必须完成InitMemory()，且 SPI driver 已初始化

CanTrcv_30_Tja1145_SetOpMode(CanTrcvIndex, OpMode)

主要参数：通道索引和目标CanTrcv_TrcvModeType返回值：E_OK表示切换请求被接受；E_NOT_OK表示状态不接受或参数越界，前一状态不变调用上下文和关键限制：task 或 interrupt level，not reentrant；并非所有模式转换都允许；进入 NORMAL 且 selective wakeup enabled 时会读取错误标志并可能调用CanIf_30_Tja1145_ConfirmPnAvailability()

CanTrcv_30_Tja1145_GetOpMode(CanTrcvIndex, OpMode*)

主要参数：通道索引和保存当前模式的指针返回值：E_OK表示模式已检测；E_NOT_OK表示未检测到模式调用上下文和关键限制：task 或 interrupt level，not reentrant；模式切换完成前读取值可能无效

CanTrcv_30_Tja1145_GetBusWuReason(CanTrcvIndex, Reason*)

主要参数：通道索引和保存唤醒原因的指针返回值：E_OK表示检测到 wakeup reason；E_NOT_OK表示未检测到或不支持调用上下文和关键限制：task 或 interrupt level，not reentrant；只报告最后一次唤醒原因

CanTrcv_30_Tja1145_SetWakeupMode(CanTrcvIndex, TrcvWakeupMode)

主要参数：通道索引和ENABLE、DISABLE、CLEAR返回值：E_OK表示 wakeup state 已切换；E_NOT_OK表示失败或参数越界调用上下文和关键限制：task 或 interrupt level，not reentrant；未启用 wakeup handling 时总是E_NOT_OK

CanTrcv_30_Tja1145_GetVersionInfo(VersionInfo)

主要参数：Std_VersionInfoType指针返回值：无调用上下文和关键限制：task 或 interrupt level，not reentrant；需要配置 Version Info Api

CanTrcv_30_Tja1145_CheckWakeup(CanTrcvIndex)

主要参数：通道索引返回值：同步模式下E_OK可表示检测到 bus wakeup；异步模式下E_OK表示请求被接受调用上下文和关键限制：task 或 interrupt level，not reentrant；有效唤醒应以EcuM_SetWakeupEvent()为准

CanTrcv_30_Tja1145_GetTrcvSystemData(CanTrcvIndex, TrcvSysData*)

主要参数：通道索引和uint32*诊断数据 buffer返回值：E_OK表示诊断寄存器读取成功调用上下文和关键限制：task 或 interrupt level，not reentrant；要求硬件支持 Selective Wakeup/PN；仍有 SPI 请求 pending 时返回E_NOT_OK

CanTrcv_30_Tja1145_ClearTrcvWufFlag(CanTrcvIndex)

主要参数：通道索引返回值：E_OK表示 WUF flag 清除请求成功调用上下文和关键限制：task 或 interrupt level，not reentrant；硬件支持 Selective Wakeup/PN；会清除所有 wakeup flags

CanTrcv_30_Tja1145_ReadTrcvTimeoutFlag(CanTrcvIndex, FlagState*)

主要参数：通道索引和 flag state 指针返回值：E_OK表示 timeout flag 状态读取成功调用上下文和关键限制：task 或 interrupt level，not reentrant；底层硬件不支持读取 timeout flag，因此FlagState不会被设置

CanTrcv_30_Tja1145_ClearTrcvTimeoutFlag(CanTrcvIndex)

主要参数：通道索引返回值：E_OK表示 timeout flag 清除请求成功调用上下文和关键限制：task 或 interrupt level，not reentrant；该驱动不支持 timeout flag，此 API 无实际效果

CanTrcv_30_Tja1145_ReadTrcvSilenceFlag(CanTrcvIndex, FlagState*)

主要参数：通道索引和 flag state 指针返回值：E_OK表示 silence flag 状态读取成功调用上下文和关键限制：task 或 interrupt level，not reentrant；该函数无实际效果

CanTrcv_30_Tja1145_CheckWakeFlag(CanTrcvIndex)

主要参数：通道索引返回值：E_OK表示 wake flag 检查请求被接受调用上下文和关键限制：task 或 interrupt level，not reentrant；检测到唤醒后通过EcuM_SetWakeupEvent()上报

CanTrcv_30_Tja1145_MainFunction(void)

主要参数：无返回值：无调用上下文和关键限制：task context，not reentrant；周期检查 wakeup，并在异步 SPI 时处理 pending requests

CanTrcv_30_Tja1145_SetPNActivationState(ActivationState)

主要参数：PN_ENABLED或PN_DISABLED返回值：E_OK表示 PN activation state 成功切换调用上下文和关键限制：task level，not reentrant；调用期间不得被其他 CanTrcv API 打断；建议只在Init()后直接调用CanTrcv_30_Tja1145_GetTrcvSystemData()返回的TrcvSysData是 32 bit 诊断数据，字段含义如下：

配置项和生成文件

交付文件分成静态文件和动态文件。静态文件包括CanTrcv_30_Tja1145.h和CanTrcv_30_Tja1145.c，前者供上层 include，后者为实现文件。动态文件包括CanTrcv_30_Tja1145_Cfg.h、CanTrcv_30_Tja1145_Cfg.c、CanTrcv_30_Tja1145_PBcfg.c和CanTrcv_GeneralTypes.h。其中PBcfg.c承载 Post-build loadable 配置数据，CanTrcv_GeneralTypes.h放置 SWS 定义的 CanTrcv 类型，也可被Can_GeneralTypes.hinclude。内存映射使用CANTRCV_30_TJA1145_START_SEC_*和CANTRCV_30_TJA1145_STOP_SEC_*成对宏，覆盖 code、const、noinit var、 init var 和 post-build configuration 等 section，例如：

部分配置只能通过 user configuration file 完成。

同步发送宏的自定义形式类似下面这样：

#define CANTRCV_30_TJA1145_SPI_SYNC_TRANSMIT(Ret, Seq) \
  (Ret) = Appl_DoSyncTransmit(Seq);

如果项目使用 ASR 4.1.1 或更高版本 SPI driver，而 SPI 类型已经从Spi_DataType迁移到Spi_DataBufferType，需要在用户配置文件中加入：

#define CanTrcv_SpiDataType Spi_DataBufferType

Post-build loadable 可重新配置的 CanTrcv 参数集中在CanTrcvPartialNetwork和CanTrcvPnFrameDataMaskSpec相关内容：

Wakeup source identifier 也可以在 Post-build 调整，但位置不在 CanTrcv 配置中，而在 EcuM 配置中。需要解除 CanTrcv 到 wakeup source 的引用，例如CanTrcvWakeupSourceRef、CanTrcvPorWakeupSourceRef、CanTrcvSyserrWakeupSourceRef，再调整 EcuM 的EcuMWakeupSourceId。

SYSERR 自动恢复

收发器支持从SYSERR状态自动恢复。若在STANDBY或SLEEP切到NORMAL期间检测到SYSERR，驱动会通过重写并校验 PN 配置来重新初始化底层硬件。同步 SPI 和异步 SPI 下恢复上下文不同：

重新初始化可能耗时。期间所有请求，包括新的模式切换请求，都会保持 pending。恢复完成后，驱动继续执行 pending requests。该功能默认关闭，需要在用户配置文件中加入：

#define CANTRCV_30_TJA1145_AUTO_REINIT STD_ON

需要注意，AUTOSAR 偏差中还有一个与 POR 相关的边界：如果进入 NORMAL 时检测到 POR，CanTrcv_SetOpMode不执行重新初始化。因为这种情况通常意味着Vs和Vcc低于下限后又恢复，而 MCU 仍保持 active；此时正确功能无法保证，应执行整个 MCU 的完整重新初始化，并在过程中重新调用CanTrcv_Init()。

DET 错误和返回语义

当 pre-compile 参数CANTRCV_30_TJA1145_DEV_ERROR_DETECT == STD_ON时，开发错误通过Det_ReportError()上报。上报的 instance ID 由配置工具指定。

几个E_OK语义需要单独区分。SetOpMode()的E_OK是请求被接受，不代表通知的模式一定等于请求模式。异步 SPI 下CheckWakeup()的E_OK是检查请求被接受，不代表已检测到 wakeup。唤醒是否有效，应以EcuM_SetWakeupEvent()是否被调用为准。

标准符合性、限制和偏差

驱动增加了CanTrcv_30_Tja1145_InitMemory()，用于实现独立的 BSW module memory initialization。这是 AUTOSAR 标准 API 之外的扩展，但它也是该模块初始化顺序的一部分。明确限制如下：

与 AUTOSAR SWS 的主要偏差如下：

集成关注点

这类驱动集成时，首先要把启动顺序固定下来：CanTrcv_30_Tja1145_InitMemory()在所有 CanTrcv 功能之前，CanTrcv_30_Tja1145_Init()之前 SPI driver 已初始化。如果使用 UJA1168，还要保证 SBC 处于允许 SPI 通信的模式，并满足 RESET 到 STANDBY 后的访问等待时间。其次要把 SPI 同步/异步策略和 OS 调度策略一起确认。异步 SPI 下，CANTRCV_30_TJA1145_SPI_MAINFUNCTION()、SPI sequence indication、CanTrcv_30_Tja1145_MainFunction()的周期调用共同决定 mode change、wakeup check 和自动恢复能否推进。排他区持续时间为 LONG，调用方不应假定这些 API 是短临界区函数。PN 和唤醒配置要按硬件写入时机理解。修改 PN frame ID、mask、DLC、data mask 后，底层硬件并不一定立即获得新配置；只有 POR 或SYSERR相关初始化路径才会写入 PN 数据。对于 selective wakeup，同一 channel 上CanTrcvWakeupByBusUsed与CanTrcvPnEnabled必须同时成立。最后，唤醒有效性不要直接绑定 API 返回值。CheckWakeup()在异步路径中返回E_OK只是请求确认，CheckWakeFlag()的 indication 也可能在没有 wakeup 时被调用。真正的 wakeup 事件以EcuM_SetWakeupEvent()为准，最近一次唤醒原因再由GetBusWuReason()读取。

小结

CanTrcv_30_Tja1145的核心不是简单地“把收发器切到 NORMAL”，而是在 SPI 访问、模式异步完成、PN 配置写入、ICU 唤醒脚和 EcuM/CanIf 通知之间维持一致性。集成时最值得盯住的点是初始化顺序、异步 SPI 推进机制、sleep emulation、PN 配置生效条件、SYSERR自动恢复以及CheckWakeup()返回值语义。把这些边界处理清楚，CanSM、EcuM和收发器硬件之间的状态才不会在低功耗和唤醒路径上相互误判。
