TM1637数码管怎么接线？Arduino四位数码管显示数字和秒表，只需CLK和DIO两线

做倒计时器、电子秒表、给小车显示速度或电压，四位数码管是比液晶屏更直白的存在，几个大大的红字一眼就能看清。而TM1637这款数码管模块最大的好处是省引脚：它内置了驱动芯片，主控只要用CLK和DIO两根控制线，就能点亮一整排共四位数的数码管，还自带扫描和消隐处理，接线比1602省一半以上。这篇把这两根线怎么接、显示数字怎么控制、亮度怎么调讲透。

TM1637引脚：CLK、DIO、VCC、GND四脚

模块上一共四只脚：VCC接5V、GND接地、CLK是时钟线、DIO是数据线，个别模块也叫DIN。CLK和DIO看起来像I2C，但TM1637用的是自家改写的两线协议，公共库都帮你封装好了，不用手动去数时序。它工作电压3.3到5V，Arduino直接接5V最省心。数码管一般是共阳的4位加一个冒号点，做时钟时中间两点还能闪一亮表示秒。

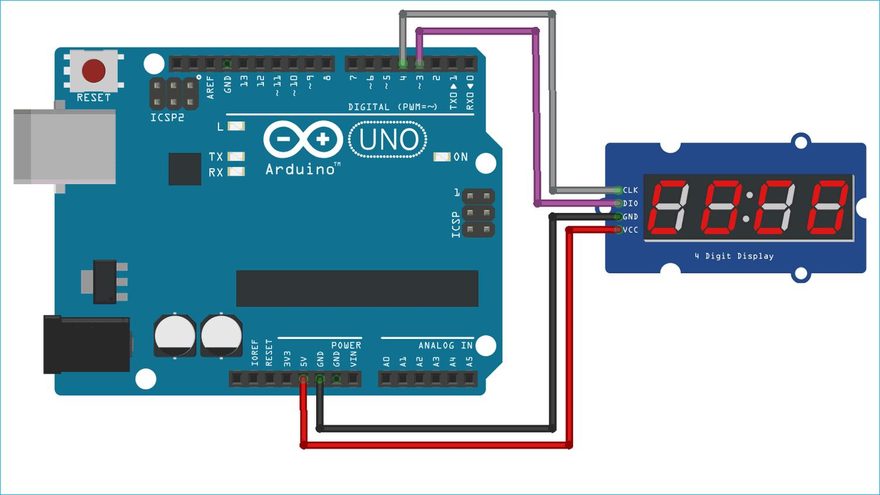

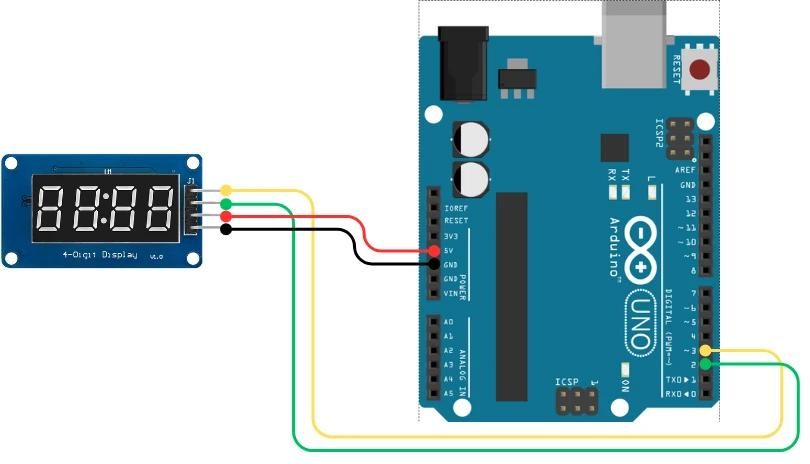

接线图：两线即可点亮

接法非常省事：VCC接5V，GND接地，CLK接Arduino的数字口D2，DIO接数字口D3。想要数据线的位置也能随意换，但CLK和DIO一旦接反，屏幕就死活不亮或显示乱码。接好后在Arduino库管理器里安装TM1637Display这块库，它能帮你把数字、字符串、甚至是十六进制段模板直接写成段码，省得自己去查字模表。

代码：showNumberDec就能显示数字

用TM1637Display库，代码很利落：include头文件后声明display(2, 3)，setup里调用setBrightness(5)把亮度设到合适档位，loop里用showNumberDec(1234)把整数显示到四位上，要显示多位数还能用showNumberDecEx加冒号。做秒表就用millis()计时，每1000毫秒把秒数show一次，配合中间冒号闪动就是个小电子钟。想显示字符就从0x90这类段码数组里取模板，灵活度很高。

常见坑：亮度档位和冒号

亮度范围是从0到8，数值越低越暗、8最亮，0是最低亮度不是熄灭，设计到夜里使用别把灯做太刺眼。显示五位及以上的数会溢出只显示后四位，要显示更长信息得换八位版本或拼接。另外这块芯片本质靠扫描点亮，刷新太快会轻微闪烁，正常应用看不出，但如果遇到闪烁就是refresh太频繁，适当加延时即可。
