ST7735 1.8寸TFT彩屏怎么接线？Arduino SPI初始化避坑

给小车或者温控器加个屏幕，很多人第一反应是上1602黑白屏，但等你想显示个图案、曲线、彩色图标时，还是得上一块小彩屏。我常用的是ST7735驱动的1.8寸TFT屏，带SD卡槽，显示效果细腻，这篇把接线和初始化里容易踩的坑一次说清。

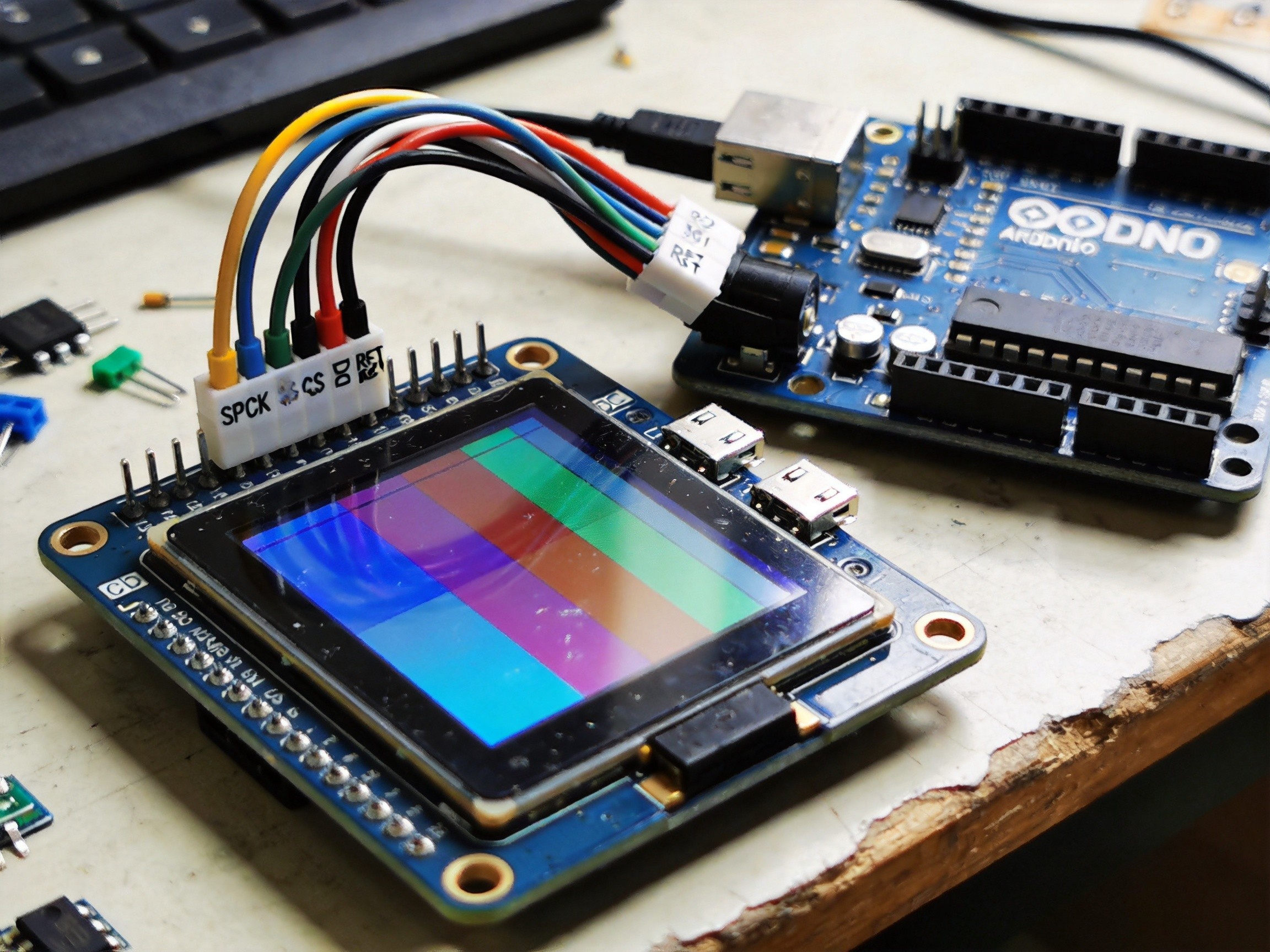

ST7735这块屏走的是SPI总线，好处是占用引脚少、刷新快。它引脚不多，供电VCC、地GND，加上SCK、SDA(MOSI)、CS、DC、RST这几根控制线，就能点亮。用Arduino Uno的话，SCK接13、MOSI接11、CS接10、DC接9、RST接8，正好是官方示例的默认接法。

VCC别再直插5V，先看板子

这几乎是每块ST7735都要交代的点：这块屏逻辑电平是3.3V，很多模块VCC标的是3.3V，直接插到Arduino的5V脚，长期用有烧屏风险。稳妥做法是VCC只接3.3V，信号线因为Arduino输出3.3/5V兼容，多数能直接驱动，但如果你用的是独立3.3V主控或ESP32，直接接线就对了。

另外SPI有四根线的顺序，很多人看网上五花八门的教程会看晕。记住一点：SCK走时钟、SDA走数据、CS是片选、DC是数据/命令切换，rest就是复位。对应到Uno就是13/11/10/9/8这一套，按这个接基本不会错。

初始化卡住？多半是initR选错了屏幕型号

代码层面用Adafruit_ST7735库，第一步是TFT.initR()，这里有个参数要选对。不同批次的屏背光、初始色不同，常见的对应INITR_BLACKTAB（黑色标签/黑底）、INITR_GREENTAB（绿色）、INITR_REDTAB（红色）。选错会出现整个屏幕颜色不对、只有半边亮或者发花。

判断方法很简单：看你屏幕上贴的标签颜色，黑底选BLACKTAB，以此类推。选好initR参数后，再调TFT.setRotation(1)把方向摆正，就能正常显示文字和图形了。

两个高频坑提前排掉

第一是MISO别乱接。ST7735是只写不读的屏，MISO脚通常空着不接，但有些人照着网图把MISO也接了，反而干扰通信。除非你要用板载SD卡，才需要考虑SPI的MISO下游复用。

第二是背光跟供电。背光LED串了限流，直接接5V有时会造成亮度不稳定或模块发烫，最好接到3.3V或通过引脚控制。用SW引脚可控背光的话，接个三极管或直接用一个GPIO拉高点亮就行。

ST7735这块1.8寸屏是很多小型项目的第一块彩屏，接线不算难，真正劝退新手的是初始化参数那些小坑。把这几个点记牢，从点亮到显示曲线基本一把过。
