Microduck是一只约25 cm高的小型双足机器人。这家总部位于布鲁克林的公司通常被描述为开源人工智能模型的GitHub，在Nvidia以129亿美元收购该公司的消息传出后不久，推出了四种配色的Microduck。该机器人是与Hugging Face的子公司Pollen Robotics合作开发的。
Microduck用15个Dynamixel舵机构成双腿、颈部、头部和嘴部，其中14个关节由行走策略控制，嘴部单独控制。主控板持续读取舵机位置和 IMU 姿态，把这些数据交给一个ONNX 神经网络，再把网络输出转换成新的关节目标。这个循环每秒运行50次与传统预先写好每一步关节角度的机器人不同，Microduck的步态先在MuJoCo仿真器中通过强化学习训练，再部署到真机。
因此，复刻工作需同时完成四件事：
• 重建与仿真模型一致的机械结构
• 搭建舵机、电源、IMU 和主控系统
• 让真机使用与训练一致的关节顺序、坐标系和控制频率
• 将训练策略导出为 ONNX，并分阶段调试到能够站立和行走
机器人组成部分
从机械上看，Microduck可以分为躯干、左右腿和头颈三条运动链：
• 躯干是整机根节点，安装主控、电源、电池和通信板
• 每条腿有髋 yaw、髋 roll、髋 pitch、膝和踝五个关节，两条腿共10个
• 头颈有颈俯仰、头俯仰、头偏航和头侧倾四个策略关节
• 嘴部还有一个单独舵机，因此总数是 15个舵机、14个策略动作
• 运动 IMU 安装在机身上，为策略提供角速度和重力方向
机器人站立时，神经网络每20 ms 根据最新姿态重新计算下一组关节目标。被轻推或落脚产生偏差后，下一周期的动作会随状态变化，这就是它能够闭环保持平衡的基础。
开始前需要什么基础
• 你不需要是强化学习专家，但最好具备以下基础：
• 会使用终端执行命令，能安装 Linux 软件和查看日志
• 会使用一种CAD软件，并做过基本的3D打印装配
• 能使用万用表，理解电压、电流、共地和稳压的概念
• 了解舵机的ID、零位、方向和机械限位
如某一项还不熟悉，可先完成仿真和单舵机台架，暂时不要直接制作整机。
七个关键词
| 词语 | 在本项目中的含义 |
|---|---|
| MJCF | 描述机器人刚体、关节、质量、惯量、网格和碰撞关系的 XML 模型 |
| MuJoCo | 运行 MJCF、模拟机器人运动和接触的物理仿真器 |
| Dynamixel | 带位置反馈、可设 ID、能通过总线批量通信的智能舵机 |
| ONNX policy | 训练完成后导出的神经网络；输入机器人状态，输出 14 个关节动作 |
| sim-to-real | 让仿真中学会的动作尽可能迁移到真实机器人上的过程 |
| home pose | 所有关节共同使用的参考姿态；策略动作会在这组基准角度上叠加 |
| commit | Git 仓库某一时刻的版本哈希；记录它才能复现同一套代码和模型 |
本教程带你做到的程度
最终目标是一只能够完成以下闭环的复刻鸭：IMU和舵机产生状态数据，主控以50 Hz运行策略，15个舵机收到目标位置，机器人完成站立和行走。
摄像头、ToF、音频和NFC属于后续扩展，不影响第一版行走闭环。
整个过程分成七个阶段：
1.固定源码版本
2.跑通仿真
3.MJCF → 装配图与CAD
4.机械试制电源、总线与IMU
5.主控与运行时
6.校准、训练与ONNX
7.分级真机调试
官方仓库用于确定控制接口、仿真和部署流程，第三方microduck-replica用于恢复装配关系并辅助 CAD重建。
先不要急着购买零件，理解数据怎样在机器人里流动，后面的接线、校准和部署才不会变成照抄命令。
可以把Microduck看成“主控电脑 + 一条设备总线 + 传感器 + 神经网络”：
1.主控从总线读取状态
2.神经网络计算动作
3.主控再把动作写回舵机

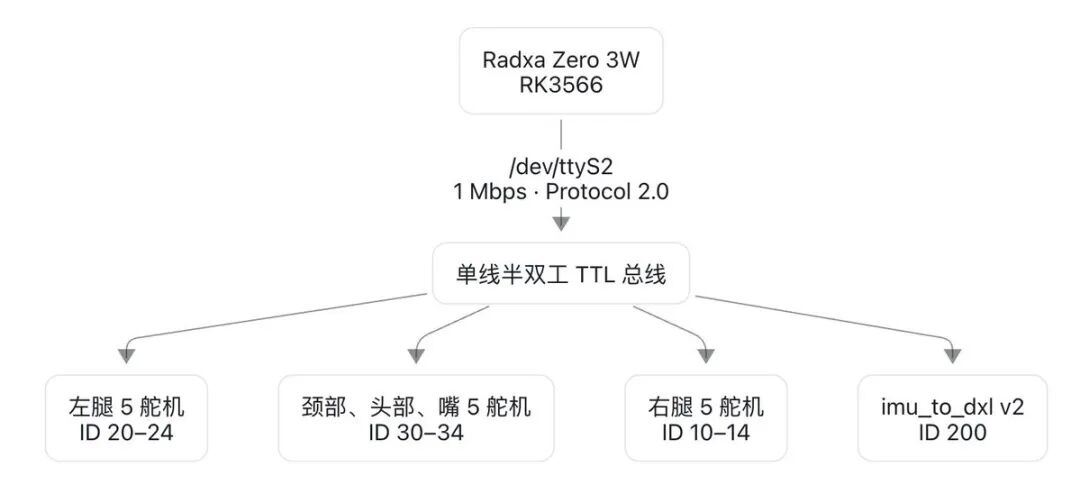

1.1硬件路径
这里的单线指单根数据线，完整连接仍包含数据、VDD和GND。
1.2 每个20 ms周期发生什么
官方robotd当前设计为50 Hz：
电压和温度不需要塞进每个20 ms周期。官方设计每秒另读一次慢速传感器寄存器，降低总线占用。
1.3 软件服务
官方运行时是Rust workspace，没有采用ROS作为核心框架。当前架构把职责拆成多个守护进程：
| 服务 | 主要职责 |
|---|---|
| robotd | 50 Hz 控制环、舵机总线、IMU、策略、安全 |
| configd | Wi-Fi、身份、配对和系统配置 |
| updaterd | 签名更新、健康检查和自动回滚 |
| btd | 手机 BLE 入口 |
| padd | 手柄输入并发送高层 intent |
| mediad | 摄像头、音频、WebRTC 和部分感知 |
| tofd | 8×8 ToF 深度流 |
控制接口使用 Unix socket 上的 JSON-RPC。
客户端发送“走多快、头看哪里、执行什么动作”，不是直接远程写舵机寄存器。
2.舵机、动作与关节顺序
现在把控制链落到具体关节上。Microduck有15个物理舵机，但行走策略只输出14个动作，因为嘴部不参加步态控制。运行时需要把14个动作插入一个包含嘴部槽位的15元目标数组，再发送到总线。
这是整个项目最不能凭直觉重排的部分。顺序错一位，网络仍然能正常推理，但动作会被送到错误的关节。
2.1 策略动作顺序
| Action 索引 | 关节 | 对应总线 ID |
|---|---|---|
| 0 | 左 hip_yaw | 20 |
| 1 | 左 hip_roll | 21 |
| 2 | 左 hip_pitch | 22 |
| 3 | 左 knee | 23 |
| 4 | 左 ankle | 24 |
| 5 | neck_pitch | 30 |
| 6 | head_pitch | 31 |
| 7 | head_yaw | 32 |
| 8 | head_roll | 33 |
| — | mouth，不在策略动作中 | 34 |
| 9 | 右 hip_yaw | 10 |
| 10 | 右 hip_roll | 11 |
| 11 | 右 hip_pitch | 12 |
| 12 | 右 knee | 13 |
| 13 | 右 ankle | 14 |
2.2 14 维动作到15槽目标数组
在运行时内部，15个电机目标可以理解为：
[左腿 5 | 头颈 4 | 嘴 1 | 右腿 5] 0..4 5..8 9 10..14
策略动作数组则是：
[左腿 5 | 头颈 4 | 右腿 5] 0..4 5..8 9..13
不能把action 9直接写给15槽数组的index 9。那会把右髋命令写到嘴上，并让整条右腿错位。
2.3 被动关节不是策略关节
轮子和回差模型中的关节使用passive_* 命名。它们可能出现在MuJoCo的qpos/qvel中，但不进入 14 维策略关节列表。
对roller或backlash模型写自定义代码时，应使用官方辅助函数解析舵机关节，不要硬编码 MuJoCo索引。
3. 61维观测与ONNX契约
神经网络并不会直接看到机器人，它只接收一个按固定顺序排列的61维数字数组，其中包含 IMU、关节状态、上一时刻动作和运动命令，网络返回14个动作值。
所谓部署契约，就是训练端和真机端必须对这些数字的顺序、单位和缩放达成完全一致。
最容易犯的错是网络能够运行、输入形状也正确，但某些字段顺序或单位不一致，导致真机做出错误动作。
3.1 完整布局
| 区间 | 维度 | 内容 |
|---|---|---|
| 0..3 | 3 | 躯干坐标系角速度 gyro，rad/s |
| 3..6 | 3 | 躯干坐标系中的投影重力 projected_gravity，单位向量 |
| 6..20 | 14 | 关节位置减去 home pose，rad，嘴部除外 |
| 20..34 | 14 | 关节速度，rad/s，嘴部除外 |
| 34..48 | 14 | 上一时刻策略的原始输出，动作缩放前 |
| 48..61 | 13 | 命令块 |
命令块为：
twist(3) + head_pose(4) + body_pose(6)
当前运行时文档进一步明确其顺序：
48..51 vx, vy, vyaw
49.51..55 neck_pitch, head_pitch, head_yaw, head_roll
55..61 body x, y, z, roll, pitch, yaw
其中 vx、vy 使用 m/s，vyaw 使用 rad/s。四个头部目标和 body 的 roll、pitch 使用 rad，body 的 z 使用 m。
运行时把 body 的 x、y 和 yaw 固定为零，z、roll、pitch 只有在 body-pose 模式下才非零。
固定为零不代表可以删掉这些槽位，共享61维布局正是不同策略能够切换的前提。
3.2 ONNX 必须满足的条件
• 输入形状是 [1, 61]。
• 输出形状是 [1, 14]。
• 关节顺序与上节一致。
• 单位、符号、home pose和动作缩放与训练一致。
• 观测归一化器已经烘进ONNX。
• 推理前应先做一次warm-up，避免第一次调用延迟出现在控制周期中。
3.3 归一化与导出
在仿真里直接play时，框架会应用训练时的观测归一化器，因此一个错误导出的网络可能仍然表现正常。
真机运行时没有外部Python训练器替你补这一步，必须使用官方导出路径：
uv run scripts/export.py \ Mjlab-Velocity-Flat-MicroDuck \ --wandb-run-path
不要手工把 .pt checkpoint 转 ONNX 后就部署。
4. 材料与工具
第一版先围绕“能站、能走”的核心闭环采购。摄像头、ToF、音频和NFC不参与基础行走，可以在步态稳定后再增加。
下面的BOM是功能清单，不要求一次买齐。建议先购买主控、1–3 个舵机、总线接口和限流电源完成台架测试，再扩展到15个舵机和整机结构。
4.1 最小核心BOM
| 类别 | 建议 | 说明 |
|---|---|---|
| 主控 | Radxa Zero 3W，RK3566 | 当前运行时目标平台 |
| 舵机 | Dynamixel XL330 ×15 | 14 个策略关节 + 1 个嘴部舵机 |
| 具体舵机变体 | 第三方资料推断为 XL330-M288-T | 市售版电压规格与 RL 电压模型存在差异，采购前必须核对 |
| 运动 IMU | imu_to_dxl v2兼容板 | 总线 ID 200 |
| IMU 芯片 | LSM6DSV16X | 与当前 v2 数据路径匹配 |
| 电池 | NP-F550 类 2S 锂离子 | 可拆卸电池形态 |
| 结构件 | 从 MJCF/STL 重建并参数化 | 不能直接把仿真网格当生产件 |
| 总线接口 | 1 Mbps、3.3 V 逻辑、单线半双工 TTL | Dynamixel Protocol 2.0 |
| 电源转换 | 主控稳定 5 V；舵机侧独立稳压母线 | 电压按舵机数据手册设计 |
| 电源保护 | 保险丝、总开关、快速断电和反接保护 | 台架和整机都需要 |
4.2 可选感知与交互
| 功能 | 当前资料指向 | 说明 |
|---|---|---|
| 摄像头 | IMX219 / Raspberry Pi Camera v2 路径 | 第三方根据设备树推导 |
| ToF | VL53L5CX 或 VL53L8CX，8×8 | 当前 tofd支持两代 |
| 音频 codec | TLV320AIC3104 | 第三方逆向 HAT |
| 第二 IMU | BMI088，当前路径可能 dormant | 不进入当前 RL 观测 |
| NFC | 官方产品有两天线 | 第一版行走验证不需要 |
4.3 工具
• 数字万用表
• 可调限流电源
• 逻辑分析仪或示波器
• Dynamixel USB/TTL 调试接口
• 精度至少 0.1 g 的电子秤
• 游标卡尺
• FDM 或树脂打印机
• CAD 软件
• 螺纹规、钻头、铰刀和热熔螺母工具
• 机械吊架或测试绳
• 护目镜和耐火电池袋
第三方逆向认为，整机主要使用M2紧固系统，并推断了轴承尺寸和孔型。

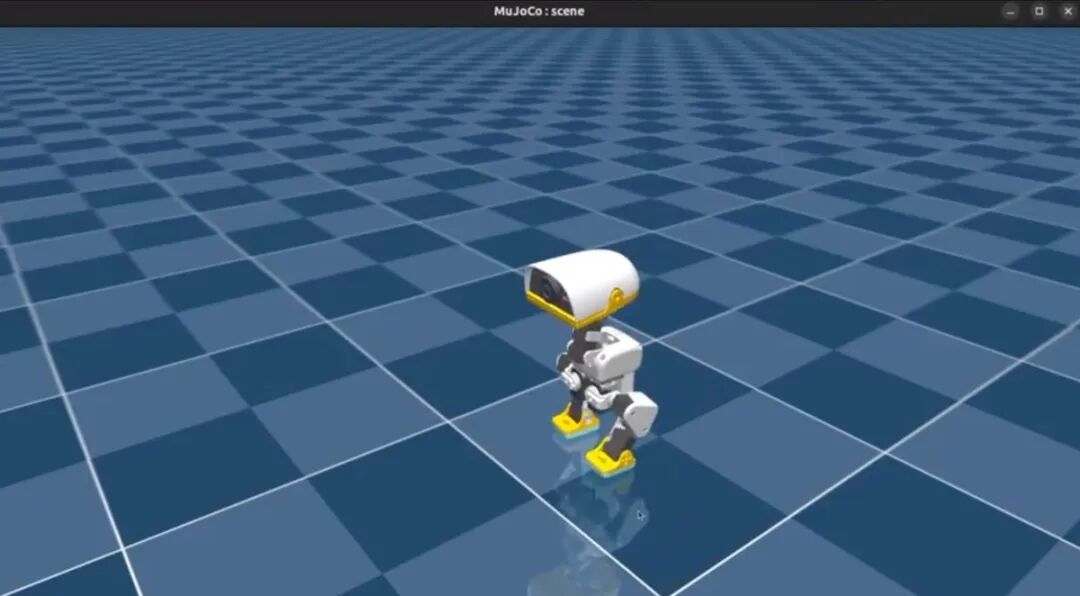

5. 跑通仿真
第一项实际操作是在电脑上跑通官方训练环境，这样做有两个目的：
• 确认软件依赖和任务名称正确
• 在制作硬件前，亲眼看到策略的输入、输出和机器人关节如何对应
不需要真实舵机，主要是测试通过、训练冒烟测试能够运行，并能在仿真中播放一个策略。
5.1 获取三套资料
git clone https://github.com/pollen-robotics/microduck.git
git clone https://github.com/pollen-robotics/microduck_rl.git
git clone https://github.com/fanhao375/microduck-replica.git
作用分别是：
| 仓库 | 用途 |
|---|---|
| microduck | 真机 Rust 运行时、服务、设备树、配置和控制设计 |
| microduck_rl | MuJoCo 模型、训练环境、PPO、BAM、导出和 CPU 推理 |
| microduck-replica | 第三方装配重建、紧固件和电控逆向参考 |
5.2 准备训练环境
当前 microduck_rl 要求 Python >=3.12,<3.13，并使用 uv 管理环境。
先按 uv 官方安装文档(
https://docs.astral.sh/uv/getting-started/installation/) 完成安装。
再检查工具和显卡：
uv --version nvidia-smi
进入 microduck_rl 后，后续的 uv run ... 会根据项目锁文件自动创建和同步Python环境，不需要先手工建立虚拟环境。
ARM 主机首次同步约2 GB CUDA依赖时，可先执行export UV_HTTP_TIMEOUT=600，避免默认下载超时。
训练主路径要求NVIDIA CUDA GPU。查看任务、运行部分CPU测试和ONNX CPU复演不需要本地CUDA训练。
5.3 检查任务注册表
cd microduck_rl uv run list-envs
仓库当前包含行走、行走加跌倒恢复、起身、坐站、触地拾取、踢球、前滚翻和多种轮滑任务。
5.4 运行测试
uv run --with pytest pytest tests/
这些CPU测试会检查关节索引、奖励符号、NaN 防护等基础约束。
5.5 训练冒烟测试
uv run train \
Mjlab-Velocity-Flat-MicroDuck \ --env.scene.num-envs 64 \ --agent.max_iterations 5
官方项目把“64个环境、5次迭代”作为低成本冒烟测试，用来提前发现配置、观测和导出问题。
5.6 正式训练
uv run train \ Mjlab-Velocity-Flat-MicroDuck \ --env.scene.num-envs 4096
官方给出的参考是现代CUDA GPU上约1–2小时可得到可用步态，但实际时间取决于GPU、代码版本和训练配置，不能作为保证。
本地没有CUDA GPU时，可以让同一条命令通过 Hugging Face Jobs 执行：
uv run train \ Mjlab-Velocity-Flat-MicroDuck \ --env.scene.num-envs 4096 \ --hf-jobs
会把任务提交到Hugging Face Jobs，需要相应账号、权限和算力额度。
当前官方MuJoCo Warp训练路径要求CUDA。
6.从MJCF重建装配图与CAD
仿真仓库里的网格不是一套可以直接生产的CAD图纸，每个STL只描述一个局部网格，真正的装配位置、父子关系和旋转轴保存在MJCF中。
本阶段任务是先恢复“零件应该摆在哪里、绕哪里转”，再把这些几何参考重建为可加工、可装配的参数化零件。
完成后，应得到一个包含 15 个刚体组和正确关节基准的CAD装配，而不是一堆堆在原点的 STL。
6.1 MJCF比单个STL 更重要
STL只保存三角网格。MJCF还保存：
• 刚体父子关系
• 关节轴线
• 关节限位
• 相对位姿
• 质量和惯量
• 碰撞几何
• keyframe
官方 RL 仓库当前主要模型包括：
| 模型 | 用途 |
|---|---|
| robot_walk.xml | 行走，简化部分躯干/头部碰撞 |
| robot_allcollisions.xml | 起身、坐站、拾取、踢球、翻滚等全身接触任务 |
| robot_allcollisions_rollers.xml | 被动轮子任务 |
| robot_*_backlash.xml | 带关节回差的派生模型 |
行走模型为训练效率删除部分碰撞，不应直接拿它当完整机械干涉检查模型。
6.2 第三方装配恢复项目的输出
第三方 microduck-replica 在(https://github.com/fanhao375/microduck-replica) 中，使用官方 robot_allcollisions.xml 和其中引用的视觉网格完成了四类输出：
1.从MJCF恢复零位姿态下的运动学装配关系
2.将47个局部坐标系网格按刚体归并为15个装配部件
3.生成四张普通视图、两张爆炸图和一张分色对照图
4.导出15个已应用世界变换的STL、一个整机合并STL，以及源网格对照JSON
该项目报告的零位外包尺寸约为144 × 141 × 264 mm，整机合并网格为796,792个三角面，仿真刚体总质量约737.2 g。
这些是第三方脚本对特定版本模型的输出，不是官方制造尺寸或成品称重值。
仓库导出的是已经摆到正确世界坐标的三角网格集合，便于一起导入FreeCAD、Fusion 360、SolidWorks或Blender。它不是带特征树、配合约束、材料表和可编辑尺寸的原生 STEP/FCStd/SLDASM 装配体。

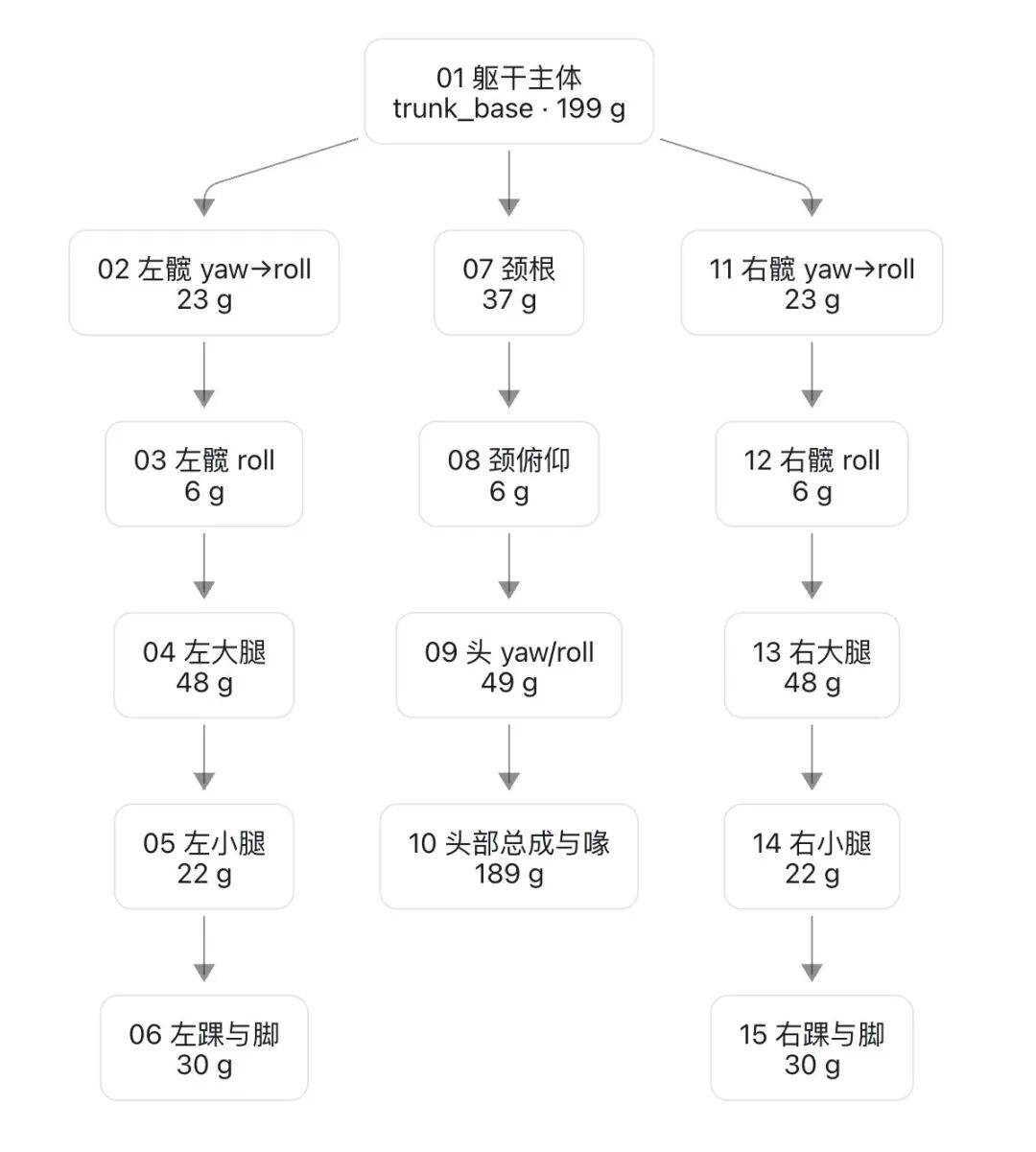

6.3 从 MJCF 得到装配树
第三方脚本按MJCF的body层级把网格归到15个刚体组。零位结构可概括为：
躯干和头部总成在仿真中分别约199 g和189 g。这个质量分布提示头部对整机质心影响很大，摄像头、屏幕、扬声器或外壳材料一旦变化，应重新测量头部质量和惯量。
| 输出部件 | MJCF body | 合并的源网格数 | 仿真质量口径 |
|---|---|---|---|
| 01 躯干主体 | trunk_base | 10 | 199 g |
| 02 左髋 yaw→roll | yaw2roll | 4 | 23 g |
| 03 左髋 roll | hip_l | 2 | 6 g |
| 04 左大腿 | upper_leg_left | 5 | 48 g |
| 05 左小腿 | leg | 2 | 22 g |
| 06 左踝与脚 | ankle_left | 4 | 30 g |
| 07 颈根 | neck | 4 | 37 g |
| 08 颈俯仰 | neck_pitch | 2 | 6 g |
| 09 头 yaw/roll | yaw_roll_motion | 4 | 49 g |
| 10 头部总成与喙 | jaw_soft | 16 | 189 g |
| 11 右髋 yaw→roll | bearing_roll | 4 | 23 g |
| 12 右髋 roll | hip_l_2 | 2 | 6 g |
| 13 右大腿 | upper_leg_right | 5 | 48 g |
| 14 右小腿 | leg_2 | 2 | 22 g |
| 15 右踝与脚 | ankle_right | 4 | 30 g |
同名源网格可能在多个位置实例化，因此源网格数是各刚体引用次数，不等于唯一 STL 文件数。

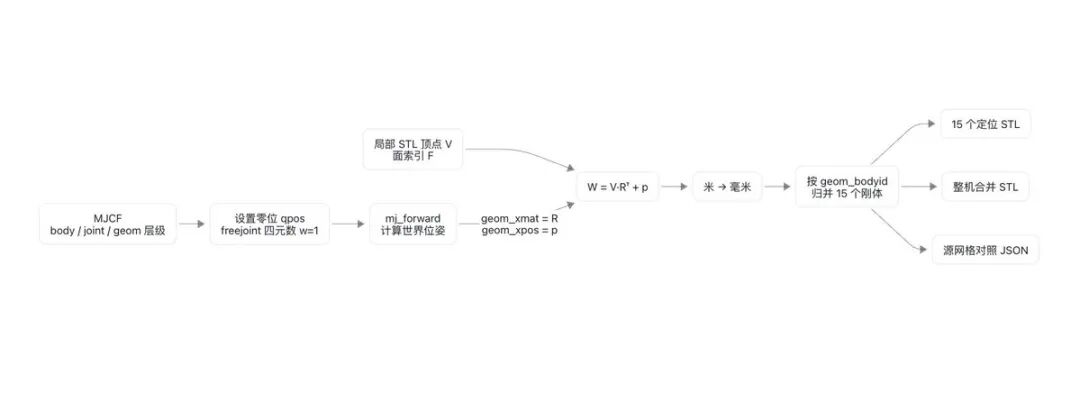

6.4 坐标变换
上游网格的顶点位于各自局部坐标系。直接把47个STL 一起导入CAD，它们会堆在原点附近，恢复装配必须使用MuJoCo在零位前向运动学后给出的每个geom世界位姿。
对应的数学关系是：
p_world = R_world_geom · p_local + t_world_geom
第三方导出脚本中的等价实现为：
d.qpos[:] = 0 d.qpos[3] = 1.0 # freejoint: qw = 1 mujoco.mj_forward(m, d) R = d.geom_xmat[g].reshape(3, 3) p = d.geom_xpos[g] W = (V @ R.T) + p W_mm = W * 1000.0
脚本只选择geom_group == 2的视觉网格，并按geom_bodyid分组。
这一选择适合生成外观装配图，不代表碰撞几何、关节标记或工程基准已经被写入导出的 STL。
6.5 重现装配图与定位STL
第三方脚本有一套独立于RL训练环境的轻量依赖。进入 microduck-replica`后，先建立虚拟环境：
python3 -m venv .venv source .venv/bin/activate python -m pip install mujoco numpy pillow
然后在仓库根目录执行：
# 拉取官方 microduck_rl 与 microduck 仓库
bash scripts/fetch_upstream.sh
# 从 robot_allcollisions.xml 重新渲染 7 张装配图python scripts/render_assembly.py upstream/microduck_rl assembly-drawings # 导出 15 个刚体分组 STL、整机 STL 和零件对照表python scripts/export_assembly_stl.py upstream/microduck_rl cad
脚本依赖 mujoco、numpy 和 pillow，渲染还需要可用的 OpenGL 离屏上下文。复现时先记录 microduck_rl 与 microduck-replica 的 commit，因为 MJCF 路径、body 名称和 geom 分组可能变化。

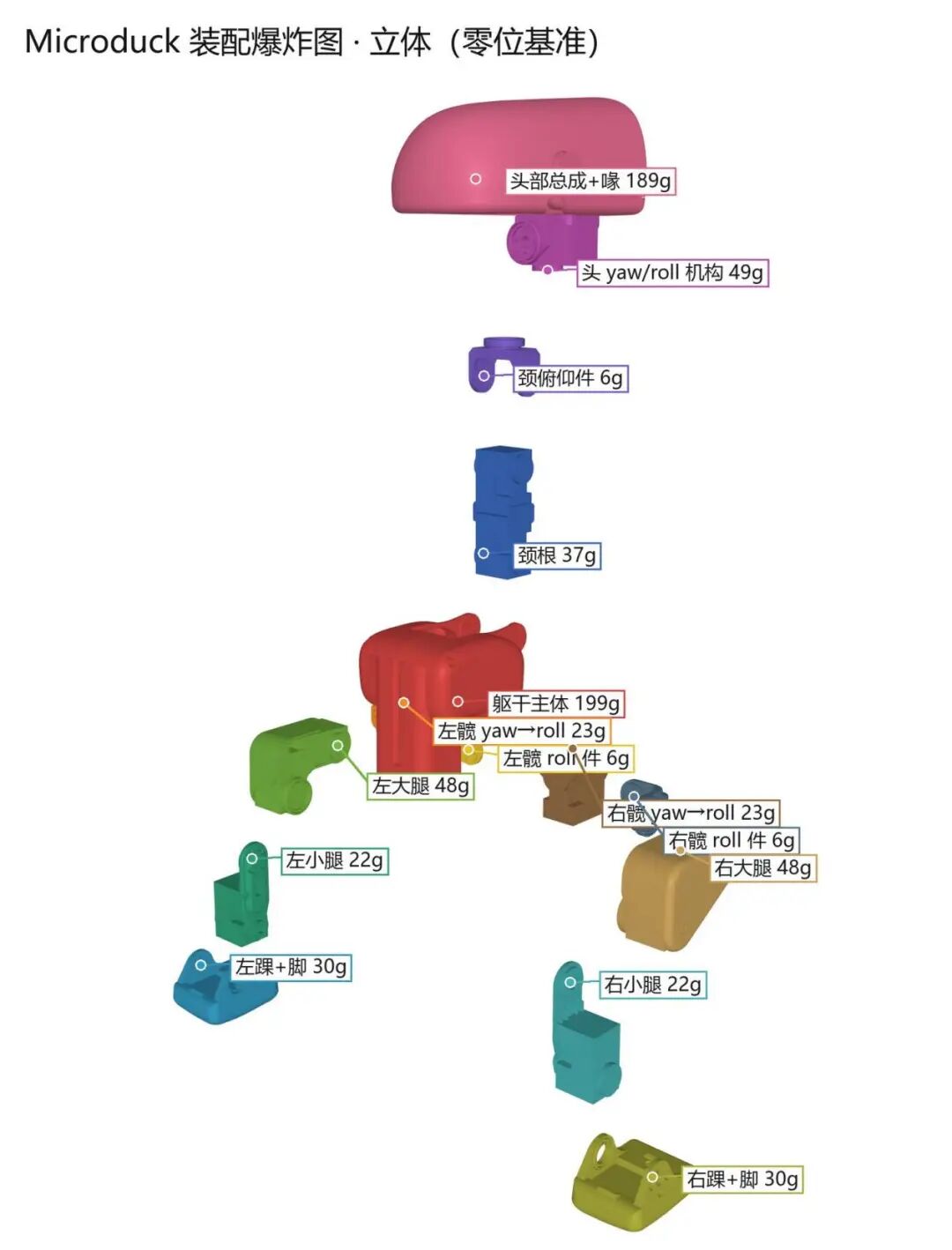

爆炸图不是从CAD约束自动生成的。第三方渲染脚本沿每个body的父链累加偏移，并以约 48 mm的步长将链末端逐级移远。它表达的是运动学层级，不是实际拆装方向、螺丝抽出方向或线束拆卸顺序。
6.6 从定位STL建立可编辑CAD装配体
按以下步骤把第三方转成自己的工程装配：
1.将01–15的定位STL一次性导入，保持原始毫米单位和导入变换不变；
2.用07_分色对照_装配态.png和零件对照表.json 检查是否有漏件、镜像错误或单位错误；
3.把每个网格转换为独立 mesh/body，仅把它当作外形参考；
4.从MJCF重新创建14个策略旋转副，并单独创建嘴部机构；
5.在每个 joint 的 pos 建局部坐标系，以 axis 定义旋转轴，以range 定义运动限位；
6.用参数化实体重画舵机支架、轴承座、壳体分缝、连接器孔和紧固件结构；
7.将视觉网格隐藏，只保留重画后的可制造零件做干涉和运动检查；
8.为每个总成建立质量、材料、版本和实测偏差属性。
若需要从MJCF计算CAD中的关节基准，可使用：
T_world_body = T_world_parent · T_parent_body(q=0)p_world_joint = p_world_body + R_world_body · p_body_joint axis_world_joint = R_world_body · axis_body_joint
定位STL本身不保存joint pos、axis或range，所以只把网格导入CAD并不能得到可运动装配，必须同时读取MJCF关节定义。

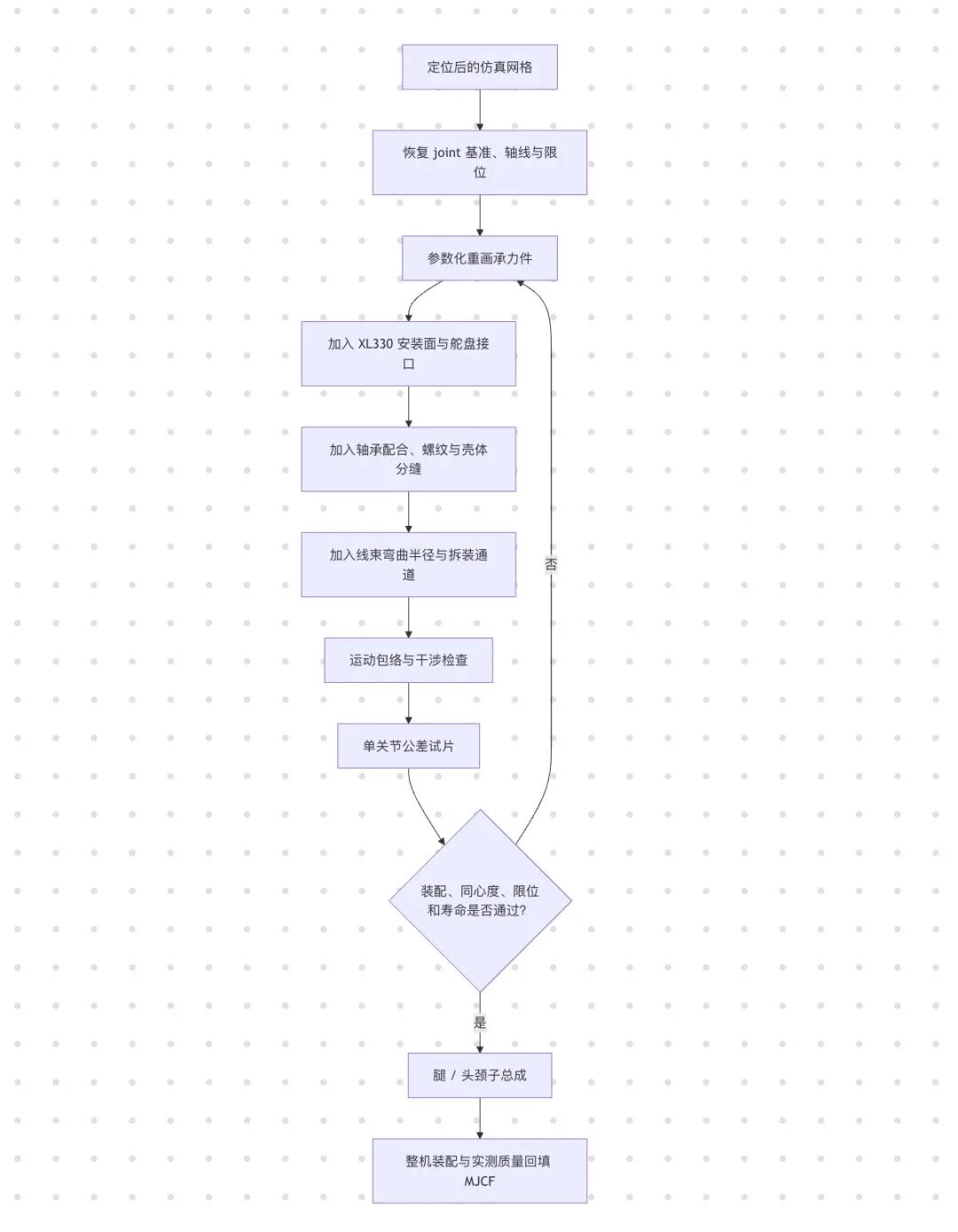

6.7 从仿真网格到可打印工程件
必须补做的工程内容包括：
• STL网格修复、封闭和合理减面；
• XL330本体、舵盘、从动轴承和紧固件的真实安装界面；
• 热熔螺母、嵌件、螺钉头和工具操作空间；
• 轴承座压配或间隙配合公差；
• 关节全行程线束弯曲半径、夹线风险和连接器拔插空间；
• 壳体分件、打印方向、支撑面和层间受力；
• 软限位之外的物理止挡以及摔倒碰撞路径。
第三方紧固件分析可以作为孔型调查的起点，但孔径统计不能自动确定每一颗螺丝的长度、材料、锁紧方式和装配顺序。
6.8 单关节试制
至少验证：
1.XL330 能否装入
2.输出轴与从动轴承是否同心
3.舵盘和外壳是否干涉
4.螺丝刀是否有实际操作空间
5.舵机线是否能转弯并承受全行程；
6.正负限位是否与MJCF一
7.连续摆动后孔位是否松动
8.摔落冲击是否会沿层纹劈裂
6.9 质量与质心
对每个装配总成单独称重，并记录：
• - 左/右腿各段质量
• - 躯干质量
• - 头部与嘴部质量
• - 电池、主控、HAT和线束质量
• - 整机质心位置
结构从约800 g增长到1.2 kg，不是小误差，而是另一套执行器和动力学系统。若质量或质心明显改变，应更新MJCF并重训，不要只提高动作缩放硬顶。
6.10 材料选择
• - 尺寸验证件：PLA
• - 第一版可用结构：PETG、ABS或ASA
• - 高负载关节：考虑 PA 或纤维增强材料，但先验证层间强度
• - 轴承座：按实际打印机和材料做公差样条
• - 螺纹位置：优先热熔螺母或贯穿螺栓，不要依赖薄壁塑料直接攻丝承受冲击
7. 电源与Dynamixel总线
机械件能够装起来以后，先在台架上完成电气系统，不要直接把15个舵机全部装进机身。Dynamixel 允许多颗舵机共用一条数据线，但每颗设备必须有唯一ID，供电还要承受多个关节同时启动造成的瞬时电流。
让主控稳定发现所有设备，并在1 Mbps下连续批量读取和写入，不是让机器人马上运动。

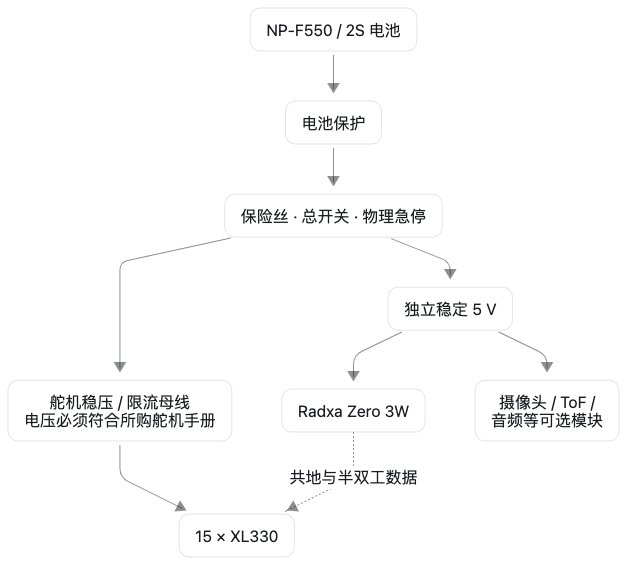

7.1 电源树
不要把主控直接接到未经确认的舵机母线。主控、摄像头、ToF和音频的稳压与瞬态需求应单独计算。
供电要点：XL330-M288手册给出的工作电压上限为6.0 V，而满电2S电池约为8.4 V。舵机侧应使用数据手册范围内的稳压电源，不要直接连接 2S 电池。
资料矛盾：官方RL的XL330 执行器模型把输入电压随机化在6.5–8.2 V，运行时也从舵机回报值估计2S电池电压。但ROBOTIS对市售XL330-M288-T标出的输入范围是3.7–6.0 V、推荐5.0 V。当前公开资料没有说明量产机是否使用特殊版本舵机，或电源路径是否还有未公开设计。因此，复刻时不能仅凭RL 参数把市售 XL330 直接接到2S。应按手中实物的手册设计稳压，并把实测母线和执行器响应回填到BAM模型后重新训练。若希望复用官方ONNX，则还需先独立确认原机舵机版本与供电路径，不能把第三方推断当作电气规格。
本文原作者：yishanyishan。
