掌控板好梦指引灯：4-7-8呼吸法助眠

一、背景分析与设计要求

摘要：本作品是一台面向宿舍场景的助眠光疗灯，外形为 10.7×10.7×4.3cm 的方形木盒，正面嵌入掌控板 2.0，内部藏一条 25 颗的 WS2812 灯带。作品把临床睡眠医学中的「光疗法」与「4-7-8 呼吸法」叠在一起：用暖光缓慢亮灭去带动使用者跟着灯做深呼吸，把注意力从杂念转移到呼吸节奏上，从而缩短入睡前的辗转时间。整机设三种工作模式——平静模式（各 1 秒的均匀呼吸节律，用于情绪平复）、睡眠模式（4 秒吸气、7 秒憋气、8 秒呼气，用于诱导入睡）、照明模式（白光常亮，兼作台灯），并配套五色切换、亮度无级增减与语音播报提示。主控为掌控板 2.0，外接 DFRobot 语音合成模块 V2，全部功能由 Mind+ 图形化积木实现，结构件由激光切割与 3D 打印自制，材料成本 337 元。

关键词：光疗法；4-7-8 呼吸法；助眠；掌控板；图形化编程；激光切割

1.1 背景：一个绕不开的睡眠问题

我们做这个作品的起点，是班上真实存在的现象：晚上熄灯后有人翻来覆去很久睡不着，第二天早读趴在桌上补觉；也有同学为了「按时睡着」偷偷买褪黑素。这让我们想去查一查，同龄人的睡眠到底糟到什么程度。

1.1.1 睡眠困扰是群体性的，不是个别现象

《2024 中国居民睡眠健康白皮书》（中国睡眠研究会）的调查显示，被调查对象中59% 的人存在失眠症状，完全无睡眠障碍的人群仅占 19%；居民平均在零点后入睡，夜间睡眠时长普遍偏短。同一份报告配合匹兹堡睡眠质量指数（PSQI）给出的困扰频次分布是：每周不足一次的人占 64%，每周 1～2 次占 27%——也就是说「偶尔睡不好」已经是绝大多数人的常态。至于困扰的具体类型，排在最前的是易醒/早醒（16%）与入睡困难（14%），后面依次是夜间如厕（13%）、鼾声（11%）等。

图 1-1 睡眠困扰频次与类型分布（依据：中国睡眠研究会，基于匹兹堡睡眠质量指数 PSQI 的抽样调查）

这张图直接指向了我们的设计靶心：既然「入睡困难」排在困扰类型第二位，那就说明真正需要帮助的不是「睡多久」，而是「怎么睡着」。我们要做的就是一个用在躺下之后、睡着之前这十几分钟里的辅助工具。

1.1.2 睡眠问题背后连着心理问题

继续追问会发现，睡不好往往不是孤立的。《2022 国民抑郁症蓝皮书》显示，我国 18 岁以下抑郁症患者占总人数的 30.28%；而在抑郁症患者群体中，50% 为在校学生，41% 曾因抑郁休学，学业压力已经成为压在青少年身上的一座大山。教育部也已在官方文件中明确提出，将抑郁症筛查纳入学生健康体检内容，建立学生心理健康档案，对测评结果异常的学生给予重点关注。

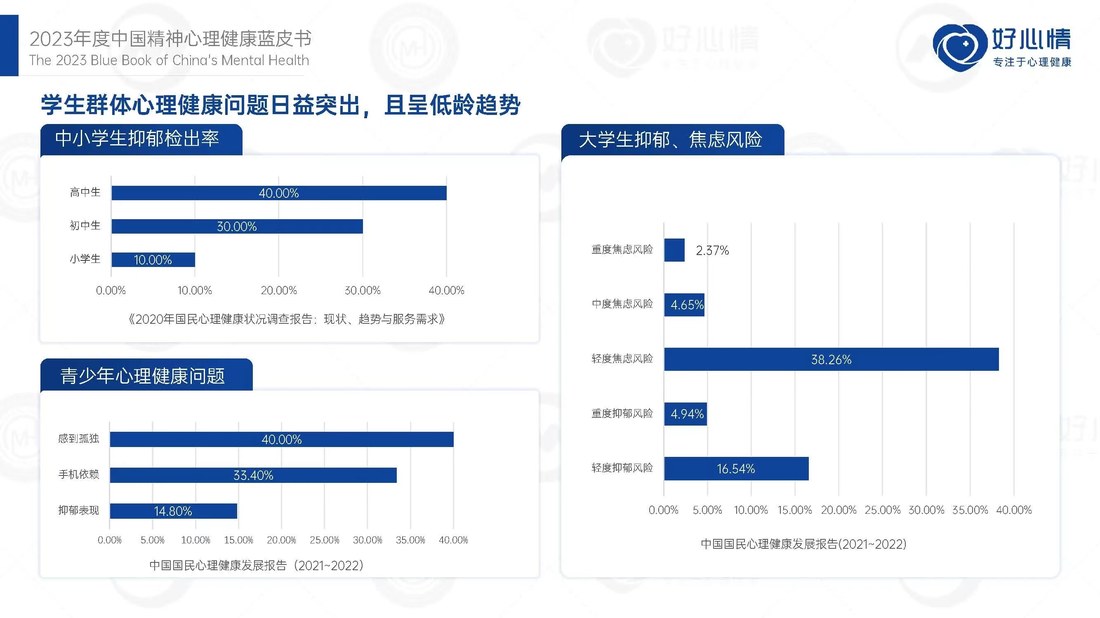

图 1-2 学生群体心理健康问题的年龄分布与风险比例（依据：《2023 年度中国精神心理健康蓝皮书》，援引《中国国民心理健康发展报告（2021—2022）》）

图 1-3 学生群体心理问题日益突出且呈低龄化趋势的统计口径（同一蓝皮书的另一组图表）

图 1-2 里的数字很不轻松：中小学生抑郁检出率中，高中生 40.00%、初中生 30.00%、小学生 10.00%；青少年心理健康问题里，抑郁类占 40.00%、手机依赖占 33.40%、睡眠不足占 14.80%；大学生群体的轻度焦虑风险更是达到 38.26%。「睡眠不足」被单列成一项 14.80% 的诱因，说明睡眠与情绪互为因果：越焦虑越难睡，越睡不好越焦虑。

这条因果链决定了我们的作品定位——它不是医疗设备，我们也不打算把它写成「治疗失眠」。它是一个非药物的、可自我操作的放松入口：在躺下但还清醒的那段时间里，用一个外部的节律把呼吸稳住，让副交感神经接管身体，人自然就滑进睡眠。

1.1.3 为什么选「呼吸」作为切入点

查阅资料后我们确认，呼吸频率与睡眠状态之间有直接的生理通道：

1. 神经系统调节：呼吸频率快时交感神经兴奋，人紧张；呼吸频率放慢时副交感神经被激活，人放松、容易入睡。
2. 心跳与气血运行：缓慢均匀的呼吸会降低心率，让身体的生命活动整体缓和下来。
3. 氧气供应：呼吸平稳适度时大脑供氧充足，才能完成信息处理、记忆巩固等过程，醒来后思路才清晰。
4. 认知功能：呼吸异常（过缓、过快、暂停）会干扰脑细胞代谢，直接表现为注意力涣散、记忆力减退。

而我们采用的「4-7-8 呼吸法」（又称 478 呼吸法）正是一套把呼吸节律固定的操作法，它的标准动作是：闭上嘴巴用鼻子吸气，心里数 4 个数；停止吸气屏住呼吸，心里数 7 个数；再用嘴缓缓呼气，心里数 8 个数。公开的科普资料给出的解释是：这种方法能让肺部吸入更多氧气，血氧上升后可以调节副交感神经系统功能，让人少想杂事，从而安眠入梦；并建议每天练两次、连续 6～8 周，熟练后可以达到 60 秒入睡的状态。

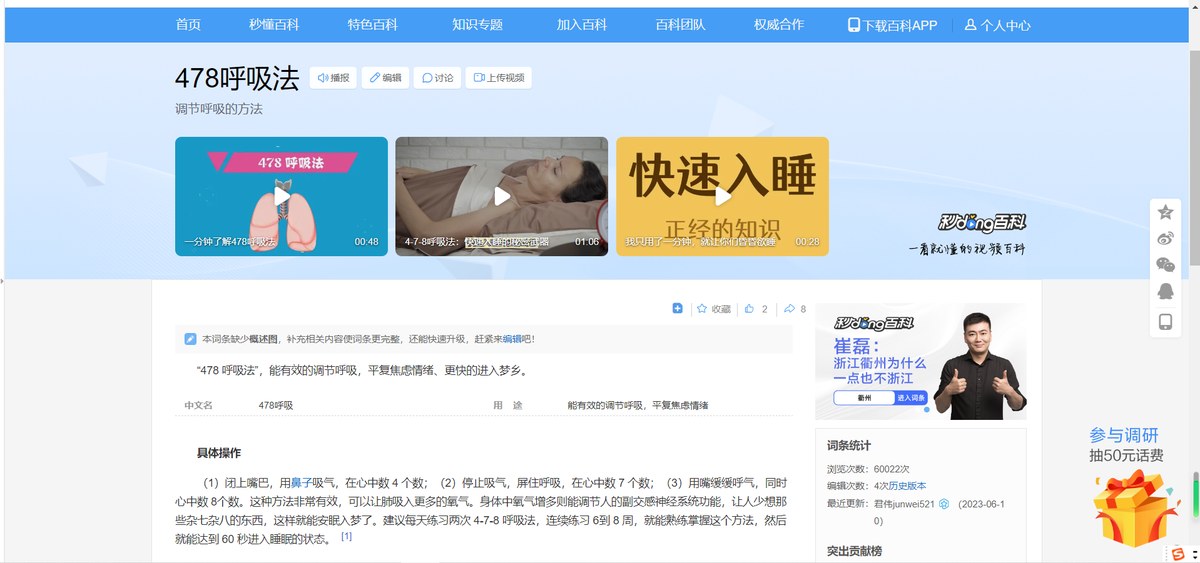

图 1-4 4-7-8 呼吸法的标准操作与作用机理（公开科普资料截图）

困难在于：数数是需要主观意志的，人在困倦或焦虑时很难自己数准。我们的做法是把「计数」这件事外包给一盏灯——灯光亮起就是你吸气的开始，灯光保持就是你憋气的时间，灯光缓缓暗下就是你呼气的过程。使用者不需要看表、不需要数数，只要跟着光走。这也是本作品和市面上普通小夜灯最本质的区别：普通夜灯只负责照明，我们这盏灯负责带节律。

1.1.4 我们自己做的需求调研

文献只能说明「睡眠问题很普遍」，但说明不了「同学们到底需要一盏什么样的灯」。所以在动手之前，我们先做了一轮问卷调研，调查对象包括学生与家长，覆盖使用频率、使用时长、功能偏好、价格接受度等维度。下面这张图是我们统计出来的原始结果。

图 1-5 作品自制需求调研统计（选题：催眠小夜灯）：使用频率、使用时长、家长认知与购买意愿、最受欢迎的功能、价格接受度与市场需求

这组数据里有三条直接决定了我们的设计方向：

• 「最受欢迎的功能」中，柔和灯光（约 0.68）与呼吸引导功能（约 0.55）排在前两位，而自然声音播放（约 0.30）垫底。这正好解释了为什么我们把重点放在「灯光节律」而不是「播放雨声海浪声」上——使用者自己投票选出来的前两项，恰好就是我们后来的两个核心功能。
• 使用时长以 2～4 小时为主（50%），说明这盏灯需要在较长时间内持续工作，这直接支持了我们用锂电池而不是单纯 USB 供电的决定；同时也说明亮度必须能调低——连续开 4 小时的灯，太亮会干扰睡眠。
• 价格接受度集中在 100～200 元（50%），而我们的材料成本是 337 元。这个差距我们在作品测试阶段也如实记录了下来，它说明如果要真正量产，还需要在器件选型上再压成本。

图表中「200 克以上」一项应为「200 元以上」，是调研统计时的单位笔误，此处如实照录不做改动。

1.2 作品主体结构

整机以外观近似方盒的木质箱体为主体，从上到下、从外到内分成四层：

• 箱体（激光切割）：用激光切割机切出 10.7×10.7×4.3cm 的木质盒体，由前后板、左右板、顶底板共六块板件拼装，圆角处理避免磕碰。
• 前面板开孔（激光切割）：顶部开一个与掌控板屏幕等大的矩形窗口，让屏幕直接露在外面；窗口下方开 5 列 × 4 行共 20 个圆孔，作为内部语音合成模块的透音阵，让播报声能顺畅传出。
• 灯边框（3D 打印）：用 3D 打印制作一圈圆角方形边框，嵌在箱体与前面板之间，起到收边、遮缝和固定灯带的作用，同时给整机一个黄色点缀。
• 内部器件：掌控板 2.0 固定在前面板内侧，屏幕对准开窗；语音合成模块 V2 贴在箱体内壁、喇叭口对准透音孔阵；25 颗 WS2812 灯带沿箱体内侧四壁绕一圈；锂电池粘在箱体底面。

1.3 设计要求

1.3.1 功能要求

1. 按下电源启动。上电后屏幕自动显示主菜单，语音播报「初始化成功」。
2. 用掌控板金手指触摸板切换模式。可选平静模式、睡眠模式、照明灯模式三种；模式选错了不用长按复位，直接再点一下需要的那个触点即可切回来。
3. 可根据个人需求自行调节亮度与颜色。颜色在橙、绿、蓝、红、白之间循环；亮度可增可减。
4. 状态可读、无需说明书。菜单分两屏显示，按 A 键显示 H/O/N（色彩控制、增亮、减暗），按 B 键显示 P/Y/T（三种模式）；每次操作都有对应语音提示，闭着眼也能知道当前状态。
5. 断电即停、来电能恢复。程序为通电自启，不依赖手机 App 或网络。

1.3.2 工程结构要求

• 结构稳固、小巧便携。整体控制在巴掌大小、单手握持的尺寸，搬运或使用过程中不易损坏；箱体接缝处用胶粘合加固。
• 外观符合校园场景审美。做成方盒造型而非球形或异形，既是为了减少在宿舍床铺上的占地面积，也是为了避免造型过于张扬。
• 高能续航。内置锂电池供电，脱离 USB 线也能连续使用。
• 灯光不外泄扰人。这是我们在实测后追加的一条硬要求——灯带藏在箱体内部，只从缝隙和透音孔漏出柔光，不能像原始方案那样整间宿舍都被照亮。

1.4 关于作品名称的说明

这一节需要特别说明：本作品在参赛报名材料中的正式名称是《学生好梦指引灯》，在学校的推广与归档版本中又叫《催眠小夜灯的设计制作》，两者指同一台作品——名称不同只是因为「催眠小夜灯」更贴近它给同学们的第一印象，而「好梦指引灯」是参赛时使用的正式题名，程序里的屏幕标题与语音提示也都用后者。本文以下统一使用「好梦指引灯」这一程序内的名称，读者若在其它材料中看到「催眠小夜灯」，可以视作同一件东西。

二、设计思维导图

动手之前我们先画了一张图，把「为什么做—做什么—怎么做—做给谁」四件事摆在一起。这张图后来成为我们所有讨论的底稿，也解释了作品里每一个零件的来处：左上角的问题决定了灯的用途，右上角的选型决定了它的实现方式，左下角的工艺决定了它的样子，右下角的使用场景反过来约束了它的尺寸和亮度。

需求溯源入睡困难排困扰类型第 2 位（14%）59% 人群存在失眠症状方案选型掌控板 2.0 作主控（自带触摸键）语音合成模块 V2 作提示结构工艺激光切割木质箱体 10.7×10.7×4.33D 打印灯边框收边使用场景宿舍睡前助眠 · 情绪平复兼作白光台灯好梦指引灯10.7×10.7×4.3cm · 337 元 · 三模式输入 · 感知掌控板 6 个金手指触摸键 P/Y/T/H/O/N处理 · 控制呼吸值按 4 秒 / 7 秒 / 8 秒三段驱动输出 · 呈现25 颗 WS2812 灯带 + OLED 文字 + 语音播报迭代 · 优化圆形改方盒 · 旋钮改触摸 · 加语音

图中中间那一列是我们后来才想明白的一条主线：触摸键负责输入、呼吸值负责处理、灯带屏幕语音负责输出，而「迭代」那一行记录了三次关键改版——正是这三改把一台「看得见的灯」变成了一盏「能带节律的灯」。

三、硬件选用与连接

3.1 硬件清单

下表按作品报名材料中的清单如实照录。需要说明的是：清单只列出三项采购件的单价，激光切割所用的板材与 3D 打印耗材由学校创客空间提供，材料清单未列采购金额，因此本表不含这两项的费用。

除清单三项外，作品还用到两样自制件与一样未计价件，一并列出以免读者对不上实物：

3.2 硬件连接

接线只有两路，非常简单——一路是 I2C 数字信号，一路是单总线灯带信号。

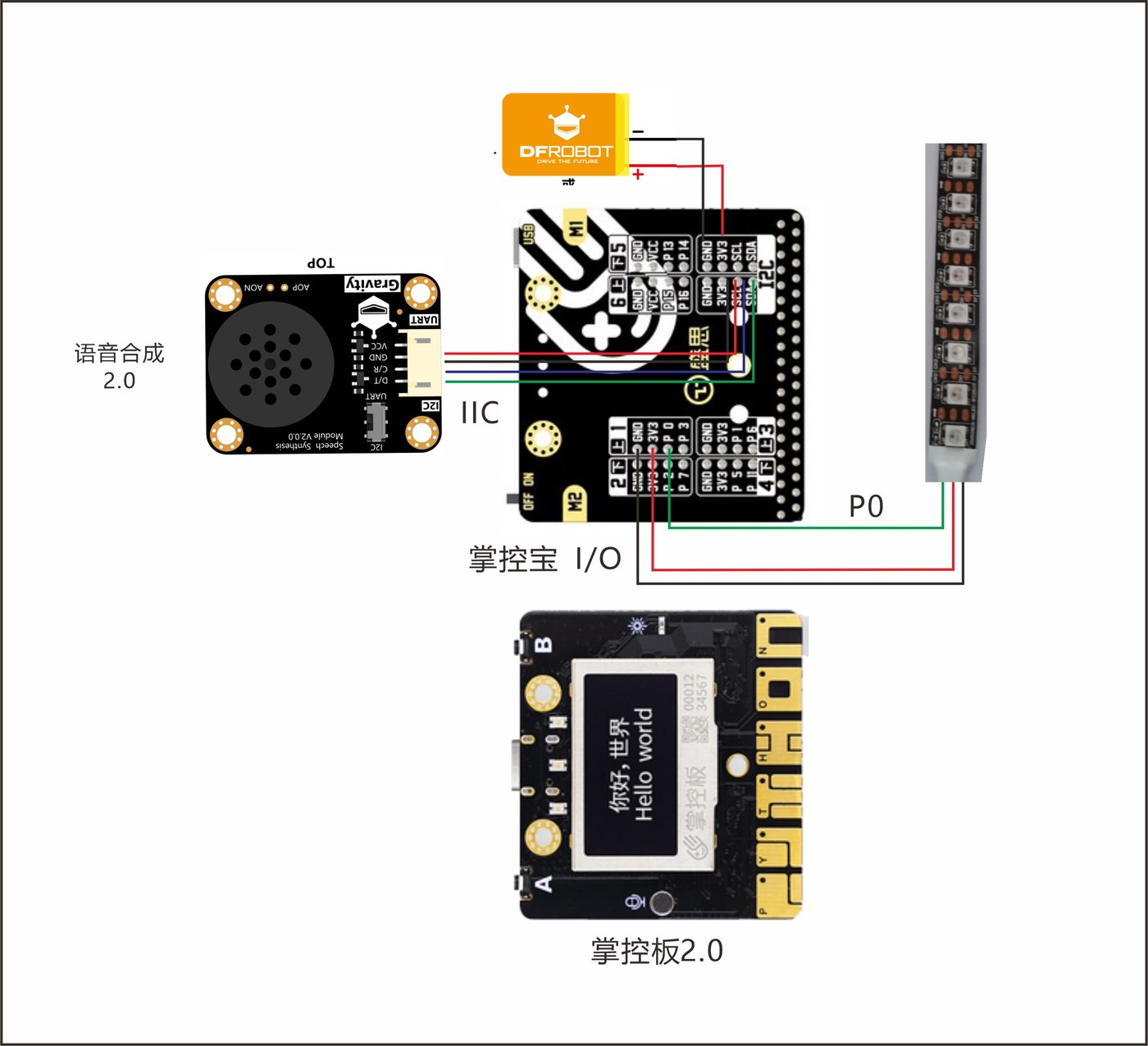

图 3-1 硬件连接示意：语音合成模块经 I2C 接入掌控板，WS2812 灯带由 P0 引脚单线驱动

把两个外设分开看会更清楚：

• 灯带为什么接 P0：WS2812 是单总线器件，只需要一根数据线就能控制一整条灯带上的每一颗灯，程序里用「引脚 P0、灯号 0 到 24」的积木一次写完整条灯带的颜色或亮度。P0 是掌控板边缘一排扩展口中的第一个，接线最短，也最不容易在装配时被压住。
• 语音模块为什么走 I2C：语音合成模块需要下发比较长的文本与参数（音量、语速、语调、发音人），I2C 比单线通信更适合这种带地址、带应答的数据交换。模块地址 0x40 是固定的，所以程序里初始化一次就能一直用，不需要像灯带那样每次操作都带上引脚号。

3.3 分模块技术参数

3.3.1 掌控板 2.0（主控）

这份参数表里真正被我们用到的是四项：ESP-32 主控（跑程序）、OLED 屏（显示菜单）、6 个触摸键（接收操作）、扩展口的 P0（驱动灯带）。板载的六轴传感器、光敏、麦克风、磁传感器在这个作品里都没有使用——它们是我们后来做拓展方案的预留条件（见第八节）。

图 3-2 掌控板 2.0 实物：正面为 1.3 英寸 OLED 屏与 A/B 按键，板上左右两侧各三个金色圆点即为六路金手指触摸键

3.3.2 语音合成模块 V2

模块的引脚定义如下（正面 TOP 面标注）：

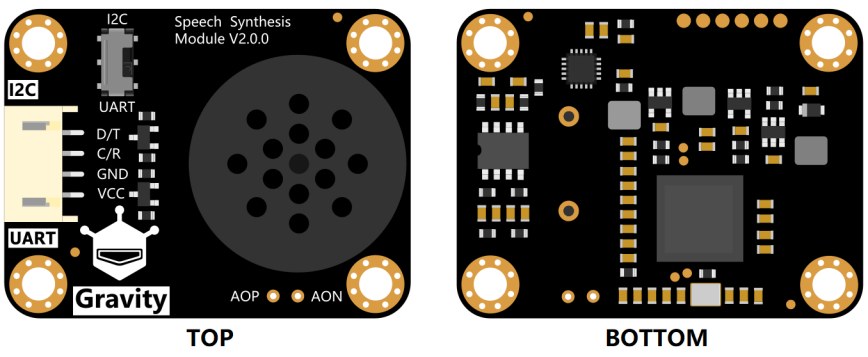

图 3-3 语音合成模块 V2 的正反面（TOP / BOTTOM）：正面标注 I2C 与 UART 两套接口及 D/T、C/T、GND、VCC、AOP、AON 六个引脚，中央为板载喇叭

这里有一个装配上的细节值得记录：模块出厂时板载了一个小喇叭，但因为我们要把它塞进封闭的木盒里，如果只靠板载喇叭，声音会被闷住。所以箱体前面板才专门开了 20 个透音圆孔，让声波能直接穿出来——这个开孔不是装饰，是声学需要。

3.3.3 WS2812 灯带

3.3.4 锂电池：材料清单只写了「锂电池 1 节 39 元」，未标型号与容量，按不编造的原则此处不补。它的作用很明确——让整机脱离 USB 线独立工作，符合「微型・便携・高能续航」的设计初衷。

四、结构安装与制作过程

这一节按我们真实的制作顺序叙述：先画结构、再切板、再打印边框、然后装器件、调试，最后成品拍摄。中间穿插了三次失败与改版，这些改动现在回头看，恰恰是这个作品能成立的关键。

4.1 结构设计

结构设计在电脑上完成，前后留下三代图纸：初版的球形方案、二代的方盒尺寸图、定稿的线稿与彩色渲染。这三代图纸摆在一起，就是 4.2 节那三次改版的物证。

初版：球形灯罩

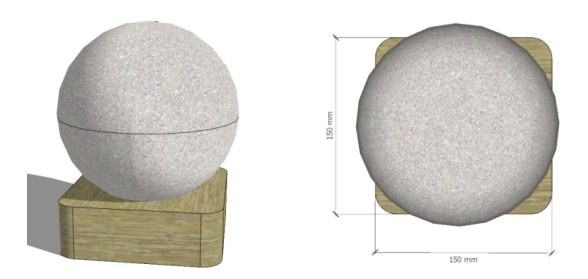

图 4-1 初版球形方案渲染图：直径 150mm 的磨砂球体，中间可见上下对合的分模线，底部为木质底座；俯视图标注外形尺寸 150×150mm

初版做成球体是为了「模拟月亮的形象陪伴入睡」。但图纸上的尺寸已经暴露了它的问题：球体直径 150mm，俯视投影面积达到 150×150mm。换成后来二代方盒的 110×110mm 一算，球形方案的占地面积是方盒的 1.86 倍——这就是它在宿舍场景里被否掉的直接原因。而为了照亮整个球面，光源还必须开得更亮，于是又引出「灯光外泄影响同宿舍同学」的第二个问题。两个问题一叠加，球形方案只能放弃。

二代：方盒尺寸图

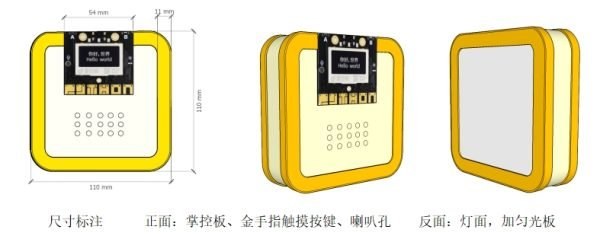

图 4-2 二代方盒方案的尺寸标注图：外形 110×110mm、厚 31mm，屏幕开窗 54×31mm；正面为掌控板、金手指触摸按键与喇叭孔，反面为灯面并加匀光板

这一版把球形改成方形，并且第一次把关键尺寸标了出来：外形 110×110mm、厚 31mm，屏幕开窗 54×31mm。请注意图纸右侧的那行小字——「反面：灯面，加匀光板」。这说明二代方案已经考虑到「灯光要均匀、不能刺眼」这件事，并且打算用一块匀光板来解决。这个细节很关键，我们在第九节的不足里还会再讨论它。

定稿：线稿与渲染

三代图纸中最终被执行的是这一版。先出线稿确认装配关系，再做彩色渲染确认外观效果。

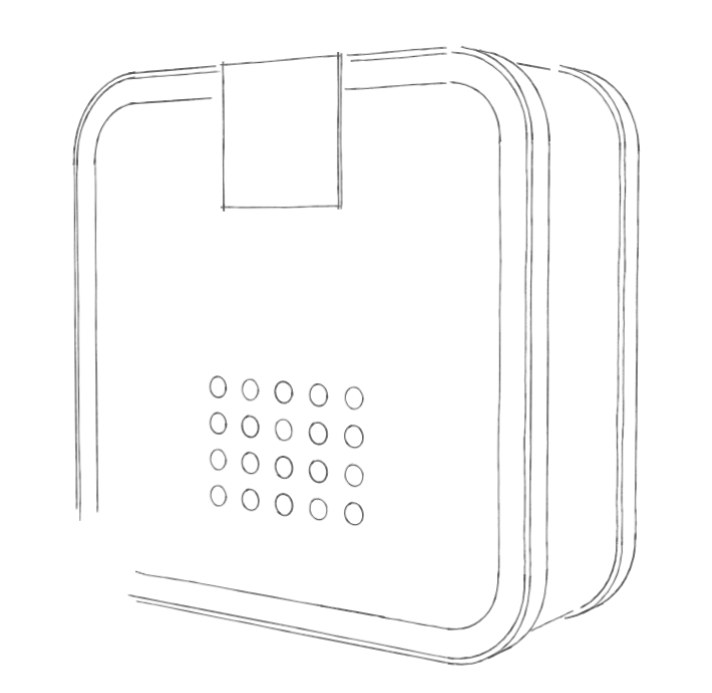

图 4-3 定稿结构线稿：圆角方形箱体，上开屏幕窗口、下设 5×4 透音孔阵，右侧可见箱体的分层板厚

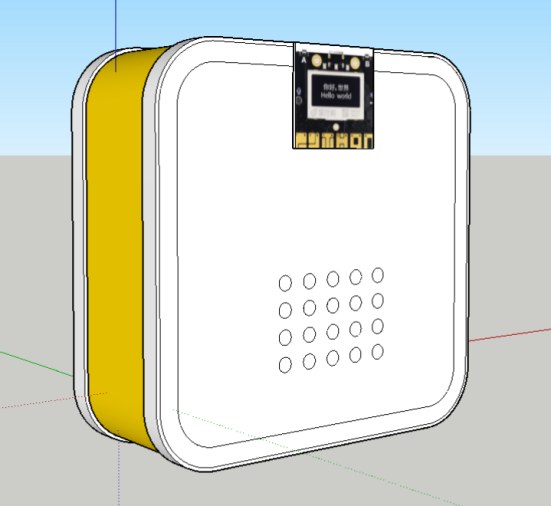

图 4-4 定稿结构彩色渲染：白色箱体配黄色边框，顶部露出掌控板，透音孔阵位于正面中下部

线稿与渲染图交代了三个设计决定：

• 外形做圆角方盒而不是球形。图 4-3 里箱体的四条竖边都做了明显的倒角过渡，这不是为了好看——直角木盒在宿舍床头容易磕手，圆角能少一份隐患。
• 屏幕开窗偏上、透音孔偏下。屏幕在上，躺着也能看到当前模式；透音孔在中下，声音从枕边传出，方向更接近人的耳朵。
• 边框是独立零件。图 4-4 里那圈黄色边框与白色箱体是两件东西，它独立于箱体之外，既做收边遮缝，也用来卡住箱体内部的灯带。

图纸上的尺寸与实物之间还有一处差异需要说明：二代尺寸图标注的是 110×110×31mm，而论文正文与实物记录的是 10.7×10.7×4.3cm（即 107×107×43mm）。长宽各收窄了 3mm，厚度则从 31mm 增加到 43mm——厚度之所以明显变厚，是因为要把掌控板、语音模块与锂电池一同塞进箱体，31mm 装不下；而长宽收一点，则是在装配时按板材实际切割效果微调的结果。本文后续描述实物尺寸时一律以 10.7×10.7×4.3cm 为准。

4.2 外观设计：三次改版才定稿

外观设计的定稿过程比结构难得多，因为每一次改动都不是「更好看」，而是「不能用」。我们把三次改版如实记录下来。

第一次改版：圆形灯罩 → 方形箱体

最初我们想做一个圆形灯罩，模拟月亮陪伴入睡，觉得这个意象很温柔。但实测下来两个问题都很致命：一是圆形灯罩的直径要做得比较大才能容纳板子与电池，放在宿舍床上占地面积太大；二是为了照亮整个球面，灯必须开得很亮，结果整间宿舍都被照亮，直接影响到同宿舍其他同学的休息。回顾图 4-1 那份初版图纸可以看到，球体直径达 150mm，投影面积比后来的方盒大了将近一倍——这个数字把「占地大」从主观感受变成了可以比较的事实。于是我们放弃圆形，改用长方体盒子——论文里写的工程结构要求是「形为长方体盒子，长宽各为十厘米左右，高为五厘米，减少宿舍床铺的占地面积和空间体积」，这条要求正是从这次失败里总结出来的。

第二次改版：旋钮／角度传感器 → 触摸键

控制方式我们一开始考虑用旋钮和角度控制传感器，因为「转一下」看起来比「点一下」更直观。但实际给同学试用时发现，人在半睡半醒的状态下根本分不清旋钮转到了哪个角度，经常调错亮度。反而是掌控板板上自带的 6 个金手指触摸键最省事：手指碰到哪个触点就是哪个功能，不用看、不用记角度。这个改动直接决定了后面整套交互设计——把功能各自绑定到一个触点，而不是共用一个连续调节器。

第三次改版：单纯灯光 → 灯光＋语音，并新增照明模式

第二次团队讨论（2024 年 3 月 19 日）记录里写着两条决定，原文摘录如下：

• 「睡眠模式灯光提醒不明显，加入语音提醒」
• 「利用 3D 打印技术进行外盒的制作」
• 「新增照明灯，以备不时之需」

第一条是因为我们在测试时发现，呼吸节律只靠灯光亮暗去提示，闭眼之后就完全接收不到信息了。加了语音模块之后，每一段节律都有对应的语音引导（如「四秒吸气」「请憋气七秒」），使用者可以全程闭眼跟着做。第三条则是一个很实际的补充——灯就在床头，睡前看两眼书也正好能用。

至于外观的最终形态，图 4-5 与图 4-6 是定稿实物：木质箱体呈红棕色，前面板为米白色，掌控板嵌在正面正上方，透音孔阵在屏幕下方。

图 4-5 定稿实物（正面）：木质箱体配米白前面板，掌控板屏幕与 A/B 按键直接外露，下方为 5×4 透音孔阵

图 4-6 照明模式下的实物外观：灯带在箱体内部点亮，光线从面板缝隙与透音孔透出，形成柔和的整体泛光

需要如实说明一处：图 4-1、4-2 的结构设计效果图中，箱体为白色、边框为黄色；而定稿实物（图 4-5、4-6）采用的是红棕色木质箱体。渲染图呈现的是设计阶段的方案配色，实物在板材选色与粘合后呈现出木色，两者结构一致、配色不同。这一点我们不打算含糊过去——设计图与成品有差异是创客项目的常态，如实标出比强行统一更诚实。

4.3 激光切割：箱体板件

箱体的六块板件用激光切割机加工。切割文件在 LaserMaker 1.4.0 里绘制，图纸包含外轮廓、屏幕开窗与 5×4 的透音孔阵。

图 4-7 激光切割设计图纸（LaserMaker 1.4.0）：外轮廓、屏幕开窗与 20 个透音圆孔一次成型；右下角加工工艺表显示切割速度为 20、功率为 60

速度 20、功率 60 这一组参数是切割木质薄板的常用组合：速度放慢保证切透，功率控制在中等避免板材边缘被烧焦发黑。因为透音孔有 20 个、孔径又小，如果功率过高，孔边缘会碳化变脆，装进箱体后一碰就掉渣，所以这一组参数是被孔径逼出来的。

4.4 3D 打印：灯边框

灯边框单独用 3D 打印完成，因为它是圆角过渡件，激光切割切不出这种圆润的收边。

图 4-8 3D 打印切片预览：圆角方形灯边框，切片显示预计用时 1 小时 22 分钟、耗丝 0.66 米（约 5 克）

打印参数不是我们手动设的，而是切片软件根据模型尺寸自动估算的：1 小时 22 分钟、0.66 米丝、5 克。这个体量对校园创客空间来说非常友好——一节课的时间就能打出来，耗材成本几乎可以忽略。

4.5 装配与调试

装配与调试是两个并行的过程：一边在电脑上改程序，一边在台面上改硬件。

调试中真正花时间的部分不是「写程序」，而是「改程序」。论文里那句「改代码太折磨人的耐心和细心」是实话：灯光的每一段时长、亮度每一次递增的步长，都要反复试——呼吸太快像急促喘气，太慢又让人等得心慌。最后定下来的节律是平静模式亮 1 秒、灭 1 秒；睡眠模式 4 秒渐亮、7 秒保持、8 秒渐灭，这个比例是我们几个同学轮流躺着闭眼试出来的。

第三次团队讨论（2024 年 3 月 30 日）记录里写着两条决定：「拍摄内容质量低，约定下次拍摄时间」与「将外观粘合进行巩固」，这两条对应的就是下面这一步：箱体各板件用胶粘合加固，以及把成品单独运行的过程重新拍一遍，以便归档。

装配完成后的成品尺寸为 10.7 × 10.7 × 4.3cm，单手握持刚好，重量轻，可以直接放在枕头边或书桌上。

五、编程流程分析

5.1 程序总体结构

整个程序由 13 段脚本组成，可以归成四类：
