ESP32驱动STCC4二氧化碳传感器，I2C读取与校准

[

STCC4是一款颠覆传统的新一代CO₂传感器，采用Sensirion STCC4高性能气体传感芯片，基于热导（TC）测量原理，能够对空气中的二氧化碳（CO₂）浓度进行稳定、精准的测量。并直接输出ppm单位的二氧化碳浓度数据。该传感器具有出色的长期稳定性和抗干扰能力，适合在复杂环境下持续运行。

1、传感器特性

供电电压：3.3~5V

通信接口：I2C

测量气体：二氧化碳（CO₂）

测量范围：400~5000ppm（理论测量范围可达380~32000ppm）

测量精度：±(100 ppm+10%读数) @400~5000ppm, SHT4x温湿度补偿

响应时间：20s (Typ.)

工作温度：10~40 ℃

工作湿度：20~80% R.H（无凝结）

工作电流：4.2mA@Peak, 950μA@持续测量，100μA@单次测量，10秒采样，1μA@睡眠模式

2、硬件原理图

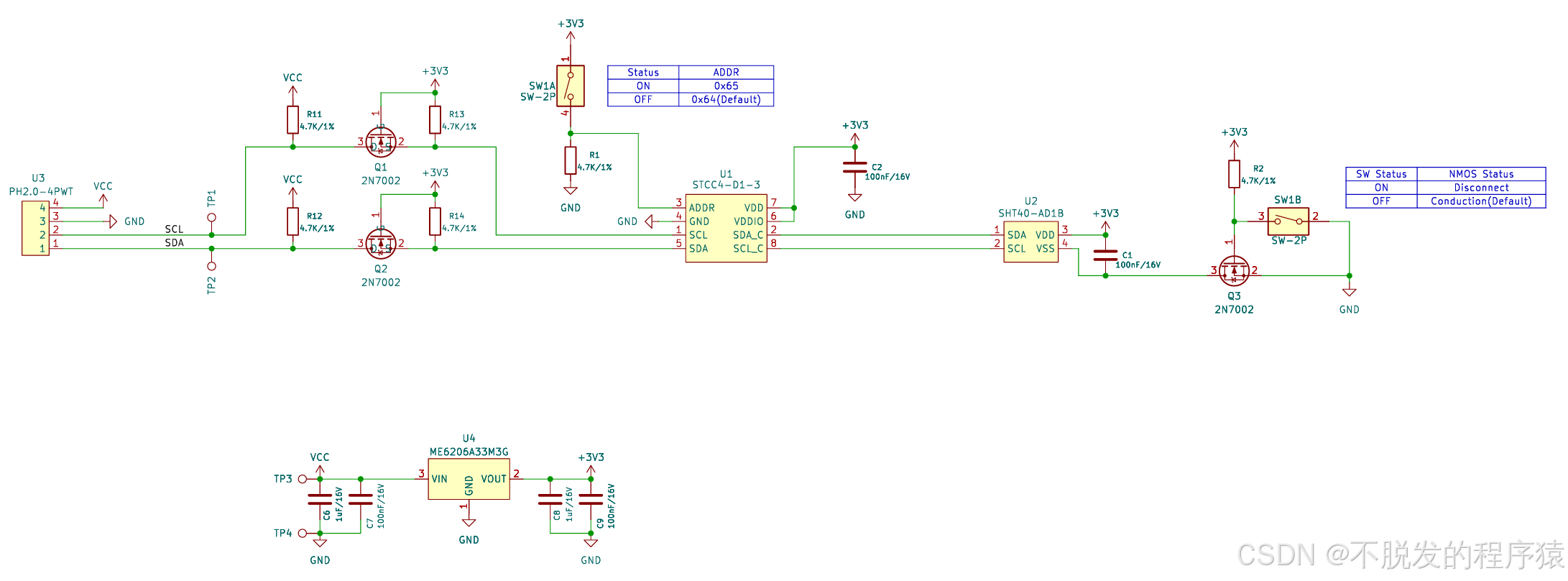

传感器原理图如下所示：

3、控制器和传感器连线图

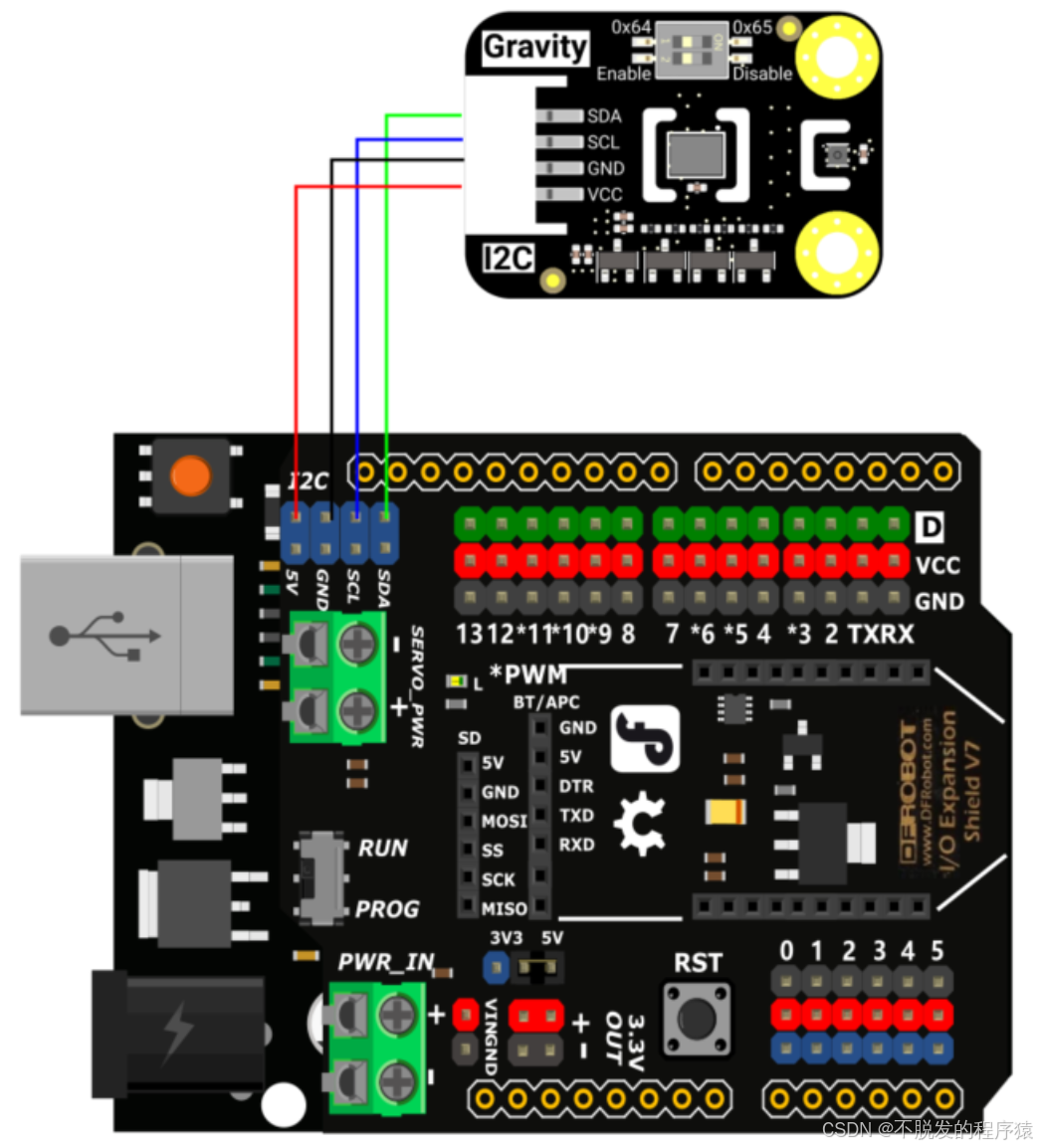

控制器和传感器连线图如下所示：

4、驱动程序

4.1、连续测量

驱动程序如下所示：

/*!
 *
 * @copyright Copyright (c) 2025 DFRobot Co.Ltd (http://www.dfrobot.com)
 * @license The MIT License (MIT)
 * @author [lbx](liubx8023@gmail.com)
 * @version V1.0
 * @date 2025-08-14
 * @url https://github.com/DFRobot/DFRobot_STCC4
 */

#include "DFRobot_STCC4.h"

/**
 * 手动设置温度补偿
 * 范围是 10 - 40℃.
 * 单位是摄氏度
 * 当且仅当板载拨码被设置为Disable处会生效
 */
const uint16_t tCompensation = 26;

/**
 * 手动设置湿度补偿
 * 范围是 20 - 80%RH.
 * 当且仅当板载拨码被设置为Disable处会生效
 */
const uint16_t hCompensation = 55;

/**
 * 手动设置气压补偿
 * 范围是 400 - 1100 hPa.
 * 单位是 hPa.
 */
const uint16_t pCompensation = 950;

/**
 * 从传感器处获取的环境温度
 * 如果拨码设置为Disable，即未连接温湿度传感器，该数值将采用默认值或设定值。
 */
float temperature;

/**
 * 从传感器处获取的环境湿度
 * 如果拨码设置为Disable，即未连接温湿度传感器，该数值将采用默认值或设定值。
 */
float humidity;

/* 从STCC4获得的二氧化碳浓度. */
uint16_t co2Concentration;

/* 传感器的状态. */
uint16_t sensorStatus;

/**
 * 该传感器可通过两个特定地址（0x64 和 0x65）进行通信。
 * 拨码开关（适用于 Gravity 版本）：电路板上一个可手动拨动的小开关。
 */
const uint8_t ADDR = 0x64;

DFRobot_STCC4_I2C sensor(&Wire, ADDR); // 使用 I2C 地址 ADDR 创建 DFRobot_STCC4_I2C 类的实例。

void setup() {
  Serial.begin(115200);
  while(!Serial) delay(100); // 请等待串口就绪。
  Serial.println("This is a demo of continuous reading sensor data.\n");

  /* 初始化传感器 */
  while(!sensor.begin()){
    Serial.println("Init error!");
    delay(500);
  }

  /* 唤醒传感器 */
  sensor.wakeup();
  delay(10);

  /**
   * 获取传感器ID
   */
  Serial.print("ID: 0x");
  Serial.println(sensor.getID(), HEX);

  /**
    * @brief 设置温湿度补偿
    * @param 温度 温度补偿值
    * @param 湿度 湿度补偿值
    * @return 成功则为 true，否则为 false
    */
  if(sensor.setRHTcompensation(tCompensation, hCompensation)){
    Serial.println("Set RHT compensation successful.");
  }else{
    Serial.println("Set RHT compensation error!");
  }

  /**
    * @brief 设置压力补偿
    * @param 压力 压力补偿值
    * @return 成功则为 true，否则为 false
    */
  if(sensor.setPressureCompensation(pCompensation)){
    Serial.println("Set pressure compensation successful.");
  }else{
    Serial.println("Set pressure compensation error!");
  }

  sensor.startMeasurement(); // 开始测量
}

void loop() {
  delay(2000);
  /**
    * @brief 读取测量数据
    * @param co2Concentration Pointer 用于存储二氧化碳浓度
    * @param temperature Pointer 用于存放温度数据
    * @param humidity Pointer 用于存放湿度数据
    * @param sensorStatus Pointer 用于存储传感器状态，0 表示正常，否则表示错误。
    * @return  成功则为 true，否则为 false
    */
  if(sensor.measurement(&co2Concentration,&temperature,&humidity,&sensorStatus)){
    Serial.print("CO2:");
    Serial.print(co2Concentration);
    Serial.print(" ppm ");
    Serial.print(" temperature:");
    Serial.print(temperature);
    Serial.print(" ℃ ");
    Serial.print(" humidity:");
    Serial.print(humidity);
    Serial.print(" % ");
    Serial.print(" status:");
    Serial.println(sensorStatus);
  }
}

串口监视器输出二氧化碳浓度，温湿度数据。

向传感器哈气后，二氧化碳浓度明显上升。

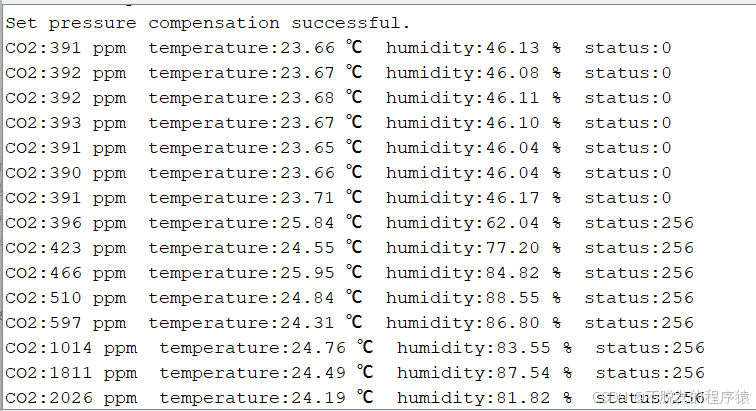

运行效果如下所示：

4.2、校准

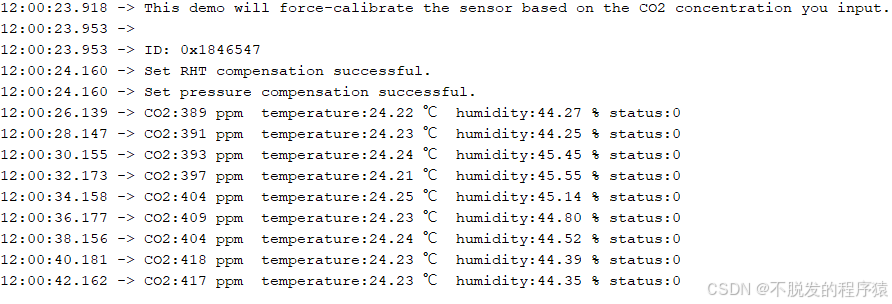

该程序首先进行30次连续采样，然后进行校准，随后继续进行连续采样。

如果连接温湿度传感器，则可以获取二氧化碳浓度和温湿度。

如果未连接温湿度传感器，获取的温湿度值为默认值。
