雨滴传感器怎么接线？Arduino雨水检测自动收衣教程

晾在外面的衣服突然被雨淋，是多少人经历过的心塞。雨滴传感器模块就是为“检测下雨”设计的：它靠板上那片格栅状的感应区，滴到水时电阻变化，判断出有没有雨。这篇文章讲清接线和自动收衣/关窗的逻辑。

两个部分：感应板加运算板

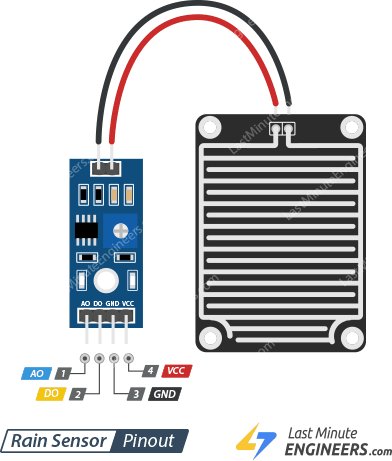

雨滴模块通常是两块：一块是带梳齿状铜箔格栅的感应板，负责接触雨水；另一块是带比较器、电位器和引脚的运算板。感应板上的铜箔之间本来绝缘，一旦有水（哪怕是雾气凝成的水膜）跨接在导电格栅上，就会把两个电极导通，让电阻大幅下降，这就是检测的原理。

运算板上一般引出VCC、GND、DO、AO四个脚。DO是数字输出，比较器判“有没有水”后输出高低电平；AO是模拟输出，电压随水量/雨势连续变化，能粗略判断雨大还是雨小。

接线顺序和防腐蚀要点

接线要说清楚：感应板上的信号线与运算板对应接口连好，运算板的VCC接Arduino的5V、GND接GND、DO接一个数字脚。这里有个容易被忽略的点——感应板长期带电容易电解腐蚀，很多接法会建议给VCC单独加一个可控引脚，程序里间歇性供电，只在要检测时才上电，能明显延长感应板寿命。

逻辑很简单：读到DO电平翻转（检测到雨）就让舵机把晾衣架收回来，或者驱动电机关窗、蜂鸣器提醒主人收衣服。想更精细，读AO的电压，雨点密集时导通更多、电压变化更明显，可以判断雨势大小决定要不要提前收。

一个关键坑和一个调优思路

最大的坑是感应板怕脏：铜箔表面积灰、氧化后，即使没下雨也可能因为表面潮气或灰尘导电造成误触发。用的时间长了要定期用酒精棉擦拭一下格栅，保持干燥清洁。

另一个是雾气和湿气容易引起“错觉检测”：高湿度天即便没雨，板子表面也会凝水膜触发。想稳一点，可以加湿度传感器做二次确认，或把阈值调严，只有雨水明显时才动作。装的时候让感应板稍微倾斜，别积水太久泡坏铜箔。

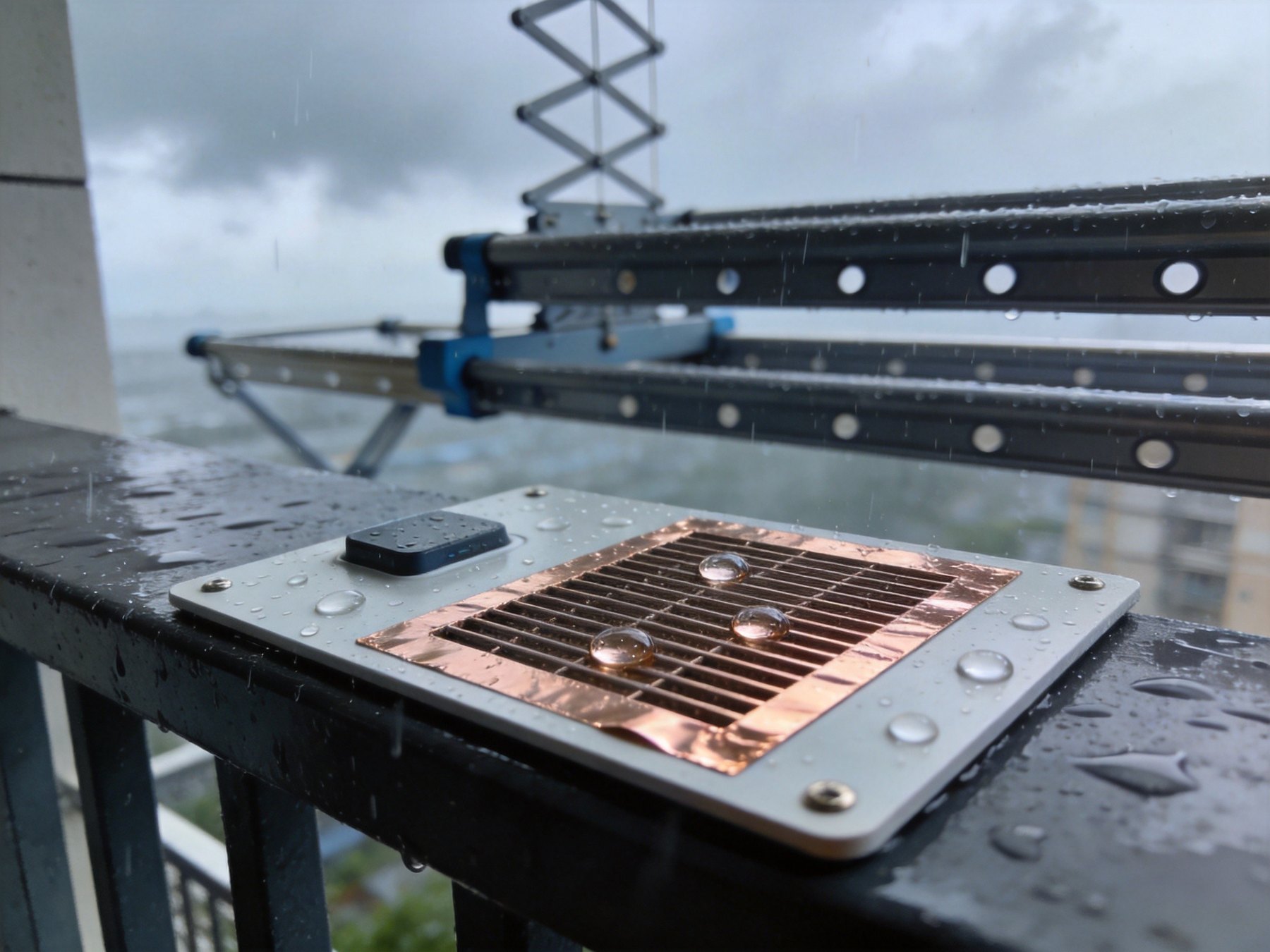

总的来说，雨滴传感器是给“看天色”项目接上实际感知能力的好部件。搭个自动收衣架、雨天关窗器，它都是能真正帮上忙的小件。
