紫外线传感器怎么接线？Arduino GUVA-S12SD测紫外线指数和电压换算

想出门前知道今天紫外线强不强，或者给大棚、UV灯做监测，一颗紫外线传感器就能搞定。GUVA-S12SD是个很常见的紫外光敏芯片，直接把紫外线强度转成线性电压，接上Arduino的模拟口读一下就能算出紫外线指数。这篇讲原理、接线和换算。

GUVA-S12SD怎么工作

它是块氮化镓光电二极管，只对紫外波段（大概240到370nm）敏感，对可见光几乎没反应，所以不用滤光片就能直接测UV。关键是好换算：它输出的电压和紫外线指数基本成正比，大约是0.1V对应1个指数点，阳光直射时大概输出0.5V左右，对应紫外线指数5。

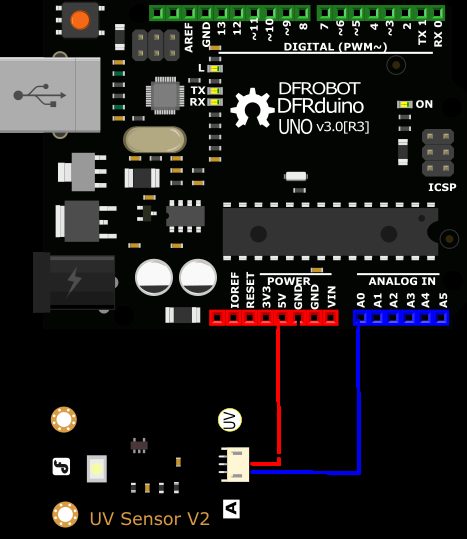

紫外线传感器接线

三根脚很简洁：VCC接5V（部分板3.3V也能用）、GND接地、OUT接Arduino的模拟口A0。它对电压要求不高，因为输出上限也就1V左右，完全在ADC安全范围内，不需要电平转换。板上一般已经带了运放把微弱的光电流放大成好读的电压，直接插上就能用。

接好线，代码核心就一行换算：先analogRead(A0)拿到0到1023的原始值，再配上电压换算系数转成毫伏，然后除以100就是大致紫外线指数。想更准就把参考电压改到内部1.1V，ADC的整个量程都能用在紫外读数上。

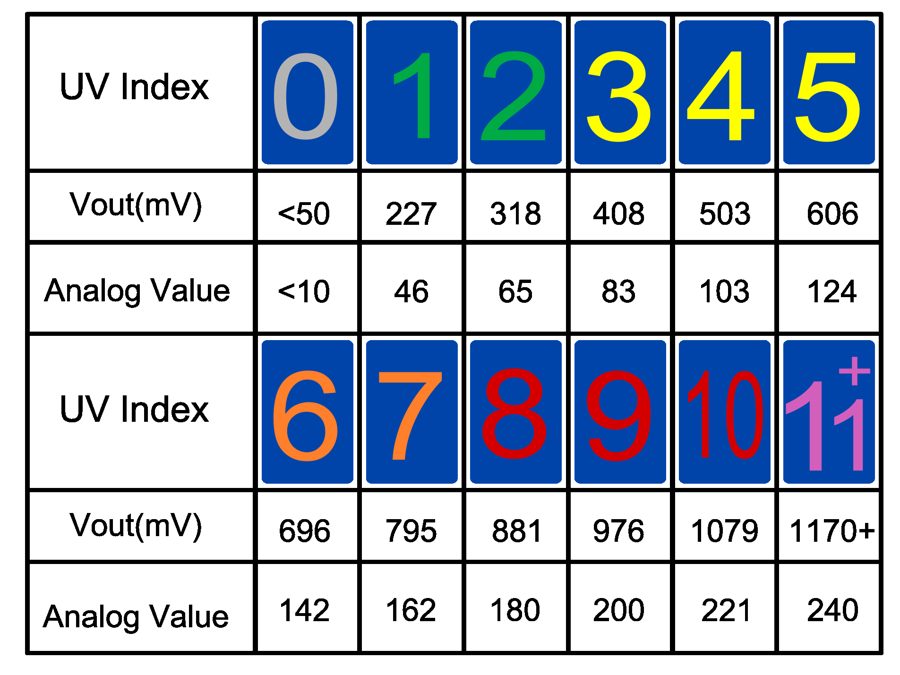

读数和紫外线指数怎么对应

芯片手册给的对照很直观：电压0到1100毫伏大致对应紫外线指数0到11。室内或有遮挡时电压会掉到几十毫伏以下，往往读出来就是0，属于正常现象——它只对到达传感器的紫外线敏感。想看高强度就别隔着玻璃测，玻璃会挡掉大部分UVB，读数自然偏低。

用它做紫外线指数提醒特别合适：读到的指数超过某个阈值，就让蜂鸣器响一下或者屏幕变色提示防晒。配合之前的LCD、蜂鸣器模块，一套完整的紫外线监测小站就出来了。里面那个阈值和滑动平均，按自己的使用场景多调几轮就顺手了。
