SW520D倾斜开关怎么接线？Arduino检测角度倾斜报警的消抖处理

SW520D是个挺有意思的小东西，内部藏着一颗金属滚珠和一个导电触点，只要板子倾斜到一定角度，滚珠一滚就把电路接通。因为它便宜、响应快，常被用来做防盗报警、跌落检测、万向节复位这类需要感知姿态的小项目。这篇讲它怎么接、怎么读、怎么消抖。

SW520D是什么原理

它本质上是一个滚珠开关（ball switch）。内部装了一颗可以滚动的金属珠，器件竖着时珠子和触点分开，回路断开；倾斜到大约15到45度时珠子滚到触点位置，回路导通。模块上通常已经带了LM393比较器和电平转换，直接输出电压高低信号，方便单片机读取。

SW520D模块接线

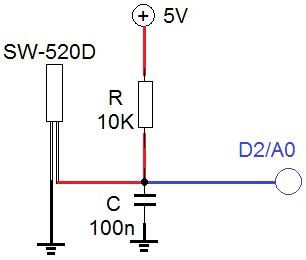

三个脚的模块很直接：VCC接3.3V或5V、GND接地、DO/OUT数字输出接一个数字引脚。接到Arduino上，用digitalRead就能读到高低电平。原理上内部是一颗10k上拉加100n电容滤波的组合，触点在倾斜时拉低电平输出，读起来很干净。

接好线，代码就很简单——循环里digitalRead，读到高就是没倾斜、低就是倾斜了，可以据此点亮LED、放个蜂鸣器报警，或者直接print到串口看状态。

为什么一定要处理抖动

滚珠开关的天性就是会有抖动。珠子滚动时不是一下就到位，而是会弹几下，如果直接拿原始电平去触发动作，会出现重复触发、误报警。处理办法就是软件消抖——检测到电平变化后，隔几十毫秒再读一次确认，或者只记录一次变化。加个简单的延时或状态锁存，报警就干净了。

用SW520D做倾斜报警很省事，一个模块一根杜邦线就能搞定。配合电流大的负载时记得别让IO口直接扛，加个三极管或继电器去驱动报警电路更稳妥。这种小滚珠开关虽然精度不高，但胜在便宜可靠，做姿态级别判断完全够用。
