HC-SR04超声波测距模块怎么接线？Arduino避障小车触发和回波预置详解

做自动避障小车、车库测距告警，很多人第一个用的距离传感器就是HC-SR04。它价格便宜、原理直观，靠发射超声波再听回声的时间差来算距离，几块钱就能让机器人"看见"面前的东西。这篇把它的四个引脚怎么接、脉冲怎么触发、距离怎么算讲透，顺带说几个容易卡壳的点。

先看懂HC-SR04的四根线

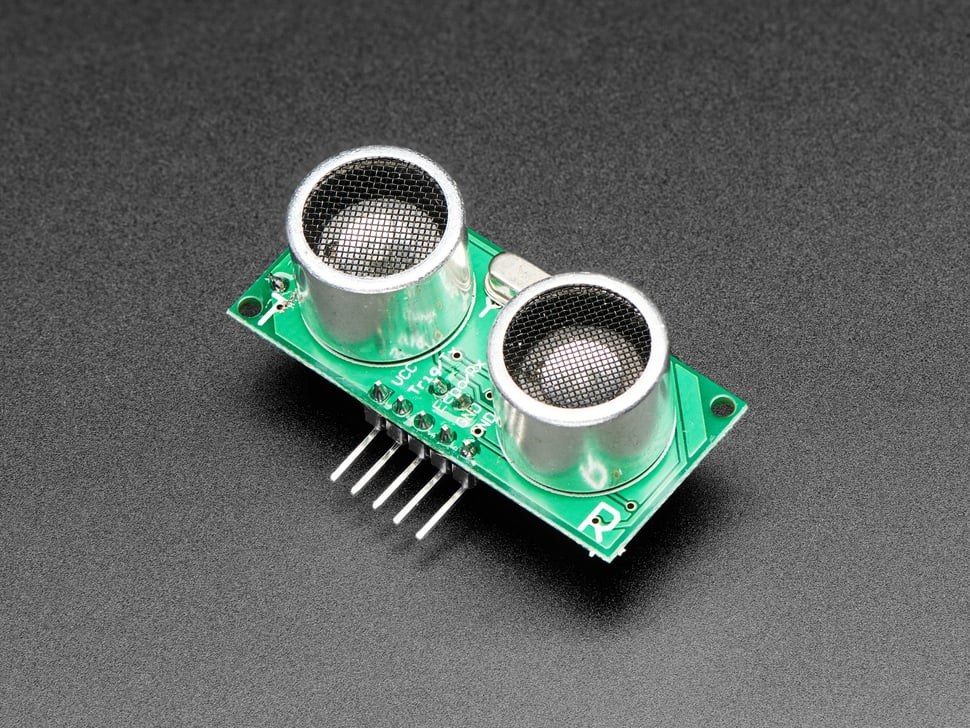

模块正面是两颗圆筒状的换能器，一颗负责发射超声波，一颗负责接收回波，整颗模块引出四个引脚：VCC接电源、GND接地、TRIG是触发输入、ECHO是回波输出。大部分模块VCC接5V，个别山寨版供电范围窄，按板子标注来。

要注意的是，HC-SR04的ECHO输出是5V的高电平信号。如果你的主控是ESP32、树莓派这类3.3V系统，直接接到引脚上可能烧IO口，中间串一个分压电阻或电平转换才是稳妥做法。

TRIG和ECHO怎么接线，怎么读数据

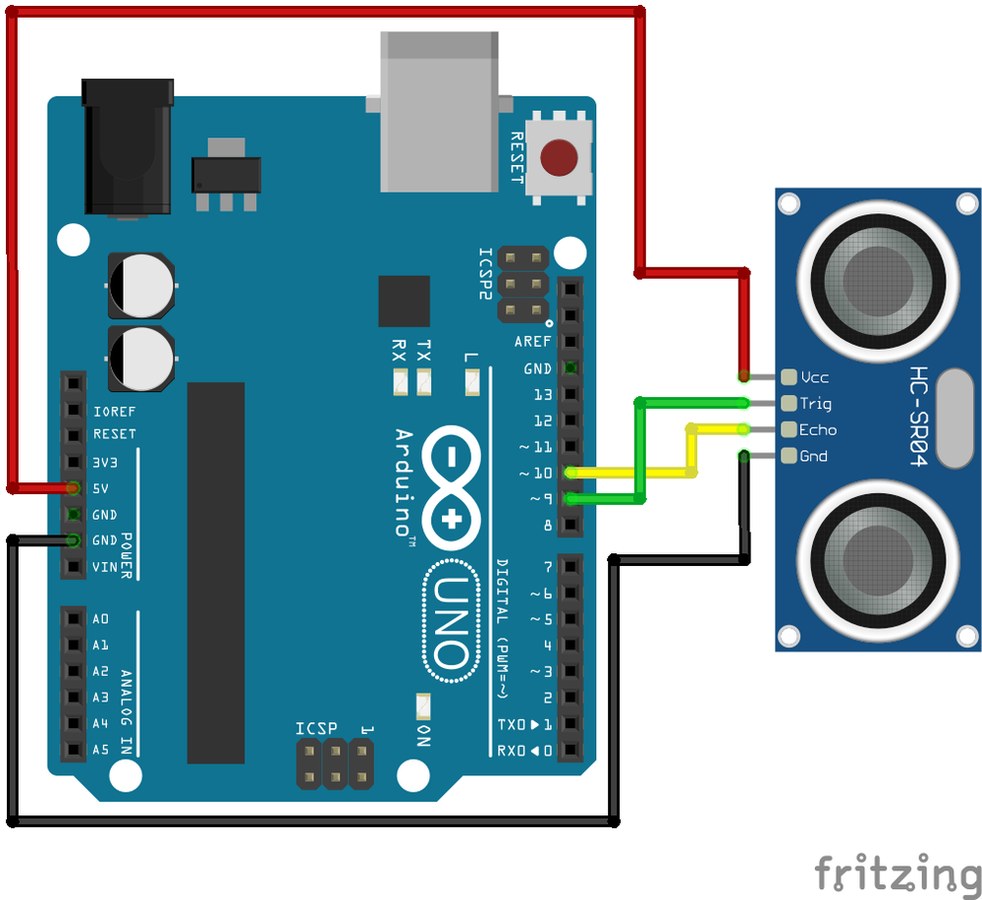

TRIG接Arduino任意一个数字输出脚，比如D9；ECHO接一个数字输入脚，比如D10。测量原理是：你给TRIG发一个至少10微秒的高电平脉冲，模块就会发出8个40kHz的超声波，然后立刻把ECHO拉高，直到收到回波再拉低。ECHO高电平持续的时间就对应声波往返的时长。

距离的计算公式是：距离等于高电平持续时间乘以声速，再除以2，因为那是往返路程。声速常温下按340米每秒算，换算成厘米就是持续时间的微秒数除以58，误差在几毫米到一两厘米，做避障够用。

三个容易翻车的坑

第一个是两次测量之间要留够间隔，超声波余波还没散尽就急着测第二次，会读到之前的回声干扰，一般两条读之间留个几十毫秒的延时比较稳。

第二个是程序里脉冲时序要写对：先让TRIG拉低、延时几微秒，再拉高10微秒，再拉低。很多人一上来拉高没给足时长，模块根本没触发。

第三个是pulseIn读回来的时长要用对单位。Arduino的pulseIn默认返回微秒，直接按上面的公式转换就行，别当成毫秒除错了。

小提示：发射锥角和反射面

HC-SR04的探测是个范围，发射角大约15度左右，正对着的平面反射效果最好，斜着放来测角会明显变远。做避障小车时把模块装在车头正前方、略朝下，能避开远处地面和杂物的误判。

按这套接好线、把10微秒触发脉冲和微秒公式写对，超声波避障基本一遍就能跑通。卡壳多半在触发时长和延时这两处，顺着查很快就能定位。
