蜂鸣器模块怎么接线？Arduino无源和有源蜂鸣器区分及tone()发声详解

给小车加个提示音、给报警系统配个响铃、或者想用Arduino"奏乐"，蜂鸣器是最省事的发声元件。但市面蜂鸣器分有源和无源两种，接线和驱动方式差别不小，用错直接不响或乱响。这篇把区分方法、接线和tone()发声的原理讲清楚。

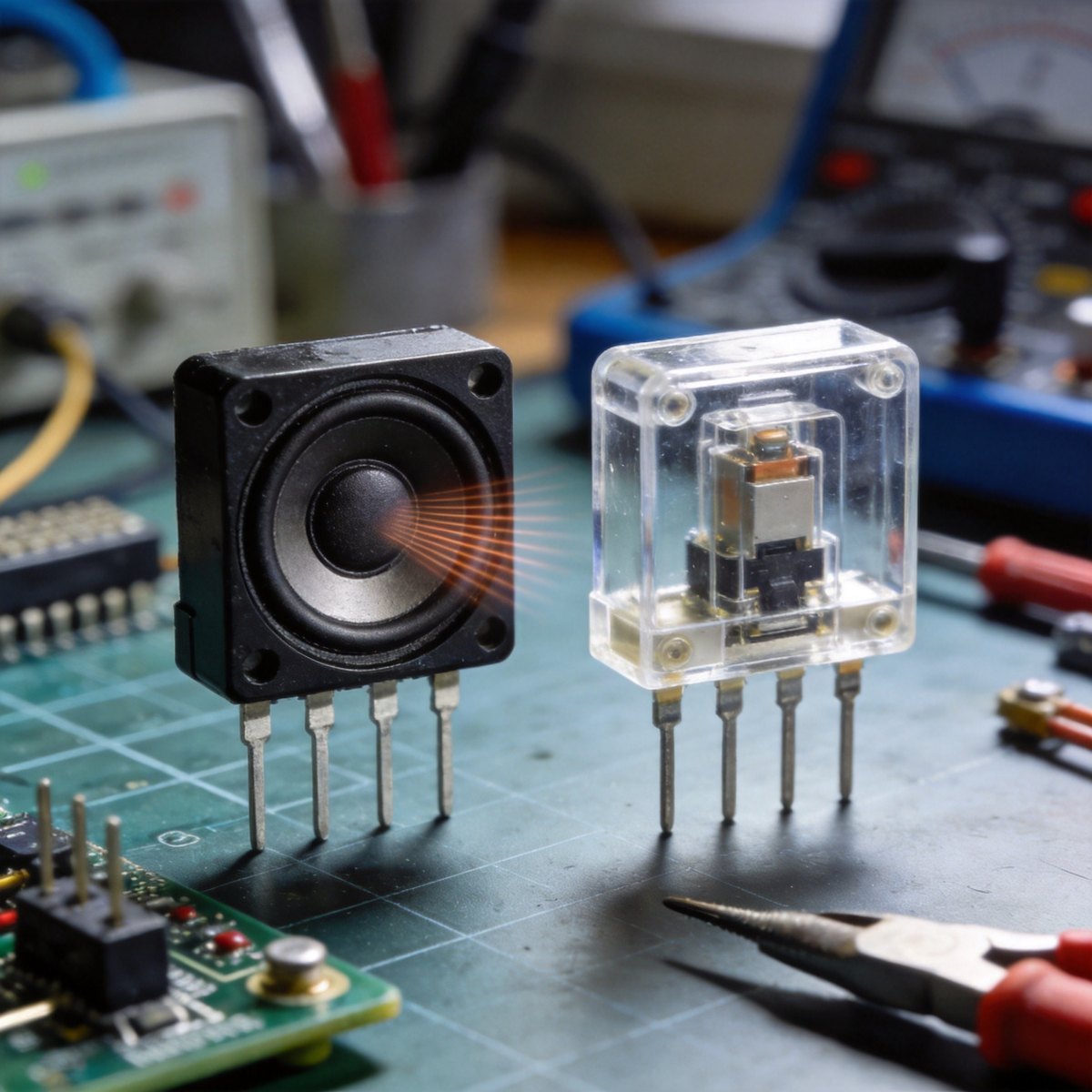

有源还是无源：先分清再接线

有源蜂鸣器内部自带振荡电路，只要给它通电就会自己发声，通常是固定音调的"嘀——"声，控制简单，用一个数字脚的高低电平就能开关。无源蜂鸣器内部没有振荡源，必须由外部给一个变化的方波（频率）它才会发声，音调可以随频率改变，适合奏旋律。区分方法：看底部标签或丝印，或者直接给引脚通一段直流电，响的就是有源、不响的是无源。

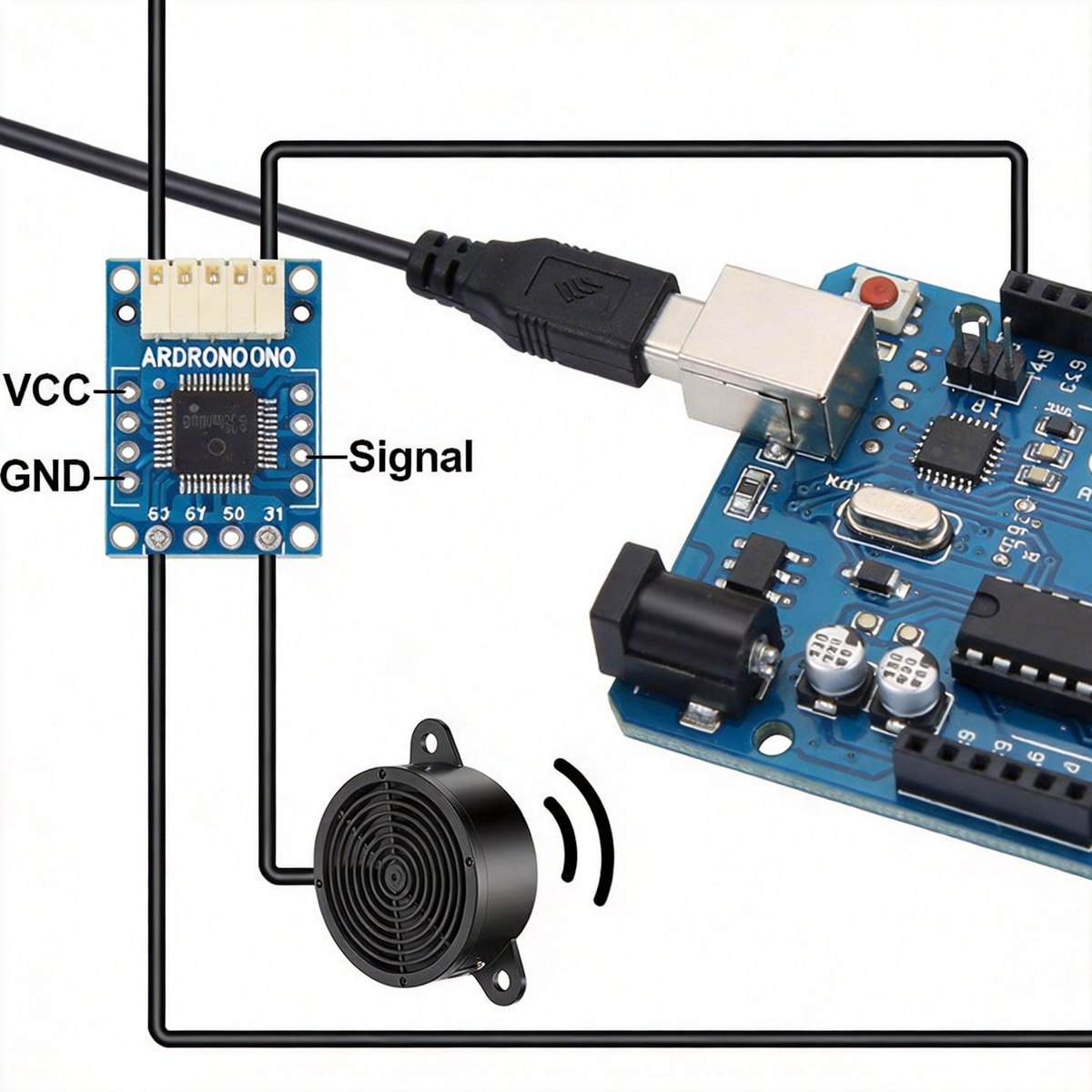

接线：电源和IO口

蜂鸣器模块一般有三个脚（VCC、GND、I/O或SIG）或两个脚。三脚模块像传感器一样VCC接电源、GND接地、信号脚接Arduino数字输出口；两脚的无源蜂鸣器一个脚接IO口、另一个接GND。三脚有源模块只要把IO脚拉高或拉低就会响，具体电平看模块设计。

要注意蜂鸣器电流不大，直接由IO口驱动一般可行；但如果是大功率蜂鸣器或需要大音量，最好通过三极管或驱动芯片来带，别让IO口硬扛。

无源蜂鸣器用tone()发声

让无源蜂鸣器发不同音调，用Arduino的tone(pin, frequency)函数最方便，它会在指定引脚输出指定频率的方波。例如tone(9, 440)就让9脚输出440Hz（标准A音），连起来就能奏简单旋律，用noTone(pin)停止。换频率就是换音高，很直观。

这里有个易踩的坑：tone()函数在大部分Arduino上依赖定时器2，而定时器2同时被analogWrite的PWM功能（比如pin 3和11）占用。一旦用tone，这些PWM脚的输出就会受影响，甚至冲突。所以用tone时尽量把无源蜂鸣器接在不依赖定时器2冲突的数字脚上，或者避免同时用那些PWM脚。

选型小建议

只要开关响铃报警，选有源蜂鸣器最省事；要做旋律、提示音带音调变化，选无源蜂鸣器配tone()。项目里两者混用也很常见，报警用有源、交互提示用无源。记清楚"有源自振荡、无源靠方波"，从源头上就少走弯路。
