MAX30102血氧心率模块怎么接线？Arduino手指测血氧和I2C地址避坑

想自己做个测血氧心率的小玩意，MAX30102是绕不开的选择。它把红光和红外两个LED加一个光电二极管整合在一个小模块里，手指往上一按，就能通过反射光的差异算出心率和血氧饱和度，很多智能手环就是它的亲戚。这篇聊聊接线和最常见的几个坑。

MAX30102是什么原理

它靠两路LED发光，红外（850-1000nm左右）被含氧的红细胞吸收得多，红光（600-750nm）被含氧少的吸收多，光电接收端把反射回来的光转成信号，再靠算法从波形里识别出每一次搏动，进而算BPM和SpO2。模块内部有LED驱动和环境光抑制电路，比用分立元件省心太多。

MAX30102怎么接线

模块是I2C接口，电源注意一下：传感器本体要3.3V，很多板上已经把电平和推挽处理好了，VIN接3.3V、GND接地、SDA接A4、SCL接A5就行。别拿5V直接怼VIN，我见过把板子烧了的。库用SparkFun MAX3010x或者MAX30105，都能兼容这颗。

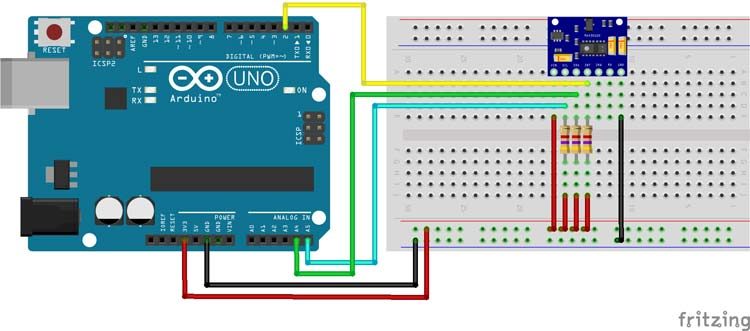

接线图里红-电源、黑-地、黄-SCL、蓝-SDA，颜色对齐就万无一失。那个INT脚是中断输出，可以暂时不管，普通读取用不上。

手指怎么放才能读准

代码里先begin，再setPulseAmplitudeRed把红光亮度调低点，用setPulseAmplitudeGreen(0)关掉绿灯（这颗没有绿灯，但库是通用的，关掉省心）。读的时候用小橡皮筋把食指轻轻固定到传感器上，松紧合适才稳定，手一抖读数就乱跳。

判断手指有没有放上去，用IR值做阈值最直观——手指没盖住时IR读数很高，盖住了明显掉下来，很多人靠这个打印提示让使用者把手指按好。血氧数值波动大也别慌，多数是手抖或握太紧，放松、压紧、稳住，读数就顺了。

测不准的两个隐藏坑

一是地址，MAX30102固定是0x57，如果I2C扫描找不到，先确认是不是模块供电问题，很多所谓坏板其实是供电不稳。二是别在强光下测，手指贴着传感器时尽量避开强光，不然环境光干扰会把波形搅得乱七八糟，读数自然就不准了。
