SW-420震动传感器怎么接线？Arduino碰撞检测报警教程

想做防盗报警、碰撞检测，或者记录一下“东西有没有被挪动”，SW-420震动传感器是个便宜够用的小部件。它本质上是个弹簧振动检测模块，遇到碰撞或晃动就输出一个电平变化，配合Arduino能快速搭出报警或计数逻辑。这篇文章讲清接线和用法。

模块构成：一个弹簧开关加比较器

SW-420模块的核心是一个振动开关元件，里面有一根弹簧，静止时通过弹簧形变保持特定通断状态，一旦有外力震动，弹簧晃动就让触点短暂通断，产生一个电平抖动脉冲。板上还有一个LM393电压比较器，负责把这个“有没有震”判断成稳定的高、低电平数字输出。

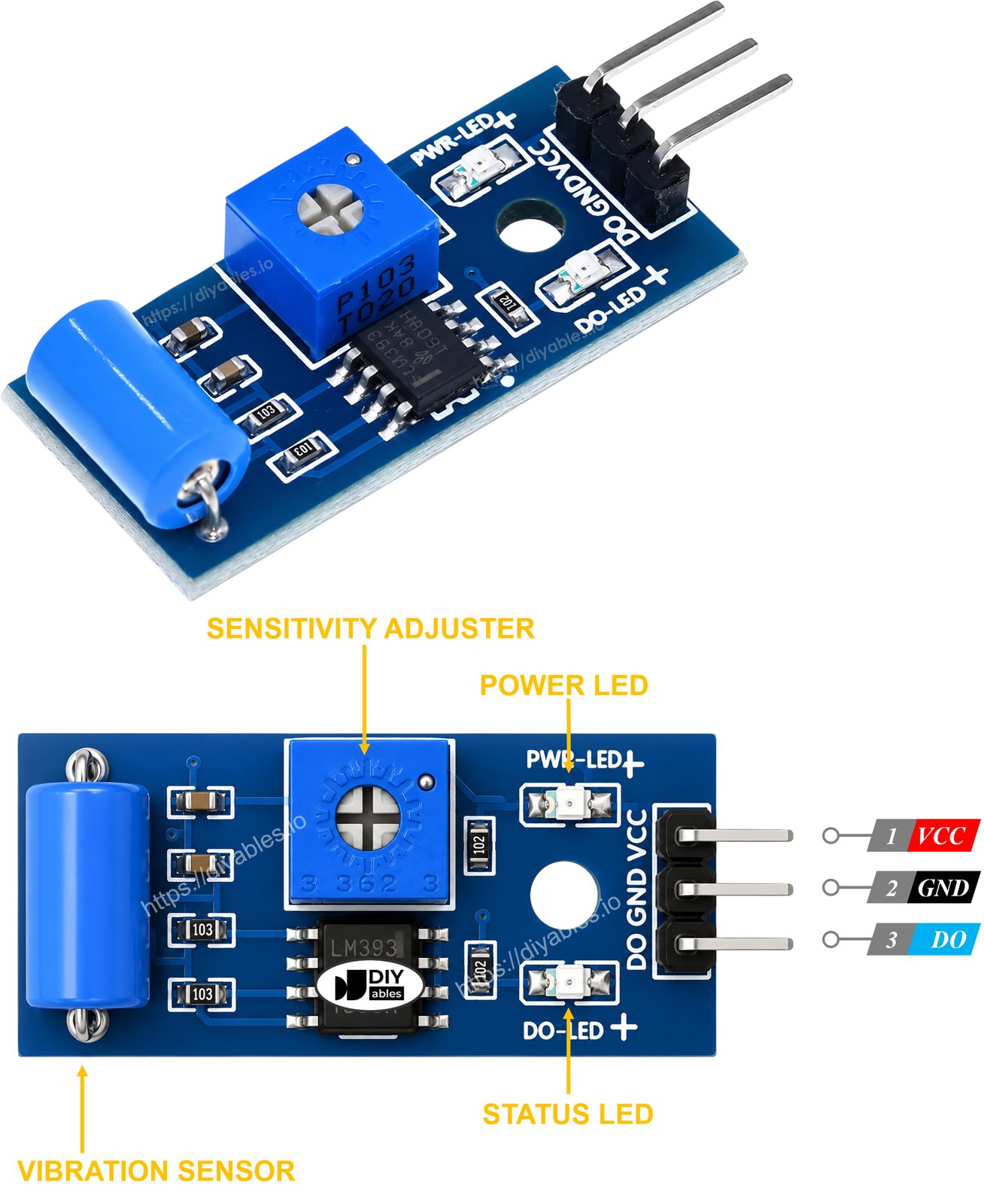

模块一般引出VCC、GND、DO（数字输出）三个脚，多数还带一个AO模拟输出脚。DO是经过比较器判断后的结果，适合接Arduino数字脚；AO是原始电压，反应更细腻，但日常用DO就够。板上还有一颗蓝色电位器，用来调触发阈值灵敏度。

接线和报警逻辑

接线很常规：VCC接5V，GND接GND，DO接一个数字脚，比如2号脚。想让震动有提示，可以再串一个有源蜂鸣器到另一个数字脚。程序就几句话：读到DO变成高电平（触发）就让蜂鸣器响、LED闪，Serial打印“检测到震动”，过一小段时间再复位，避免一直响。

这里要特别注意时序问题：弹簧开关的振动往往是几百毫秒内好多次通断，DO会输出一串脉冲而不是一个干净的高电平。所以代码里要么用“触发后锁定几秒”的思路，要么加延时消抖，别指望读一次就完，否则会误判成多次触发。

灵敏度调节和两三个坑

蓝电位器决定了“多大力算震动”：顺时针拧一般降低触发阈值（更灵敏），逆时针更迟钝。到底怎么调，最好边震动边试，找到“轻轻一碰就触发、静止不误报”的临界点，装进项目前先调好。

常见坑：一是供电和共地不稳，弹簧开关对电噪声很敏感，电源毛刺会被当成震动；二是接线模块型号很多，有的振动开关方向不同，装错方向可能静止状态和想的不一样；三是别指望它精确测震级，它只能告诉你“有没有震动”，给不了“震多强”。

SW-420做“碰一下就知道”的检测很顺手，报警、防盗、开门提醒、甚至机器狗碰到障碍的首次触发，都能用它。把它当一只电子“触觉神经”，配合阈值调试就顺了。
