HX711称重传感器怎么接线？Arduino搭配悬臂梁称重模块测重量校准详解

想给手机支架做个"过载报警"、给机器人加个压力反馈、或者干脆diy一台电子秤，绕不开的往往是称重传感器。而Arduino读称重有个天然短板：内置ADC只有10位，称重里微弱的应变信号根本测不准。HX711就是专门为这个来的——一颗24位ADC芯片，能把悬臂梁称重传感器那点微小变化放大并读得很细腻。这篇把它的四线接线、去皮和校准讲透。

先懂称重传感器和HX711的关系

悬臂梁称重传感器内部是一组应变片，摆成惠斯通电桥。受力时电阻变化，输出一个用毫伏计的微弱电压差。这个信号太弱，Arduino的10位ADC读出来糊成一片，所以中间得插一个放大器。HX711就是这么一颗24位ADC芯片，它把电桥的mV级信号放大后转成数字量，再由主控读出。这样称一杯水、几十克的微小重量也能有明显读数。

四根线到底怎么接

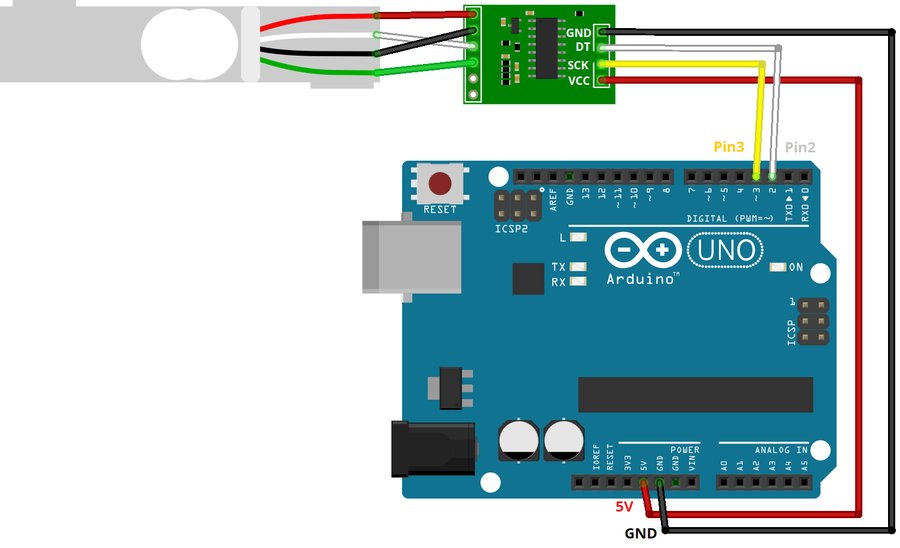

普通悬臂梁称重传感器引出红、黑、白、绿（有的蓝）四根线，对应电桥的E+、E-、A+、A-。接法是：传感器红色线接HX711的E+，黑色接E-，白色接A-，绿色或蓝色接A+。如果读数方向反了（越重数值越小），把A+和A-两根对调就行，这是最好查的。

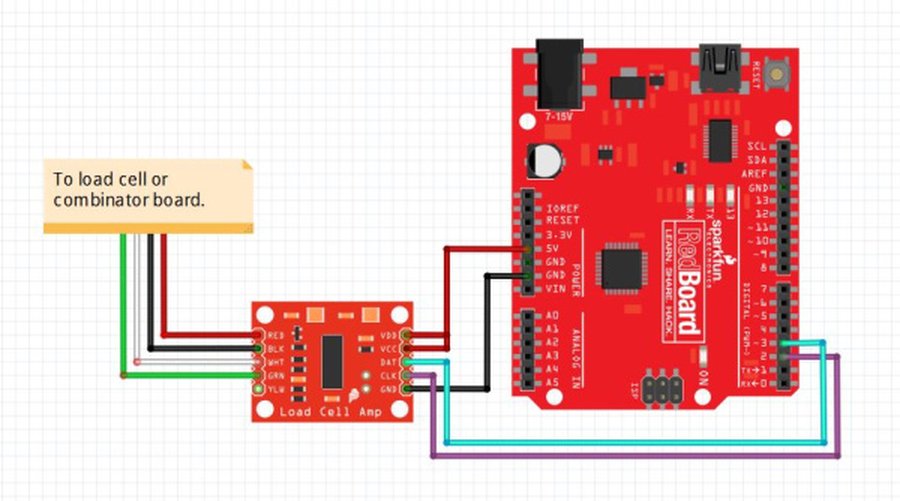

HX711这边接到Arduino很简单：VCC接5V，GND接GND，DT数据线接一个数字口（比如D2），SCK时钟线接另一个数字口（比如D3）。DT和SCK一般用任意两个数字GPIO都行，不一定非D2D3。

去皮和校准是出准数的关键

光接上线还不够，称重必须校准。用HX711.h或Adafruit的库，流程一般是三步：先set_scale()清零，再tare()去皮（把秤盘本身的重量归零），最后放一个已知重量的砝码，微调校准系数calibration_factor，直到读数等于砝码重量。在校准代码里，通过按+放砝码、按-去砝码来上下调整系数，这步是实测出来的，不是套用别人数值。电机、称装载平台上别在带重的情况下直接上电，稳定后再取读数会准得多。

几个容易踩的坑

第一，称重传感器的四根线特别细，焊的时候别捏坏，最好用排针或压线端子。第二，供电要稳，HX711和传感器都用同一个稳定的5V，别在用电机同一路电源上硬扛，干扰大读数会乱跳。第三，信号线别拉太长，长了容易受电磁干扰，必要时用屏蔽线。第四，如果是四个小应变片自己拼桥，得用组合板把四路汇成一路标准四线再接HX711。

把四根桥线接对、电源给稳、再花十分钟做个校准，HX711称重就能出准数。卡壳九成在线序和校准系数上，顺着这两处查基本就能绕开。
