ESP8266 WiFi模块怎么接线？Arduino串口发AT指令实现无线透传详解

想让Arduino连上WiFi、把传感器数据传到手机或电脑、或者做个无线遥控，ESP8266是最常见也最便宜的选择。它本身就是一个带WiFi的微控制器，常以串口模块形式出现，Arduino通过串口发AT指令就能让它去连网、当服务器、透传数据。这篇把它的接线、供电和AT指令用法讲清楚。

逻辑电平是3.3V，别直怼5V

ESP8266是3.3V逻辑器件，供电和逻辑都不建议直接吃5V（会损伤模块）。Arduino Uno的5V输出不要直接给模块供电，用3.3V输出更稳妥，而且要注意模块WiFi工作时电流不小，3.3V输出电流得够，必要时外接独立稳压供电。这是很多人一接就烧或一工作就重启的根源。

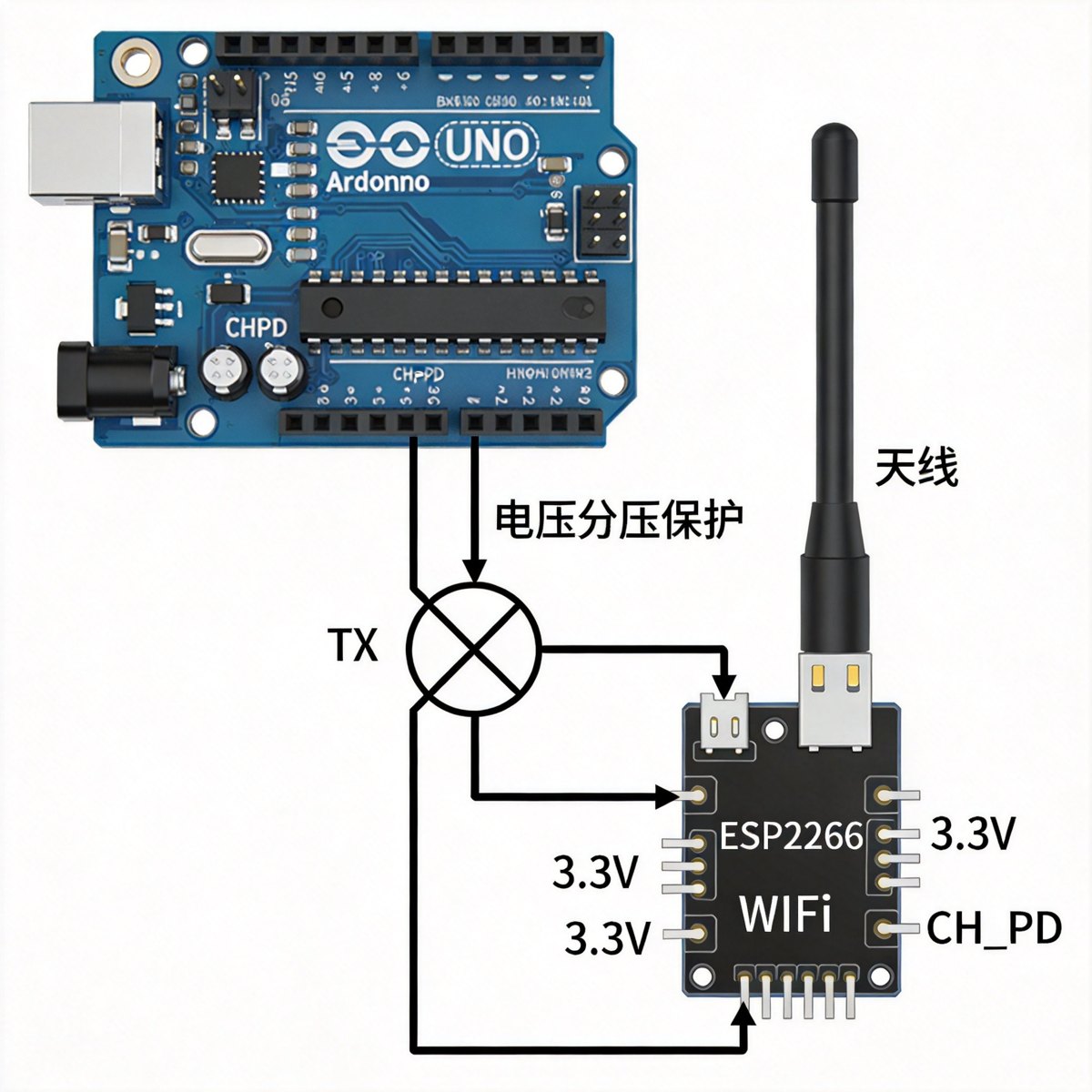

串口怎么接：交叉加电平保护

模块通过UART串口通信，常见引出VCC、GND、TX、RX（以及EN/CH_PD等）。接Arduino要交叉：模块TX接主控RX，模块RX接主控TX。关键在电平：Arduino Uno的TX输出是5V，直接进模块3.3V的RX有烧毁风险，稳妥做法也是串一个分压电阻或用逻辑电平转换。模块的TX到主控RX方向通常能直连。

CH_PD/EN脚通常要接高电平（有的板子已上拉）模块才工作；模块上电和设置WiFi需要时间，程序里要延时等它启动，别一上电就发指令。

用AT指令说话

模块出厂常内置AT固件，通过串口收发AT指令控制。常用命令包括测试是否通信的AT（返回OK）、连接WiFi的AT+CWJAP、查询IP的AT+CIFSR、建立TCP连接AT+CIPSTART、发送数据AT+CIPSEND等。第一次用可以先用官方串口工具配合串口调试助手发AT试通，确认波特率（有些固件默认115200，有的模块是74880或9600，要对上串口监视器的波特率）。

实测时把主控串口监视器的波特率设成和模块一致，发个AT回车，返回OK就说明通了。连上WiFi后，模块会分配一个IP，可以用浏览器访问或做TCP收发，实现把数据"透传"到网络。

两个常见坑

第一是波特率对不上，一直"乱码"或没响应，先在串口工具多试几个波特率定位。第二是传输英文和编码问题，纯ASCII数据最稳。做无线小车、远程数据采集等，ESP8266都能胜任；如果项目更复杂，也可以直接单独用NodeMCU这类板子烧自己的程序，灵活度和性能都更高。

把3.3V供电、交叉串口加电平保护、波特率对上、AT指令按顺序发，ESP8266就能稳定联网透传。卡壳九成在供电电流和电平上，先把这块夯实。
