VS1838B红外接收头怎么接线？Arduino遥控解码教程

桌上那堆家用遥控器，除了控制电视空调，其实还能用来控制你DIY的作品。核心就是一颗VS1838B红外接收头：它能解调遥控器发来的38kHz红外载波信号，把脉冲还原成数字码，Arduino配合库一读就能识别按了哪个键。这篇文章把接线和解码讲明白。

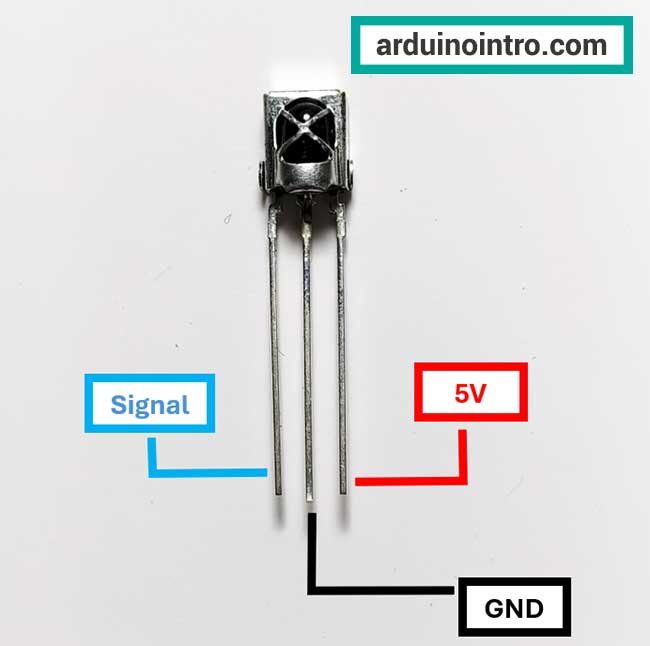

三根引脚，看清朝向再接线

VS1838B是带金属屏蔽壳的一体化红外接收头，正面有个朝外的接收窗口（一般黑色）。三个引脚从底面引出，通常排列是电源正、地、信号输出。不同厂商丝印略有差异，接线前一定对照你手上那颗的丝印，别想当然按方向猜——接反轻则读不到码，重则过热。

它只需要3.3V到5V供电，电流很小。信号输出引脚输出的是解调后的TTL电平脉冲，直接接Arduino一个数字脚就能读。

用IRremote库解码：几行代码读键值

Arduino解红外如果自己写解码逻辑很麻烦，直接用IRremote库最省心。接线：接收头VCC接5V、GND接GND、OUT接数字脚（比如11号脚），代码里配置好引脚，进初始化后调用接收函数，等遥控器发码，收到就打印出来。按一次遥控器，串口会输出这个键的编码值，多按几个键，就能把“哪个键对应哪个码”记下来。

拿到键值后，就可以在代码里做分支：按“1”亮灯、按“2”关灯，或者控制小车前进后退。遥控器的按键码就固化在代码里，之后即使换一台遥控器也只要把码重新采样一遍。

接收范围和三个高频坑

VS1838B的接收范围视环境而定，比较好的角度正对遥控器，几米内畅通；斜着或隔了玻璃会衰减，装作品时尽量让接收窗口朝向操作者。

坑主要有三个。一是红外怕强光直射，阳光、白炽灯、节能灯的频闪都可能干扰，白天户外或灯下可能误触发或收不到码，尽量避开或加遮挡。二是必须共地，接收头和Arduino之间的地要铺好。三是很多接收头信号输出是反相的，库已经处理了这点，但如果你自己写逻辑读到全反，别慌，是逻辑电平问题不是硬件坏了。

用VS1838B接收头，把家里闲置的遥控器变成你DIY小车的“无线手柄”，成本低、上手快，是既好玩又实用的入门项目。
