继电器模块怎么接线？Arduino 5V继电器控制220V大功率设备，COM NO NC三端详解

想用Arduino去开关灯、电磁阀、水泵或者220V的电器，里面的可编程器件本身神经太弱、直接驱动不动强电，这时候就要一个"开关管家"——继电器模块。它的原理很简单，用低电压小电流去驱动内部电磁线圈，线圈得电吸合触点，从而控制高电压大电流的通断，相当于在你家电路和信号板之间加了一层物理隔离。这篇把模块背面那几组引脚怎么分、常开常闭到底啥意思、代码怎么让它"啪嗒"一声讲清楚。

模块引脚：控制侧和负载侧要分清

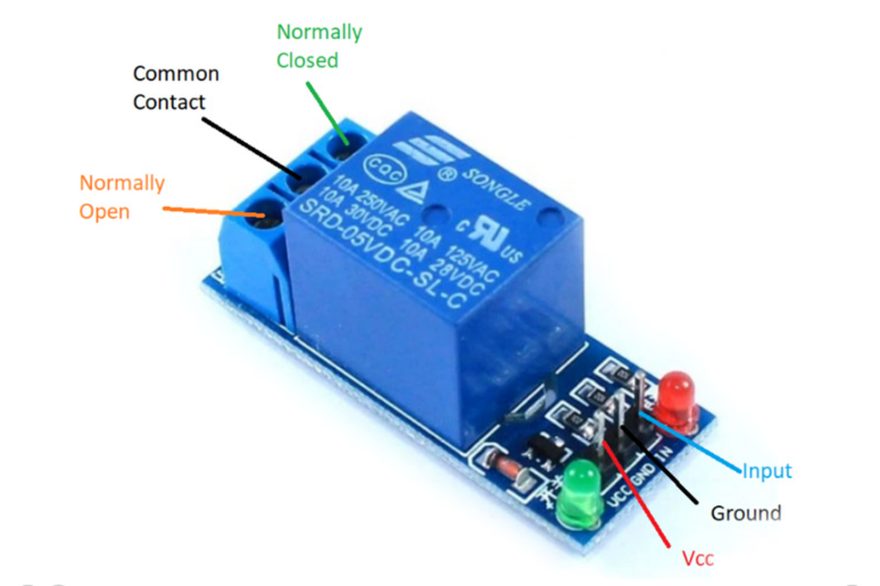

5V继电器模块上通常有两块区域。控制侧面向Arduino，一般三个脚：VCC接5V、GND接地、IN是触发脚接数字口。负载侧才是真正接强电的地方，有COM、NO、NC三个端子，网上也写作公共端、常开端、常闭端。所谓常闭NC，就是继电器没动作时COM默认和NC是导通的；NO常开则相反，平时断开，线圈一得电才闭合。看清是NO还是NC，决定你要控制"通电才工作"还是"断电才工作"的设备。

接线图：一低电平就吸合

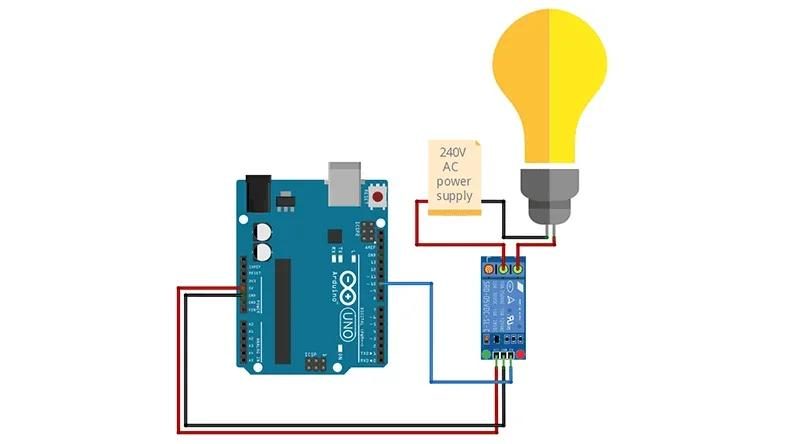

典型接法：Arduino数字口D7接IN，5V接模块VCC，GND共地。这块模块是低电平触发，也就是IN被拉低时线圈得电、继电器吸合，IN为高电平则断开，和很多人直觉里的"高电平触发"正好相反，接之前先给IN一个高电平看它有没有误动作。负载侧把零线一路串联进COM和NO之间，控制灯就串进灯泡，控制220V设备务必记住强电侧不要靠近你操作的手，安全第一。

代码：digitalWrite就能开合

代码极简，把D7设为输出，digitalWrite(7, LOW)让继电器吸合、digitalWrite(7, HIGH)让它断开，再输出可驱动电流很大。要注意的是控制5V继电器一般没问题，但如果线圈要靠Arduino的5V单独扛，带动多个继电器时电流会超标，建议控制侧电源独立一路5V或USB线单独供电，控制板只负责给IN脉冲。

常见坑：反电动势和功率余量

线圈断电瞬间会产生反向电动势，正规模块板上都串了续流二极管和光耦保护，买个带光耦隔离的型号能保护主控的引脚。选继电器还有个关键是触点负载余量，普通5V模块常标称10A 250VAC，但那是阻性负载的理想值，接电机、压缩机这类感性负载要往下留余量，顶格跑触点容易发热粘连。把强电侧都接到规范端子排上，别用裸线搭。
