MAX4466驻极体麦克风怎么接线？Arduino声音幅度检测和增益调节详解

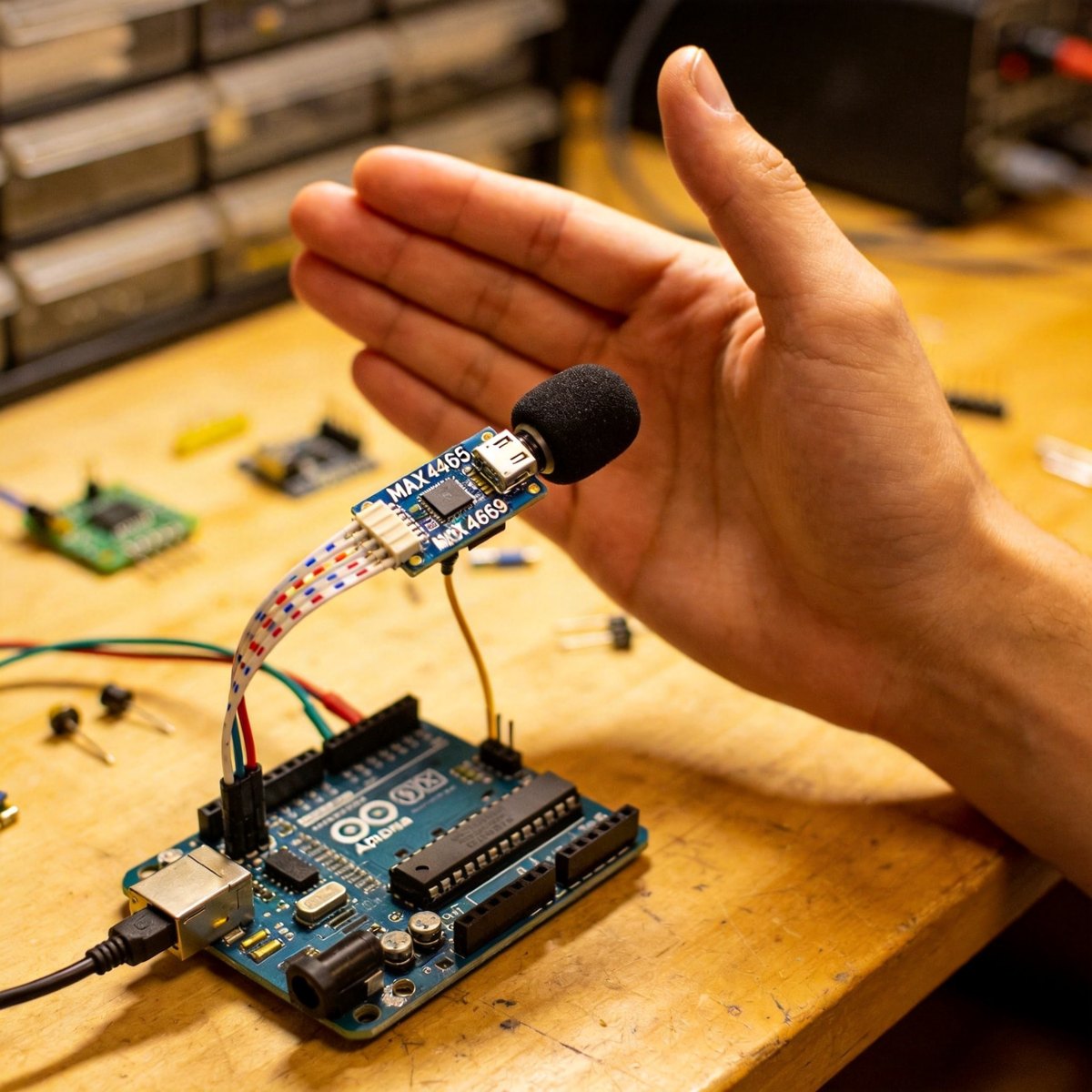

要做拍手开关灯、声控小车、音频电平指示，或者给机器人加个"耳朵"，MAX4466驻极体麦克风放大器模块很好用。它把拾音的驻极体话筒和可调增益的放大器集成在一起，输出一路模拟信号，Arduino用模拟口读声音强弱就能做各种检测。这篇把它的接线、输出特性和增益调节讲清楚。

模块的三个引脚和供电

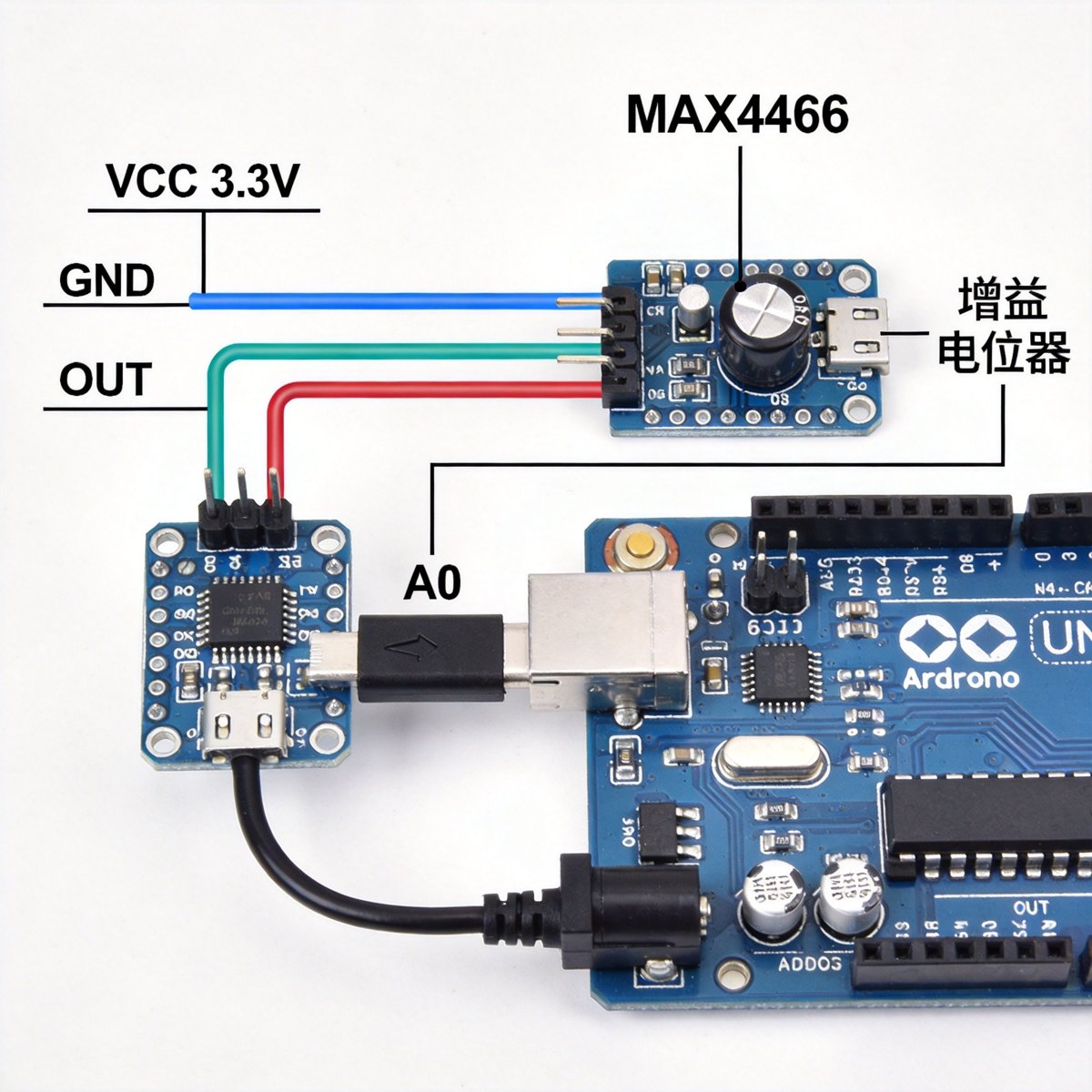

常见模块引出VCC、GND、OUT三个引脚。VCC供电一般是2.4V到5V，多数模块推荐3.3V，用Arduino的3.3V输出即可，GND接地，OUT是模拟音频输出，接Arduino任意一个模拟输入口（比如A0）。模块上往往有个小电位器，用来调节增益。

输出是偏置在中间的电平，不是纯信号

MAX4466输出的不是围绕0V的交流音频，而是叠加在直流偏置上的。内部把输出偏置到大约VCC/2的位置——也就是供电3.3V时，静音时输出电压约1.65V，声音越大，这个电压波动越大。所以读的时候不要直接当0到5V的范围用，而是围绕中间偏置来处理。

程序里通常在同一时间段内多次采样，取最大值减最小值得到峰峰值，或者取波动幅度来判断"有没有声音""声音有多大"，这样比只看单点读数稳定得多，不容易被环境底噪误判。

增益怎么调：电位器旋哪侧

模块上的小电位器调节的是放大器增益，范围通常在25倍到125倍左右。如果读数整体偏小、几乎不动，往一个方向旋转增大增益；如果底噪大、静音时也不稳，往反方向降低增益。环境越吵、离音源越远，越需要调高增益；反之调低避免削顶失真。控制增益让有效声音的动态范围落在采样可分辨区间最合适。

几个容易踩的坑

第一，供电用5V时输出偏置也更高，采样范围和阈值要跟着改。第二，直接读单点数值会乱跳，要做采样波动判断。第三，增益过高会底噪爆表，先静音时把增益压到读数稳定。第四，和电机共电源时纹波会串进音频，尽量给麦克风单独干净供电或加滤波电容。

把三根线接对、围绕中间偏置做波动采样、把增益调到读数干净灵敏，MAX4466就能当好机器人的"耳朵"。卡壳多在单点读数误判和供电噪声上，这几处排掉就好用了。
