TM1637四位数码管怎么接线？Arduino四根线显示温度和时钟的避坑

做小车要显示个速度，做温控器要显示个温度，很多人的第一反应是上数码管。但裸的四位七段数码管要接12个脚，占掉大半引脚还乱。TM1637这块驱动芯片就是来救场的，把12根线压成4根，四位数码管也能轻松驱动。这篇把接线和几个容易翻车的点说透。

为什么TM1637能省这么多线

裸的七段数码管每个段都有独立引脚，四位就是二十几根，跟TM1637驱动的模块比完全是两个世界。TM1637内部自带译码和扫描，外部只留CLK（时钟）和DIO（数据）两根通信线，再加电源和地，四根线搞定四位显示。

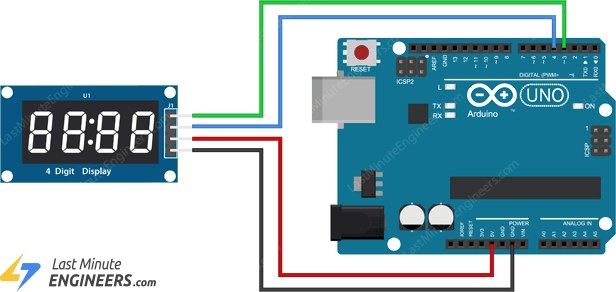

四根线怎么接

模块四个脚，VCC接3.3V或5V都行，GND接地，CLK和DIO接Arduino任意两个数字口。不同板子对CLK、DIO具体接到哪个口不一定一样，只要代码里对应的引脚号跟着改就行。

装好TM1637Display这类库（常搜Orpaz的版本）后，几行代码就能点亮。数字、文字、甚至每秒更新一次的数据都能显示，配合DS3231实时时钟还能拼出一个上电就对时的电子钟。

显示乱跳、不亮，先查这几处

最容易栽的坑是CLK和DIO接反。两根通信线一换，屏完全不亮或者乱闪，查了半天才发现是线序反了。其次是库选错，TM1637有好几套库，接口和函数不一样，用错一套要么编译不过要么显示全是8。

还有供电接不稳，尤其从面包板的长排电源线取电，接触不良会出现某位数字忽明忽暗。把VCC夹紧、GND也回同一块地，这种现象基本消失。

亮度和位数控制小技巧

亮度档位库里有，调低点更省电也不晃眼。四位显示超了9999会溢位，显示时钟时分、温度加个小数点符号这类，库里有专门接口。用setSegments能拼出数字以外的自定义字符，比如显示运行状态字母。

整体下来，TM1637功耗友好、接线省事，做机器人显示屏、小家电面板都很合适。卡住先查线序和库，基本就通了。
