NeoPixel 灯环做机器人眼睛：16灯接线与眨眼代码

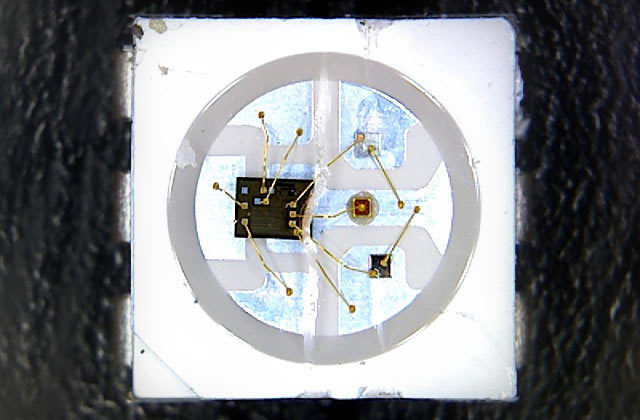

想给桌面机器人做表情，最省事的做法是在眼眶位置塞两个圆形灯环。这类可寻址 RGB 灯（WS2812 系列，Adafruit 给它起的商品名叫 NeoPixel）每颗灯珠里都封了一颗驱动芯片，整串只用一根数据线，想让第几颗亮、亮什么颜色，代码里点一下就行。不用移位寄存器，不用一堆 IO 口，新手照着接完线，跑一遍示例就能看到灯环一圈圈亮起来。

这篇按 Adafruit 官方的 NeoPixel Überguide 走一遍：灯环怎么选、线怎么接、库怎么装、示例代码怎么跑，最后说几个新手最常翻车的点。主控用 Arduino Uno 或 ESP32 都行，代码是同一个。

为什么眼睛位置要用可寻址灯环

普通 RGB 灯只有共阴共阳四根脚，你只能让它整体亮成一种颜色，想做“眼睛眯一下”“瞳孔转一圈”这种效果，得靠 PWM 分别调三个通道，做出来的还是整片颜色渐变，不是逐颗控制。可寻址灯不一样，每一颗灯珠都有地址，一根线上串 16 颗，你可以让第 1 颗亮红、第 8 颗灭、第 16 颗亮蓝，剩下的随便。

WS2812 的通信协议是固定频率的 800 KHz 数据流，每个 bit 占 1.25 微秒，一颗灯要 24 个 bit（红绿蓝各 8 位），也就是 30 微秒。一帧数据发完，线要停至少 50 微秒，灯珠才会把颜色“锁存”显示出来。这个时序很紧，所以驱动库必须用汇编或者精确延时写，自己拿 digitalWrite 慢慢敲是不行的，直接用官方库最省事。

尺寸和形态怎么挑

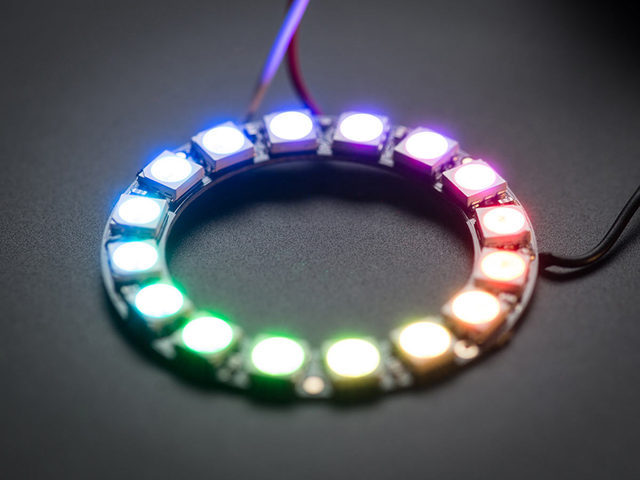

官方灯环常见的有 12 颗、16 颗、24 颗、60 颗几种。做眼睛最常用 16 颗：外径差不多一枚硬币大小，装在 3D 打印或亚克力眼眶里刚好，光线也够亮。12 颗的更小，适合小尺寸桌面机器人；24 颗和 60 颗的适合做大面积氛围光或者头环，功耗和体积都上去了，眼睛位置用不着。

灯环的背面有 DIN 和 DOUT 两个焊盘，箭头指向数据流动方向。买来是散件，要自己焊三根线：5V、GND、DIN。DIN 接主控的数字口，DOUT 留着，以后想串第二个灯环就用它接下一个的 DIN。

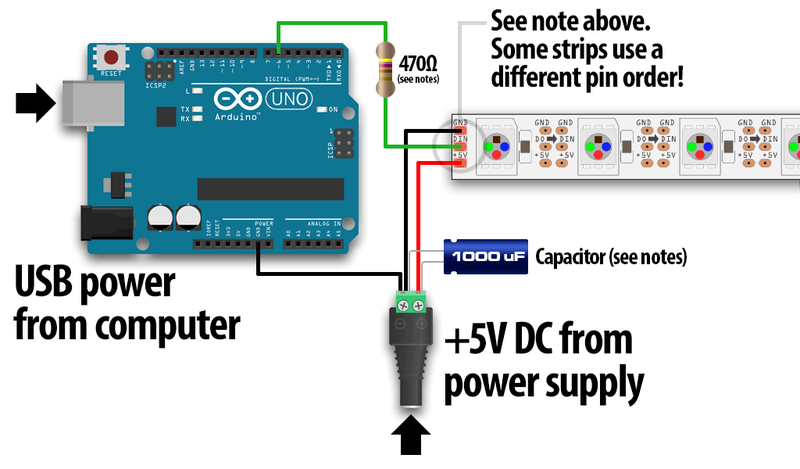

接线：电阻、电容、电平这三样别省

官方在基础接线页里反复强调的三件事，新手最容易全省掉，然后就开始遇到“偶尔闪一下”“颜色乱跳”“烧第一颗灯”。

数据线串一颗 300 到 500 欧的电阻。作用是抑制线上的振铃和过冲，第一颗灯最容易被冲坏，串上就踏实了
电源两端并一颗 1000 微法左右的电解电容。灯环从全灭到全亮是瞬间的大电流跳变，电源来不及补，电压会往下掉一下，表现出来就是闪。电容当个小水库，把这个坑填掉
3.3V 主控要加电平转换。ESP32、树莓派这类板子输出 3.3V，而 5V 供电的灯珠要求数据高电平接近电源电压，按常见的 70% 经验值算就是 3.5V，3.3V 差一点点。官方建议加 74AHCT125 或 74HCT245 这类转换芯片。也有人在 4.5V 供电（三节干电池）下直接 3.3V 驱动，因为 70% 只有 3.15V，就够用了

还有一个物理层面的细节：接线的顺序是 GND 先接，再接 5V，最后接数据线。带电插拔数据线，或者电源没稳就插灯，是烧灯珠的常见原因。用可调电源调试时也一样，先把电压调稳再连灯环。

装库、跑示例，五分钟看到灯亮

Arduino IDE 里打开“工具→管理库”，搜 Adafruit NeoPixel，装最新版。装完在“文件→示例→Adafruit_NeoPixel”下面能看到 simple 和 strandtest 两个例子。simple 是逐颗点亮的极简版，最适合第一次验证接线对不对；strandtest 是效果合集，跑马灯、彩虹、流水全在里面，拿来当“眼睛动效”的素材库很够用。

下面是官方 simple 示例的完整代码，我把 include 的尖括号换成了引号（站点清洗会吃掉尖括号，这是发布规范里的硬要求，代码本身一个字没改）。NUMPIXELS 这里默认就是 16，正好对应 16 颗灯环；PIN 是 6，接在你实际用的那个数字口上就行。

#include "Adafruit_NeoPixel.h"
#ifdef __AVR__
 #include "avr/power.h" // Required for 16 MHz Adafruit Trinket
#endif

// Which pin on the Arduino is connected to the NeoPixels?
#define PIN        6 // On Trinket or Gemma, suggest changing this to 1

// How many NeoPixels are attached to the Arduino?
#define NUMPIXELS 16 // Popular NeoPixel ring size

// When setting up the NeoPixel library, we tell it how many pixels,
// and which pin to use to send signals. Note that for older NeoPixel
// strips you might need to change the third parameter -- see the
// strandtest example for more information on possible values.
Adafruit_NeoPixel pixels(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);

#define DELAYVAL 500 // Time (in milliseconds) to pause between pixels

void setup() {
  // These lines are specifically to support the Adafruit Trinket 5V 16 MHz.
  // Any other board, you can remove this part (but no harm leaving it):
#if defined(__AVR_ATtiny85__) && (F_CPU == 16000000)
  clock_prescale_set(clock_div_1);
#endif
  // END of Trinket-specific code.

  pixels.begin(); // INITIALIZE NeoPixel strip object (REQUIRED)
}

void loop() {
  pixels.clear(); // Set all pixel colors to 'off'

  // The first NeoPixel in a strand is #0, second is 1, all the way up
  // to the count of pixels minus one.
  for(int i=0; i < NUMPIXELS; i++) { // For each pixel...

    // pixels.Color() takes RGB values, from 0,0,0 up to 255,255,255
    // Here we're using a moderately bright green color:
    pixels.setPixelColor(i, pixels.Color(0, 150, 0));

    pixels.show();   // Send the updated pixel colors to the hardware.

    delay(DELAYVAL); // Pause before next pass through loop
  }
}

烧进去以后应该看到：绿灯从第 0 颗开始，每半秒往下一颗走，一圈走完再从头来。如果一颗都不亮，先查三件事——5V 有没有接、GND 有没有和主控共地、DIN 有没有接反（DIN 接的是主控输出，不是 DOUT）。如果颜色不对，比如你要红色它亮绿色，那不是坏了，是灯珠内部顺序是 GRB 不是 RGB，库里的 NEO_GRB 参数已经处理了，你自己拼颜色值时记得按 GRB 的顺序填。

供电算笔账，别拿 Arduino 的 5V 硬扛

单颗灯珠满亮白光时最大能吃 60 毫安，16 颗就是 960 毫安。Arduino Uno 的 5V 引脚从 USB 取电，总共只能稳定给 500 毫安左右，直接带 16 颗满亮会顶到板子的极限，轻则灯变暗、板子重启，重则烧稳压。官方给的经验值是按每颗 20 毫安估算（混色和动画时实际远低于满白），16 颗大约 320 毫安，这个量级 Uno 还能扛。要做“眼睛眨一下满亮”的效果，就老老实实外接一个 5V 2A 的电源，灯环的 5V 接电源正极，GND 同时接电源负极和主控 GND，共地这一步不能省。

做眼睛动画的思路其实很简单：把 16 颗当成一个圆环，用亮度做“眨眼”——正常状态整体亮度调到 40 左右，眨眼时把亮度在 100 毫秒内压到 0 再拉回来；想做“瞳孔”就用中间几颗亮、外圈暗。库里有 setBrightness 和 ColorHSV 两个函数，前者整体调光、后者用色相角度挑颜色，两行代码就能做出挺像样的表情。新手先把 simple 跑通，再改这两处，不容易乱。

最后提醒一句：灯环不是给机器人“看见世界”用的，它只负责表情和状态提示。真要做视觉，得另配摄像头。但就“让一台铁疙瘩看起来活着”这件事来说，两个灯环的性价比，比加一块屏幕高得多。
