MAX6675热电偶模块怎么接线？Arduino测温SPI读取的方法

测电机温度、3D打印头温度、烤箱或发酵罐温度，普通温度传感器够不着高温或用不好，这时候就要上热电偶。MAX6675是一个把K型热电偶信号转换成数字读数的模块——它连着一根K型热电偶探头，通过SPI接口把温度值发给Arduino，能测到几百度的高温还自带冷端补偿。这篇讲接线、SPI读取和实现。

MAX6675模块和热电偶

MAX6675模块引出几个脚：VCC接5V、GND接地、SCK是SPI时钟、CS是片选、SO（也叫MISO）是数据输出。它靠内部一颗MAX6675芯片把K型热电偶千分级的毫伏信号放大并做冷端补偿，然后以二进制温度值输出。K型热电偶是一根两种不同金属焊接成的探头，测温范围广（标称能到近千度），接口是标准的K型两线插头。

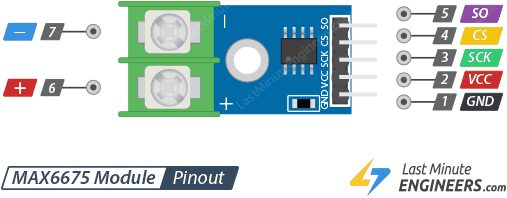

这是MAX6675模块的引脚分布图，把SPI三根脚（SCK/CS/SO）和供电标清楚了。它走SPI协议，Arduino可以和MAX6675直接用SPI库通信，只需要指定片选脚。

Arduino读温度的代码思路

用MAX6675库（或自己写SPI读）最省事：声明一个MAX6675对象传时钟、片选、数据三个引脚，然后调readCelsius()就能拿到摄氏温度。如果想显示华氏或开尔文，库也提供对应接口。读取逻辑就是靠SPI从SO脚一位一位把12位温度数据读出来。

这张接线图演示了MAX6675（含热电偶）和Arduino的SPI接法：SCK接D13、CS接D10、SO接D12，VCC/GND接好就完事。热电偶把探头靠近被测物体测量即可，模块上会自动做冷端补偿，得到的温度就是物体真实温度。

应用和避坑

很多场景用它很合适：3D打印机热床和热端温度监控、宠物恒温箱或发酵罐温控、电机绕组热点监测（配合温度阈值做超温报警）。避坑点：热电偶探头别弯折或焊接在带电体上，接线极性反了读数会异常；供电建议稳定5V；读取间隔别太密集，热电偶本身热响应也需要时间，连续读几次取平均更稳。
