液位传感器怎么接线？Arduino水箱水位检测和自动补水报警

鱼缸缺水、水箱补水、防止水泵空转，都离不开液位检测。市面上常见的液位方案大致分两类：接触式的导电探针式/液位传感器，和机械式的浮子开关。这篇文章把两种都讲讲，帮你按场景选对并接好线。

两种传感器：导电式 vs 浮子式

导电式（也叫液位传感器模块）是一块带多条暴露触点的板子，利用水能导电的特性测液位——水漫到哪一列触点，哪一段就导通，输出随浸水深度变化的电平或模拟信号，能做多点液位检测，常见于鱼缸和补水装置。

浮子式液位开关结构更简单：一个空心浮子套在杆上，水位升高浮子漂起，内部磁簧开关闭合或断开，输出一个干净的数字“有/无”信号，结实耐用、不导电也不怕结垢，常用于水泵保护和干烧报警。要测“大概多深”用导电式，要做“到没到某个液位”的开关用浮子式就行。

接线与读取逻辑

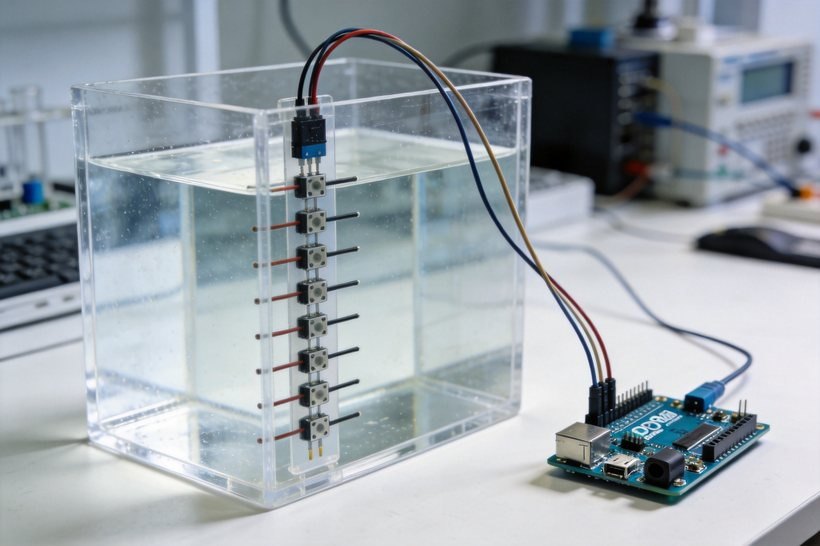

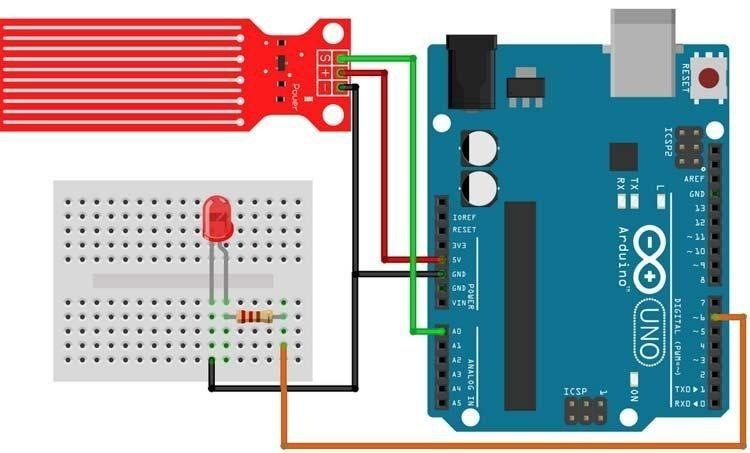

导电式模块一般引出VCC、GND、SIG三根线，SIG接到Arduino模拟脚读连续液位（浸得越多读数越高），也可以接到数字脚配合板载电位器做单点判断。把模块固定在水箱壁上，让它竖向浸入，水位一升读数就变。

浮子式就只有两根或三根线，接一个数字脚读高低电平即可：常态是一个电平，浮子一漂就翻成另一个电平。程序里几行代码就能判断“水到了/没到”。

自动补水与几个高频坑

经典做法是做“缺水报警+自动补水”：在低液位放一个液位开关或让导电传感器读到低阈值，触发一个继电器去开补水阀或水泵；水补到高液位传感器，再关泵。再串一个中段传感器做低水位保护，防水泵长时间空转，就给水箱自动化上了双保险。

坑一，导电式在纯水/去离子水里导电性很差，读数基本不变化，只能用于普通自来水这类能导电的水。坑二，电极长期泡水容易结垢、钝化，要定期清理，读数也因此漂移。坑三，浮子开关是靠磁性磁簧动作的，别装在强磁源旁边；浮子杆固定要牢，别让浮子卡住不动作，否则它会一直误报“缺水”。
