MPU6050六轴传感器怎么接线？GY-521模块测倾角控舵机教程

想让小车走直线、给云台做个平衡、或者让机械臂跟着手臂动，往往需要知道“自己现在倾斜了多少”。MPU6050就是干这个的：它集成了三轴加速度计和三轴陀螺仪，能同时测出重力加速度的方向和角速度，合起来就是姿态角。这篇文章把接线和读数讲清楚。

GY-521模块上的引脚一眼看懂

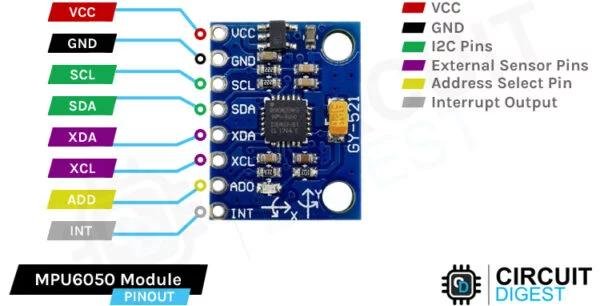

我们拿到手的通常是GY-521模块，上边焊着MPU6050芯片，还带稳压和上拉，可以直接接Arduino。模块引出的引脚有：VCC供电、GND地、SCL时钟、SDA数据、还有XDA、XCL（接其他传感器的辅助I2C，一般用不上）、ADO（地址选择）、INT（中断输出）。日常用前面四个就够了。

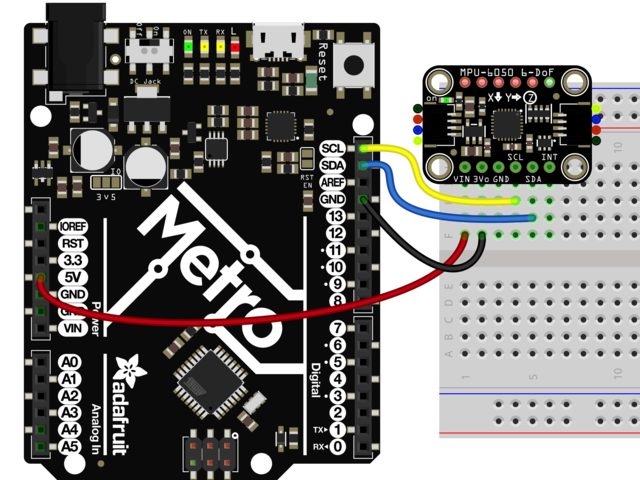

供电一般接5V（板上稳压会把5V降到3.3V给芯片），GND接地。SCL和SDA是它的I2C通信脚，分别接到Arduino的A5（SCL）和A4（SDA）。地址默认是0x68，把ADO接高电平就变成0x69，总线上能错开挂两片。

MPU6050的“六轴”指的就是三轴加速度加三轴陀螺仪：加速度计测的是三个方向上的比力，静止时能读出重力在xyz轴上的分量，由此能算出倾斜角（roll、pitch）；陀螺仪测的是绕三个轴的角速度，拿来短时跟踪转动。

加速度计算角度反应快但容易抖，陀螺仪积分准但会漂移，所以通常要用卡尔曼滤波或互补滤波把两者融合，得到稳定又不漂的姿态角。这也是“姿态解算”的核心思路，网上现成的库很多，比如MPU6050_tockn、或成熟的DMP/滤波库。

第一次跑，最稳妥是先读原始值：把传感器放平，串口打印加速度计和陀螺仪的三轴原始读数，确认数据在动。然后校正零点偏移——静止时陀螺仪应该读接近0，加速度在水平时z轴接近重力值。把偏移量量出来、在代码里减掉，数据就干净多了。

拿到角度后就能玩很多事：把某一轴的俯仰角映射成舵机角度，做一个“跟着手倾斜走”的云台；或者给小车的转向信号当输入，实现体感控制、自平衡的前期验证。关键是先让角度输出稳定，再去做控制。

MPU6050对供电比较讲究，如果模块上电后读数乱跳、读不到，先看有没有供电问题。它工作时电流不大，但有些模块的稳压能力一般，从Arduino 5V供电通常没问题。

坑有三个。一是I2C地址写错（该0x68写成0x69），扫不到设备，先跑扫描确认；二是SCL/SDA接反；三是没做校正就急着读数，陀螺仪漂移和加速度零点偏导致角度一直不对。还有一个内存坑：以5V供电时某些3.3V核心板I2C电平不匹配，用带双向电平转换的模块更稳。

MPU6050是给DIY加“姿态感知”最经典的传感器。两根I2C信号线、一个库，从原始值到姿态角，再到云台、平衡、体感控制，一步步都能接上。
