WS2812灯带怎么接线？Arduino可寻址RGB灯带单线控制与供电避坑详解

要给房间做彩灯氛围、给机器人做指示灯带，WS2812是可寻址RGB灯带里最常见的。它的精髓在于"可寻址"：一整条的灯珠，每一颗都能单独设置颜色和亮度，而控制只需要一根数据线，几十上百颗灯就靠这一根线串起来按序点亮。这篇把接线和几个绕不开的供电坑讲清楚。

只有三根线：电源加一根数据

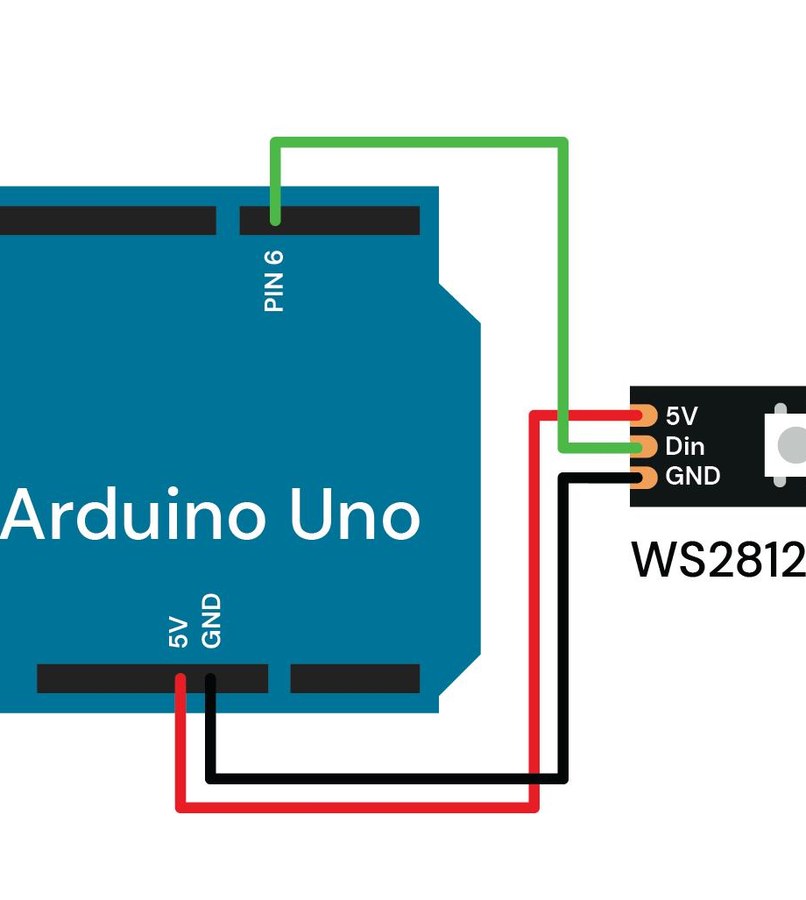

WS2812灯带引出三根线：VCC（+5V）、GND、以及与前一灯珠级联的数据线DIN。控制器（Arduino）用一根数字引脚连DIN，比如D6，就能按设定顺序点亮整条灯带。颜色通过库里的RGB或HSV值逐颗设置，动画和呼吸效果都能做。

供电是最容易炸的地方

别被"一根线控制"误导了，数据线只是一根，但电源要管好，因为每颗灯全亮时功耗不小。常见WS2812单颗全白满亮度约60毫安，几十上百颗灯就是好几安电流，这个电流全部来自5V供电而不是数据线，更不能靠Arduino的5V扛，否则一开全亮就重启甚至烧板。

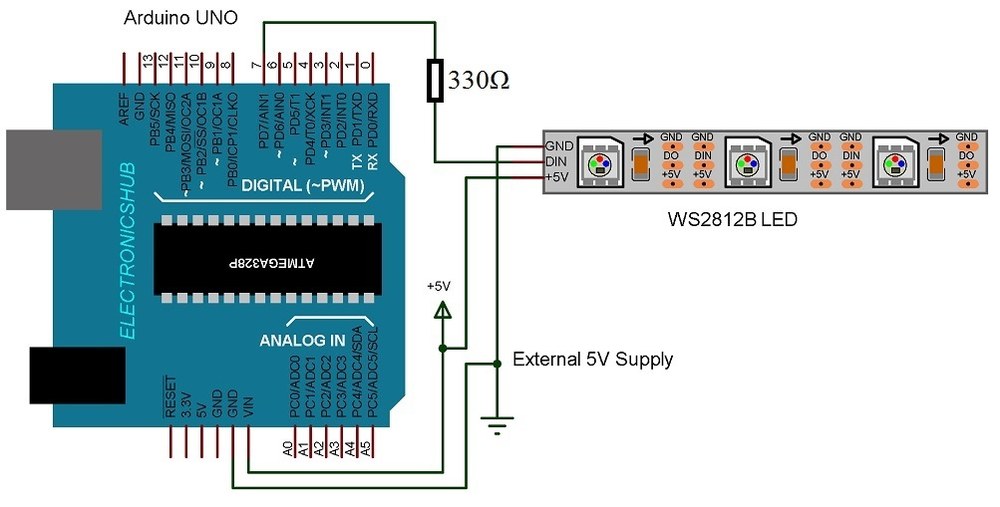

正规做法是给灯带用额定电流足够的外接5V电源（按灯珠数量估算，宁大勿小），电源的GND必须和主控GND共地，信号才能稳定。很多灯带乱闪、颜色不对，根子就是共地没连好。

数据线过长或电机干扰

主控到灯带数据传输线拉太长，或和电机线、电源线并排走，信号会被干扰导致颜色跳变。这时候可以在DIN上串一颗220欧左右的电阻，离首颗灯珠越近越好，能滤掉部分高频噪声。串扰严重的还可在灯带首珠附近并联一颗电容稳定供电。

程序控制很简单

用Adafruit NeoPixel库，按灯珠数目初始化，就能setPixelColor逐颗设色、show()刷新上屏。做彩虹渐变、闪烁、跟随动作指示都几行代码完成。要注意别在动画里卡总线，刷新时机控制好。

把数据线接到D6、给灯带配好独立5V电源并共地，WS2812就能稳定呈现你想要的颜色。卡壳优先查供电和共地，八成问题都在电上。
