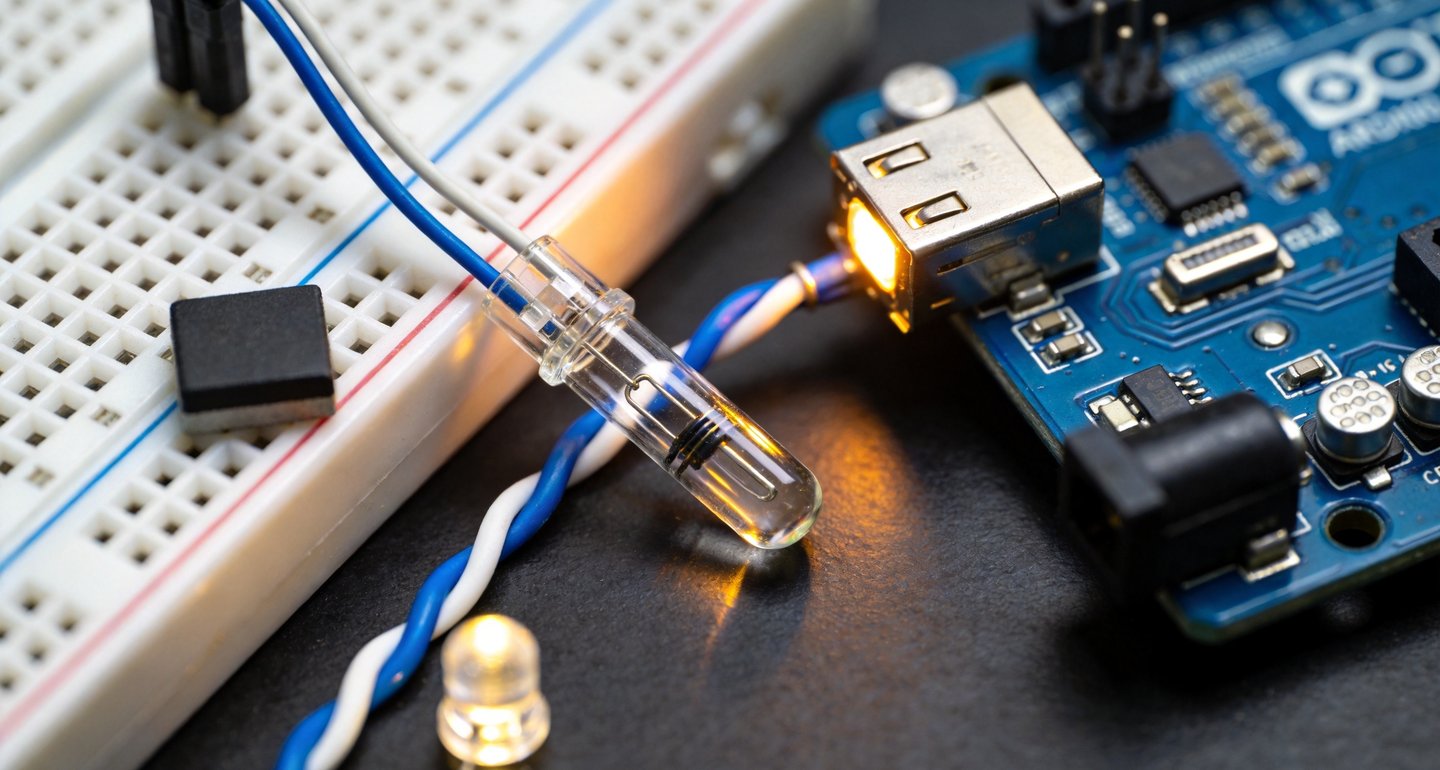

干簧管磁控开关怎么接线？Arduino检测磁铁靠近做门磁报警详解

想做门窗安防报警、给机器人做个隐蔽限位开关、或者测测转轮转不转，干簧管（磁控开关）是最省钱省事的选择。它本质上是个被磁铁"控制"的开关：玻璃管里封着两片铁磁簧片，磁铁一靠近磁场把它们吸到一起就导通，离开就断开。整颗开关自身不耗电，很适合做低功耗的门磁报警。这篇把它的接线和玩法说清楚。

先分清常开常闭

手头的干簧管多数是常开型（NO），意思是没磁铁时是断开的、不导通，磁铁靠近才闭合。这个性格正好拿来做"磁铁来了=事件发生"的判断。常闭型(NC)相反，但Arduino项目里很少用到，真需要反逻辑，在代码里把判断反过来就行，不必专门买常闭。

接Arduino只用两根线

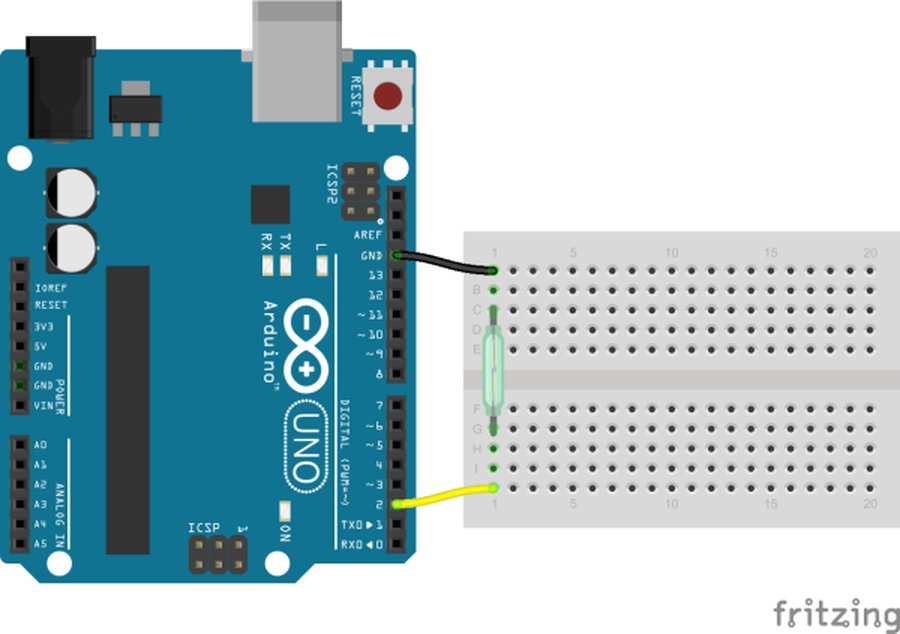

干簧管两端无极性，接法极简单：一脚接Arduino的数字口（比如D2），另一脚接地。注意要利用Arduino的内部上拉：代码里把D2设成INPUT_PULLUP。这样没磁铁时，引脚被内部上拉读到高电平；磁铁靠近开关闭合，把引脚直接拉到地，读到低电平。全程不用外接电阻，也省了额外元件。

用就能判断了：读到LOW说明磁铁到了（门关/开关合），读到HIGH说明磁铁离开。程序里digitalRead(D2)会稳定返回这两个状态。

实际应用：门磁和转速计

做门磁报警时，把干簧管贴在门框上、小磁铁贴在门边上，门开=磁铁离开=读到高电平，触发警报；门关=磁铁靠近=读到低电平。做个抽屉开关检测、3D打印机的料仓盖检测也是一样思路。想测转速，就把小磁铁粘在轮子辐条上、干簧管固定在旁边，数一段时间内脉冲的次数就是转速。信号要处理一下抖动：磁铁到位瞬间触点会有些机械抖动，读两遍加个几十毫秒防抖，状态就干净了。

几个坑记住别踩

第一，干簧管的玻璃管身特别脆，弯脚要用钳子夹住引脚再弯，别折到玻璃密封处，不然直接报废。第二，它带不了大负载，限流0.5A以内、电压别超，别用裸管去直接开关电机或继电器线圈这类感性负载，火花会点蚀触点，正确姿势是让干簧管只喂GPIO，大功率交给三极管或MOS管。第三，触发距离跟磁铁强弱和方向有关，一般10到20mm，实际用个小钕磁铁测一下最近的可靠触发范围再固定安装位置。

两根线、一个INPUT_PULLUP、几十毫秒防抖，干簧管就是个又便宜又稳的"磁力感应卡片"。跟霍尔传感器比，它零功耗、代码也更简单，做门磁这类低速开关场景几乎完胜。
