nRF24L01无线模块怎么接线？Arduino双机透传做2.4G遥控收发

做遥控小车或者想给项目加个无线调试口，很多人一上来就选WiFi或蓝牙。其实在室内、低速率这类场景，一个nRF24L01就够用了：它工作在2.4GHz频段，带板载天线，标称传输距离几十米，一对几块钱，功耗还低。这篇文章把接线和收发逻辑一次讲清楚。

八个引脚，先认清再动手

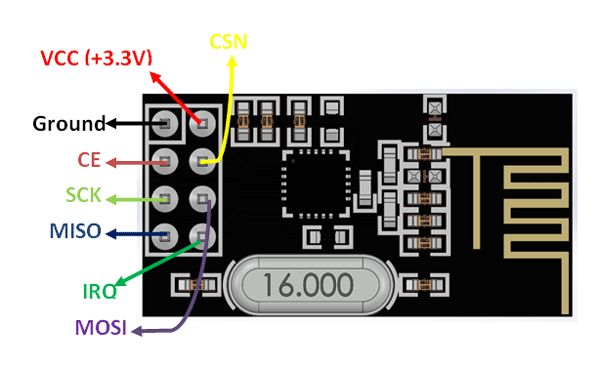

nRF24L01模块一侧排着一排八个引脚。除了VCC和GND，剩下CE、CSN、SCK、MOSI、MISO、IRQ都是跟主控通信用的：CE是使能脚，拉低进待机、拉高开始收发；CSN是SPI片选；SCK是SPI时钟；MOSI负责写数据、MISO负责读；IRQ是中断输出，数据收完了会拉低。

模块上有16MHz晶振，供电只能给3.3V，电流峰值几十毫安。引脚排布紧凑，不同厂家丝印略有差异，入手先对照官方图确认VCC和GND位置，别接反。想做一对多点或加密跳频玩法，这八个脚后面都用得上。

双机怎么收发：一对模块套路固定

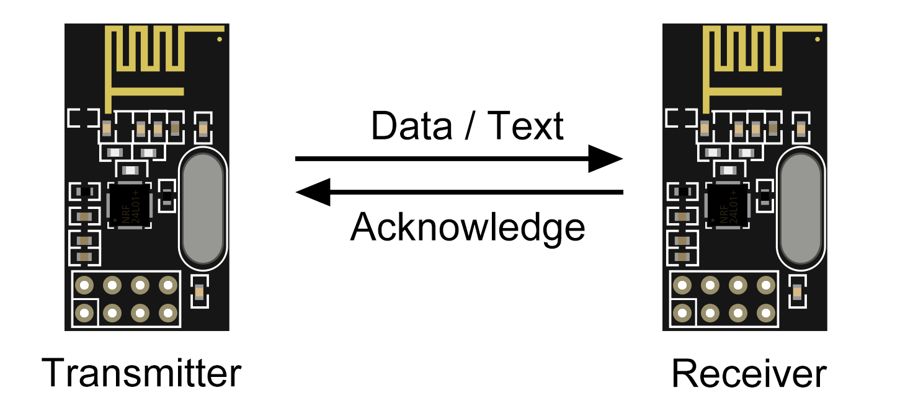

最省事的用法是设一块当发送机、一块当接收机。这种2.4G无线模块是半双工，收发不能同时做，所以常用做法是发完等接收端回一个ACK确认。两块板子都接好VCC、GND和SPI，各自初始化无线库，配置成同一组写读管道，发送端把要传的数据打包写出去，接收端在管脚上监听，拿到就读取打印。

地面遥控、双车跟随、传感器数据回传，都是这套逻辑。想双向对话，就把两块都配成既能读又能写，靠地址区分方向就行。

代码要点和三个高频坑

网上流传的例程大多是MiRF或RadioHead库。RadioHead用得最多，发送端用RH_RF24，初始化后send()发出、waitPacketSent()等它发完；接收端用available()查询、有数据就recv()读出来。接线对应错很容易把模块搞坏，尤其VCC最高只能3.3V，用Arduino的3.3V引脚供电最稳，别贪省事直接怼5V。

第二个坑是SPI要对号入座：MOSI、MISO、SCK要和主控的SPI脚一一对应，CSN、CE随便选两个数字脚但库里要设对。第三个是距离，板载天线有方向性，隔墙会明显变差，想加远就换带PA+LNA的版本并外接拉杆天线。

如果只是几米内的点对点控制，nRF24L01性价比确实高。把它和树莓派、ESP32组合，还能搭出遥控机械臂或者双车编队。无线这块绕开供电和SPI两个坑，基本就能稳跑。
