DS18B20多探头怎么读到准确温度？一根数据线串联和4.7k上拉避坑

给鱼缸、电机或者3D打印腔体做温控，DS18B20是那种“一支脚串起一片”的温度传感器。它用1-Wire单总线协议，理论上几十支探头都能挂在同一条数据线上，每支还有独立的64位地址，可以单独寻址读值。听起来很美，可真上手读多探头时，坑也是一串一串的。这篇文章把关键点写给你。

一颗4.7k上拉电阻，少了整条总线都不通

DS18B20的数据脚是开漏结构，也就是说它内部只能把线拉低，没有任何东西能把线推高。所以在1-Wire总线上，那颗从数据线拉到电源的电阻，是整条总线唯一能把信号线带回高电平的东西。少了它，不是“性能差”而已，是彻底没响应——扫描bus一支探头都找不到。

这颗电阻要4.7k，整条总线只要一颗（不是每支探头配一颗，因为是并连在一条线上的）。它没极性正反随便插。如果线很长、探头很多，总线电容变大，可以适当降到2.2k来缩短上升沿，但别低于1k。很多人改完用10k也能点亮单支短线的探头，那是侥幸，别照抄。

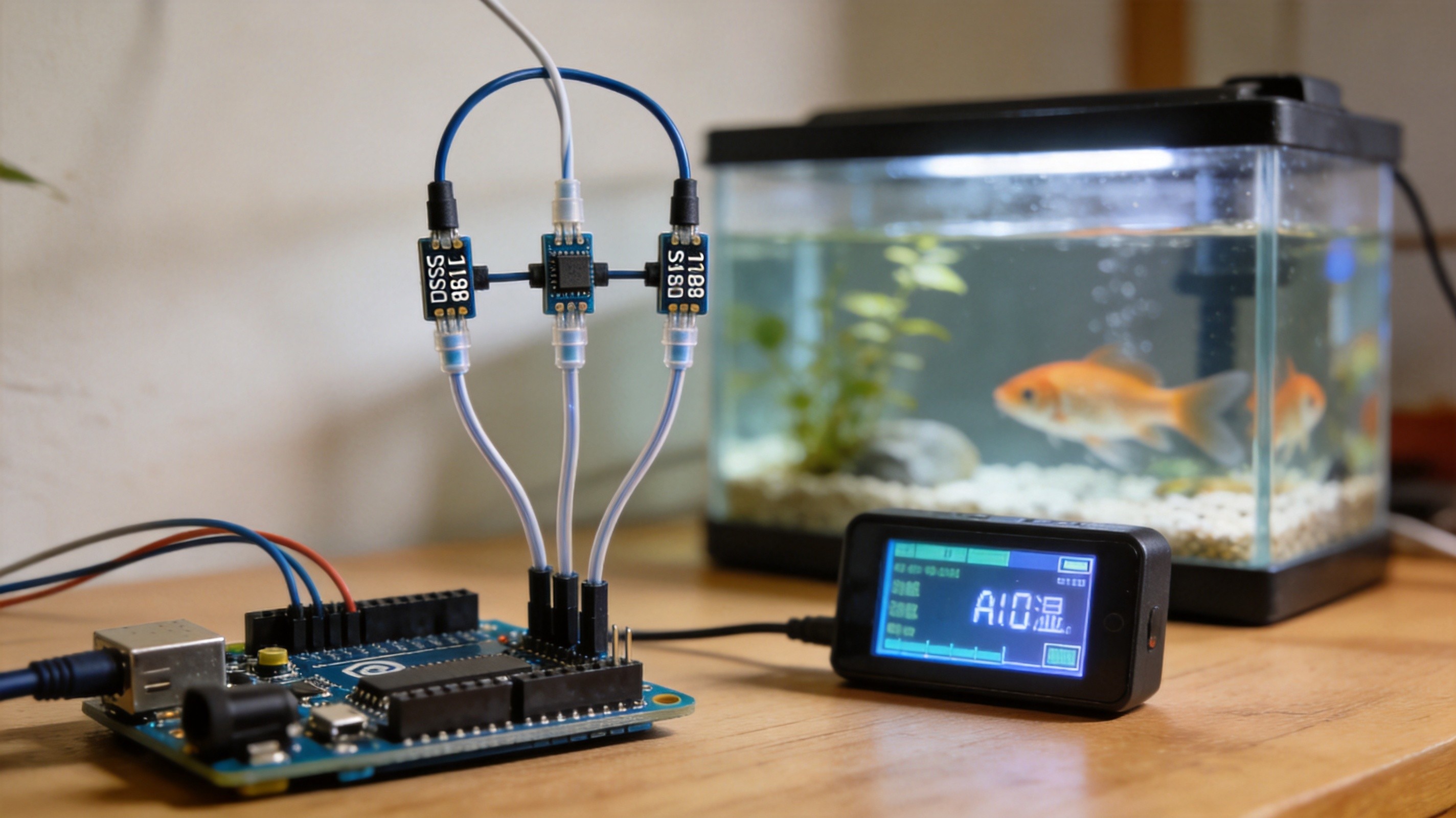

多点测温，拓扑要“链式”不要“星型”

多支探头连着长长短短的分支线，是最容易“一支挂了全车趴窝”的布局。规范做法是线性菊花链：把VDD、GND、DQ三根总线从一支探头串到下一支，像一串珠子那样排下来。星型（从中心一路散射出去）会产生信号反射，线越长越容易把整条1-Wire总线的通信搅乱。

每支探头供电用正常模式最稳，别图省事走寄生供电。正常模式就是把每支的红线都接5V、黑线接地、黄线共数据线。寄生供电只接两根线虽然省事，但转换期间对时序要求苛刻，距离一长就掉链子，宁可多接一根线求稳。

读值踩坑：全是0、-127和85

读多探头常见的怪现象三种：一种是某支一直返回-127，说明它根本没被读到，多半是接触不良或地址写错；一种是返回85，说明转换还没完成就急着去读，转换需要最多750毫秒，读到之前先等一下；还有一种更诡异——所有探头都读成0。这种情况通常是总线被某处拉低了，常见原因是探头地线没共、或者某段线短路，一片死节点会带崩整条总线。

还有个小提醒：识别每支探头别依赖它插在哪个口，因为总线上不分物理位置，要用它的ROM地址去认。把每支的地址打印出来存好，读的时候按地址取，哪支坏了扫一眼就知道，不用一根根拔。

长线部署的经验值

总线上探头越多电容越大，每隔几米给总线段做一次加强是常见的踏实做法：在供电两端并个100nF去耦电容，数据脚串个100欧电阻抑制反射，信号线和地线用双绞线尽量紧贴走。我见过按照这些规矩拉20米串20支探头24小时不掉的配置。DS18B20做多点温控是真·性价比高，只是要把“总线纪律”当回事。
