4x4矩阵键盘怎么接线？Arduino按键识别和密码锁的方法

16个按键如果直接一个一个接，要占16个引脚太浪费。4x4矩阵键盘用行列扫描的办法，把16个按键排成4行乘4列，只用8根线（4行+4列）就能全部读出来，是数字键盘、密码锁、选菜单的首选输入。这篇讲接线、行列扫描原理和做密码锁的实现。

矩阵键盘的引脚和行列结构

矩阵键盘一般引出8根排针，分别对应4个行引脚和4个列引脚。它的内部不是16颗独立开关，而是把按键交叉排列在行线和列线的交汇处——按下一个键，就等于把对应的行和列接通。所以读按键的关键，就是找出“哪一行”和“哪一列”同时被触发交的那一点。

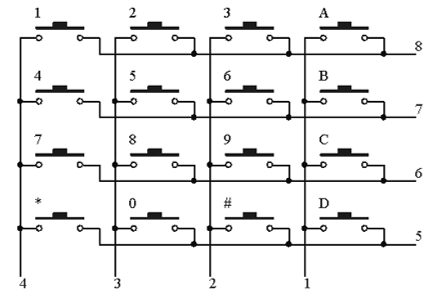

图上展示了矩阵键盘内部行线与列线交叉的结构，这正是它为什么能用8根线读16个键的原因。要用它，只需要把这8根线按顺序接Arduino的8个数字脚，再配合库把行列映射关系声明出来即可。

Arduino用Keypad库读按键

驱动矩阵键盘最省事的是Keypad库。初始化时先定义按键对应的字符矩阵（和实物布局一致），再指定行引脚和列引脚，然后声明一个Keypad对象，循环里调keypad.getKey()就能拿到当前按下的那个字符。按键被按住不放时，还可以用getState()区分“刚按下”和“一直按着”。

行列顺序接对了就能正确读到数字，接反了就按A出1这类错位。先写个最简单的“按哪个键串口打印哪个字符”的例程验证接线，再接后续逻辑，排错快很多。

做密码锁和菜单选择的思路

密码锁思路：设一个目标密码字符串，用户按键的字符逐个拼进一个临时变量，拼满或按下确认键后和密码比对，一致就驱动继电器/电磁锁开门，不一致就清空提示“密码错误”。为了体验好，可以加一个LCD显示输入进度，再加一颗LED或蜂鸣器做反馈，按错限制次数还能加防爆破。

矩阵键盘省引脚，非常适合配OLED、舵机、锁具做门禁系统，也适合做选菜单（0~9和*#分别映射不同功能）。核心就一句：Row和Col交叉扫描确定按键位置，把它当“8个IO换16个键”的输入设备用。
