KY-040旋转编码器怎么接线？Arduino读数判方向还带按键

调音量、调转速、翻菜单，旋钮往往比按钮手感好。KY-040就是一块很便宜的小型旋转编码器，模块自带旋钮和内部的按键，接几根线到Arduino，转一下就能读出角度变化和方向。这篇文章把它怎么接线、怎么读数讲清楚。

引脚认识：旋钮的两个信号和中间的按键

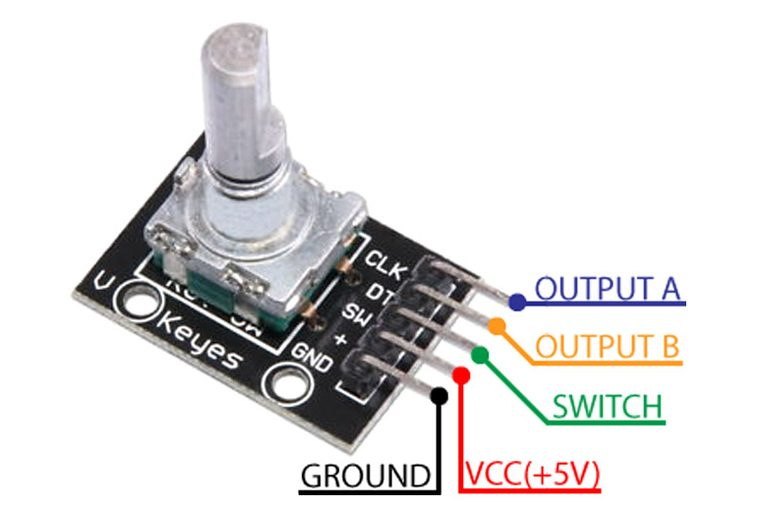

模块上一排引出GND、VCC、SW、DT、CLK这几个脚。CLK和DT是旋转时输出的两个方波信号，位置相差90度，靠谁超前谁滞后就能判断正转还是反转；SW对应的是旋钮内部那个按键，按下去输出低电平。模块板载了上拉电阻，所以VCC接对后信号比较干净。

多数KY-040每转一圈有20个定位档位——手感里的那一下“咔哒”就是触发了一个信号周期。它是增量式编码器，只给“转了几格、往哪转”，并不直接告诉你绝对角度，所以想测角度要用代码在上电时归零自己计数。

接线：五根线三分钟搞定

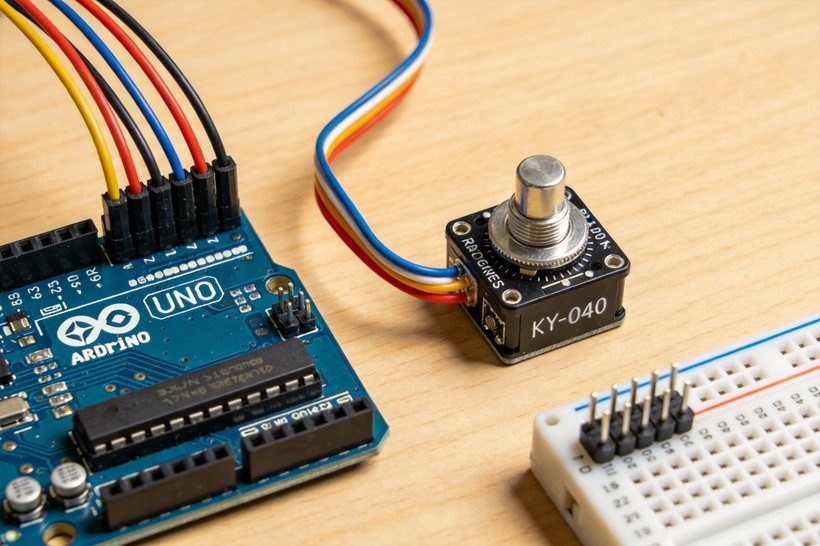

接线很简单：GND接Arduino的GND，VCC接3.3V或5V（看具体模块丝印，多数5V兼容），CLK接一个数字脚（比如D2），DT接另一个数字脚（比如D3），SW接一个数字脚（比如D4）。把CLK接在Arduino支持中断的引脚上，剩下的就交给程序。

因为旋一下CLK和DT会高速翻转，用轮询读经常丢步，标准做法是把CLK接中断脚、在中断服务函数里读DT的高低来判方向，一个计数变量就能记录旋了多少格。

代码要诀和两个高频坑

核心逻辑就三句：CLK触发上升沿中断，中断里看DT是高是低，高就计数加一、低就减一，这样把“旋了几格和往哪旋”都拿到手；SW那路再用软件消抖读一次按键，顺便用它做归零、确认之类的事。

坑一：用轮询读旋转会丢步，转速一快读数就乱跳，务必用中断。坑二：不接上拉电阻信号会抖，代码里把CLK、DT、SW都设成INPUT_PULLUP最省事。记住它是增量式，上电必须自己归零再往下算。
