PCA9685 16路舵机驱动板怎么接线？Arduino用I2C同时控制16个舵机和地址扩展

机器人做多了就会发现，舵机一多，Arduino那十几个IO脚根本不够用，PWM还不够精确。PCA9685就是来解这个围的——一块板能带16路PWM输出，走I2C总线只占两个引脚，多块还能级联，机械臂、机器狗、多足机器人的“关节”基本都是靠它驱动。这篇讲接线、调频率和怎么控制到舵机角度。

PCA9685怎么接Arduino

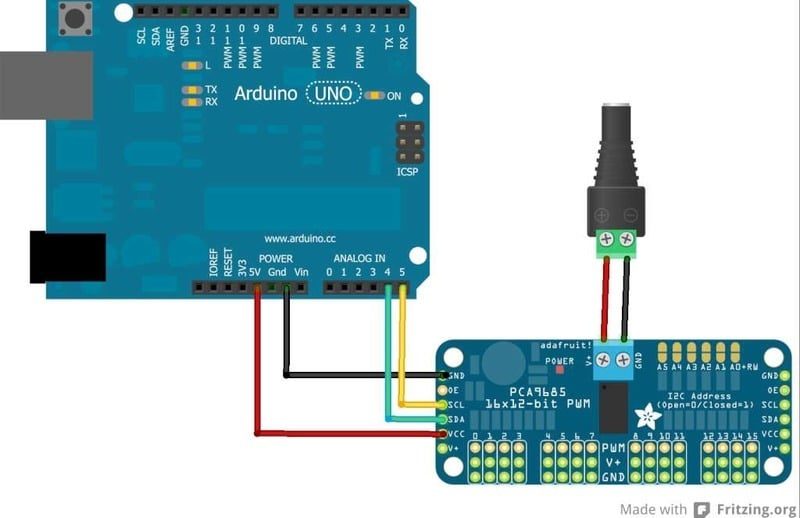

模块引脚不少，但核心就四个：VCC接5V（逻辑电源）、GND接地、SDA接A4、SCL接A5，走的又是I2C。注意它舵机电源是单独的V+，千万别跟5V并在一起——舵机一通电就是大电流，直接从外接电源的V+供电，Arduino和驱动板只负责发信号，这样才稳。

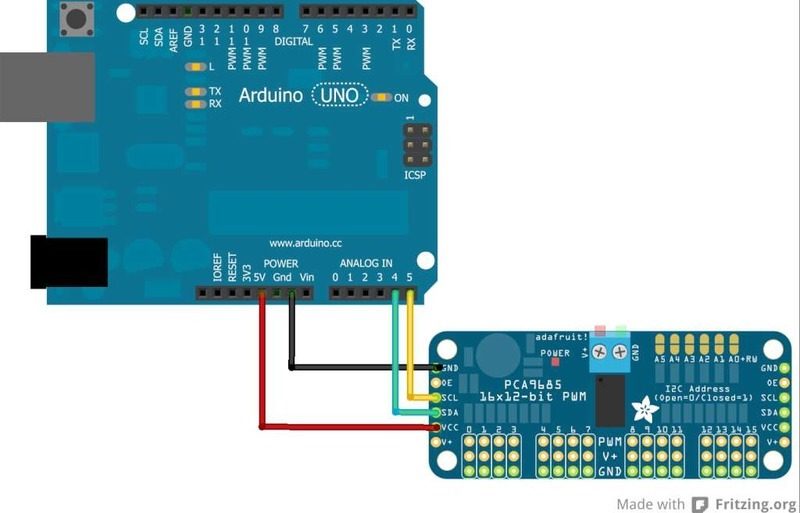

图上这个典型接法把关键说清了：左侧PCA9685的SDA/SCL/VCC/GND连到Arduino，右侧每个通道接一个舵机的信号、电源、地三根线。舵机多的时候一定要共地，Arduino、PCA9685逻辑、舵机电源的地都得连在一起，不然信号没基准，舵机乱抖。

调频率和设置舵机角度

库用Adafruit_PWMServoDriver，第一步setPWMFreq设置频率，普通SG90舵机发50Hz的PWM信号就行。接下来每路舵机用一个脉宽范围对应0到180度，比如setPWM(channel, 0, pulseWidth)，pulse是角度的脉宽值——大致150对应0度、600对应180度，具体按自己舵机的转角标定一下最准。

这块图把I2C地址怎么设讲得清楚：板上有A0到A5六个地址跳线，全默认悬空时地址是0x40，点亮A0地址就变0x41，以此类推，最多能把弹成0x7F。这样一条I2C总线上能挂多块板，舵机数量几乎是无限扩展——两板并行就是32个舵机，机械臂多节点项目的标准玩法。

使用时的两点提醒

一是别让Arduino的5V去扛一堆舵机，大负载一定要外接稳压电源给V+，总舵机电流动辄几安，板上那个主控喂不动。二是舵机多了先分批上电测试，一次全接上不动弹也别慌，先确认共地和电源够不够，再逐路扫一遍看每路有没有信号。
