INA219 电流传感器 Arduino 接线与读数实操

调小车电机的时候我吃过一个亏：万用表夹在电源两端测电压，另一只表串进去测电流，两只手一忙，接线一松，板子就跟着重启。测功耗这件事本来就该交给一颗专门的芯片。INA219 就是干这个的——一颗挂在 I2C 上、能同时读母线电压和直流电流的电流检测模块，Adafruit 把这颗 INA219B 做成了小板子，官方商店标价 9.95 美元（2026 年 10 月 29 日查的价）。这篇把接线、装库、跑官方示例、读数怎么换算一次讲透。

它能测什么：量程和分辨率这笔账

INA219B 板子上焊了一颗 0.1 欧、精度 1% 的分流电阻，芯片内部的精密放大器去量这颗电阻两端的压差。放大器的最大输入差是 ±320mV，配 0.1 欧电阻，正好对上 ±3.2A 的量程。内部是 12 位 ADC，在这个 ±3.2A 档位下分辨率是 0.8mA。

它支持增益档位。把内部增益设到最小的 div8，量程收到 ±400mA，分辨率能细到 0.1mA。这就很适合测待机电流、测一颗传感器板子到底吃多少毫安——量程小、分辨率高，小电流才看得见。要测更大的电流，官方说法是动手能力强的人可以把那颗 0.1 欧电阻拆掉，换成自己焊的分流电阻，比如换 0.01 欧就能测到 32A，分辨率 8mA。这一步要热风枪和手感，新手别硬上。

另一个容易被忽略的点是它测的是高压侧。多数便宜的电流表只能测低压侧，得把采样电阻塞在负载地和真正的地之间，结果地电位随电流飘，很多电路会因此出怪毛病。INA219 直接把采样电阻放在电源正极那一侧，最高能扛 26V 直流，自己却只用 3V 或 5V 供电，还能顺手把母线电压报回来——测电池电量、看太阳能板输出都靠这个。

接线：先分清你手上是哪个版本

这块板子有两个版本，代码完全通用，接线方式不一样。新版带 STEMMA QT 接口（也兼容 SparkFun 的 qwiic），I2C 和电源线都不用焊，一根四芯转接线插上就行；老版只有排针，得自己焊排针再拉杜邦线。买的时候注意转接线不随板附送，要单独配。

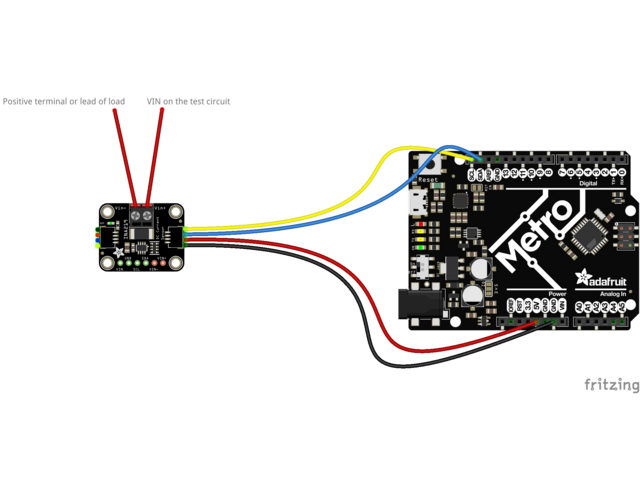

STEMMA QT 版按这六步接：板子的 VIN 接 Arduino 的 5V（如果你用的是 3V 板子就接 3V）；GND 接 Arduino 的 GND；SCL 接 SCL；SDA 接 SDA；Vin+ 接被测电路的电源正极；Vin- 接负载的正极引脚。

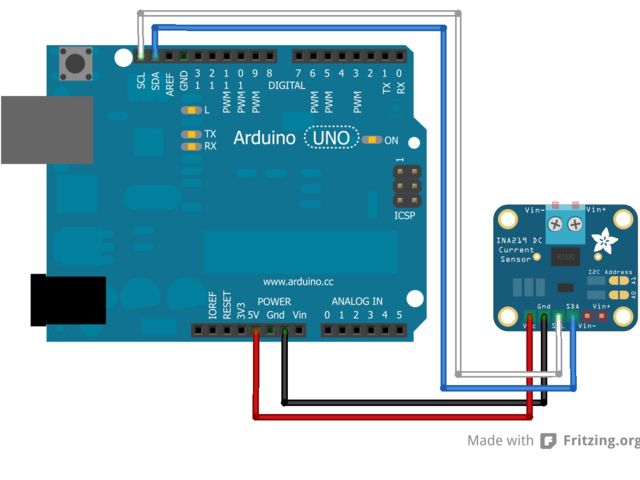

原始排针版更直白：GND 对 GND，VCC 对 5V，SDA 对 SDA，SCL 对 SCL。这里有个年代坑——R3 以前的 Arduino，SDA 和 SCL 不是独立引脚，而是模拟口 A4 和 A5；R3 之后才有 AREF 旁边那两个专用脚。老款 Mega 更特殊，SDA、SCL 在 20、21 号脚。接错脚的现象是程序跑起来直接报找不到芯片。

把传感器串进被测电路

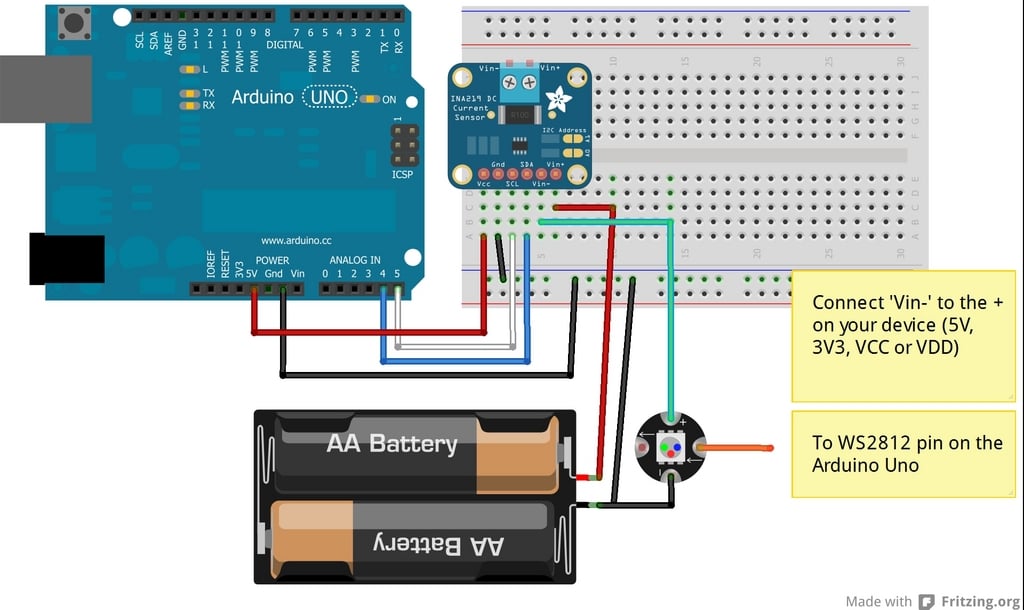

供电接完只完成一半，真正测电流要把采样电阻串进回路里。做法是：Vin+ 接被测电路电源的正极，Vin- 接负载的正极，再从电源负极拉一根线到 GND。这样分流电阻就串在电路里了，而且传感器能同时量到负载电压。

官方在接线页上用红框专门提醒了一件事：别拿它去测那种电流会突然抽一下的负载，直流电机最典型。电机启动的瞬间电流冲得很高，电源线上全是尖峰，INA219 可能被冲得复位，读数乱跳。真要在电机回路上测，得并一颗大电容把电机和电源隔开，再加一颗续流二极管挡反电动势。官方还强调所有电压都是相对处理器地测量的，共地这根线不能省，不然负载电压会飘。

装库、跑示例、看读数

库不用手找。打开 Arduino IDE 的库管理器，搜 Adafruit INA219，装官方那个库。装完从 File 菜单进 Examples，找 Adafruit_INA219 下面的 getcurrent，示例会自动开在新窗口。上传完打开串口监视器，波特率设成 115200。

代码我按官方仓库里的 getcurrent.ino 原样贴出来，只把尖括号的 include 改成引号形式（站点会把尖括号当成标签吃掉，这是发布侧的老坑，不是代码本身的问题）：

#include "Wire.h"
#include "Adafruit_INA219.h"

Adafruit_INA219 ina219;

void setup(void)
{
  Serial.begin(115200);
  while (!Serial) {
      // some platforms require an active serial port before continuing
      delay(1);
  }
  Serial.println("Hello!");

  if (! ina219.begin()) {
    Serial.println("Failed to find INA219 chip");
    while (1) { delay(10); }
  }
  //ina219.setCalibration_32V_1A();
  //ina219.setCalibration_16V_400mA();
  Serial.println("Measuring voltage and current with INA219 ...");
}

void loop(void)
{
  float shuntvoltage = 0;
  float busvoltage = 0;
  float current_mA = 0;
  float loadvoltage = 0;
  float power_mW = 0;

  shuntvoltage = ina219.getShuntVoltage_mV();
  busvoltage = ina219.getBusVoltage_V();
  current_mA = ina219.getCurrent_mA();
  power_mW = ina219.getPower_mW();
  loadvoltage = busvoltage + (shuntvoltage / 1000);

  Serial.print("Bus Voltage:   "); Serial.print(busvoltage); Serial.println(" V");
  Serial.print("Shunt Voltage: "); Serial.print(shuntvoltage); Serial.println(" mV");
  Serial.print("Load Voltage:  "); Serial.print(loadvoltage); Serial.println(" V");
  Serial.print("Current:       "); Serial.print(current_mA); Serial.println(" mA");
  Serial.print("Power:         "); Serial.print(power_mW); Serial.println(" mW");

  Serial.println("");

  delay(2000);
}

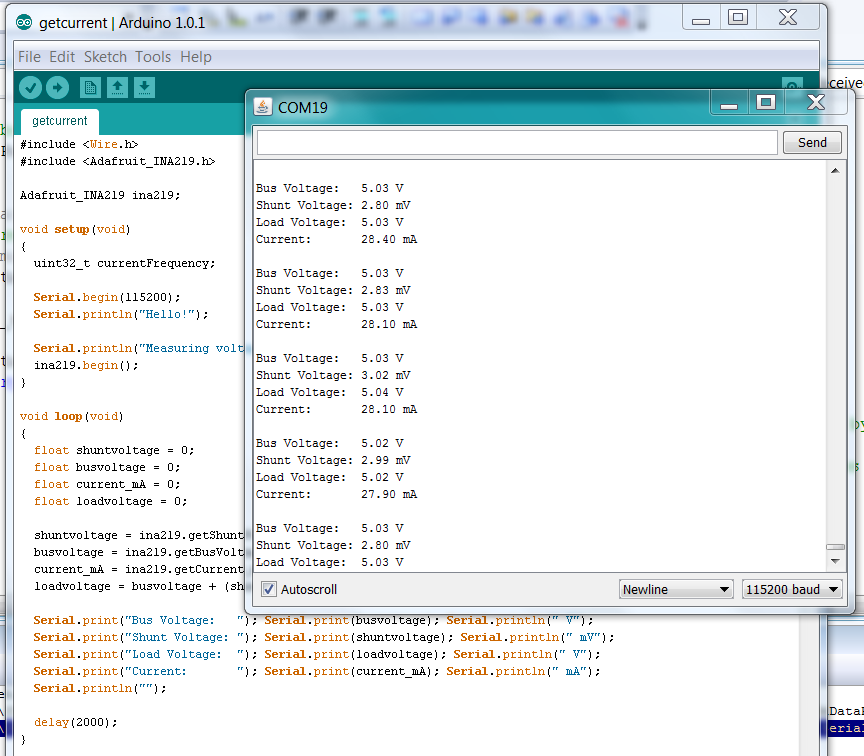

跑起来之后串口会持续打印五行：母线电压、分流电压、负载电压、电流、功率，每两秒一轮。官方示例截图的输出格式就是这五行。

读这五行要先明白它们的含义。母线电压是 Vin+ 相对地的电压，也就是电源电压；分流电压是那颗 0.1 欧电阻两端的压差，单位毫伏，正负号代表电流方向；负载电压等于母线电压加上分流电压换算成伏，代码里写的就是 busvoltage + shuntvoltage/1000；电流是芯片按分流电阻值和增益档算出来的；功率是电压电流相乘。

示例里有两行被注释掉的校准调用：setCalibration_32V_1A 和 setCalibration_16V_400mA。前者是 32V 量程配 1A 档，后者是 16V 量程配 400mA 档。要测几十毫安级别的小板子，把 16V_400mA 那行放开，分辨率立刻从 0.8mA 变成 0.1mA 级别，小电流的变化才看得出来。这也是很多人第一次用觉得"读数太粗"的真正原因——档位没换。

几个真会踩到的坑

第一个是精度预期。官方给的精度是 1%，这个 1% 是整块板子在标定条件下的水平，不是说你测一颗 5mA 的待机电流能精确到 0.05mA。量程档选大了，小电流的读数基本就是噪声。第二个是采样节奏，示例里 delay 2000 意味着两秒一次，想看电机启动的电流尖峰，这个节奏根本抓不到，得自己把延时压到几十毫秒，同时接受读数抖动变大。

第三个是线长。I2C 是短线总线，杜邦线拉太长、和电机线捆在一起走，读数会莫名跳变甚至通信失败。能短就短，非要在电机旁边测，把 SDA、SCL 远离动力线。第四个是负载类型，前面说的感性负载必须加保护，这不是可选项。

最后一个坑反而最实用：这颗芯片的价值不在"测一次电流"，而在"一直测"。接在小车电池和主控之间，串口一直打印，你就能看见待机、空载、爬坡、堵转四种状态各自的电流，然后才谈得上算续航、算电池够不够。我见过太多人电池选小了，就是因为从来没量过真实功耗。

值不值得上手

9.95 美元买到 26V、±3.2A、1% 精度的双通道监测，还能顺手读母线电压，对做小车、做太阳能小系统、做电池供电节点的玩家来说，这是性价比很高的一颗器件。缺点是它只有一路，多路供电得挂多颗；量程靠分流电阻定死，想既测大电流又测微安级待机，一块板子做不到。所以先想清楚你要看的是"电机吃了多少"还是"待机漏了多少"，量程选错了，读数再准也没意义。
