A3144霍尔传感器怎么接线？Arduino测转速计数教程

想知道电机转多快，或者想给门加个磁感应提醒，A3144霍尔传感器是常见选择。它本质上是个磁感应开关：当磁铁的南极靠近它时，内部开关导通、输出电平变化；磁铁离开又恢复。配合磁铁可以做转速计、门磁感应这些应用。这篇文章讲清接线和计数方法。

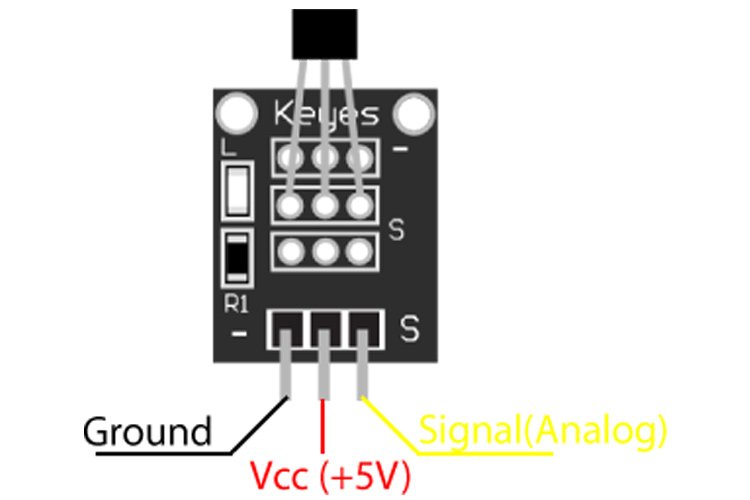

三根引脚，先认清方向

A3144是一颗三引脚的直插霍尔元件，一般丝印有型号，引脚顺序通常是电源正、地、信号输出（以你手上datasheet标为准，不同封装可能有差别，别硬记）。输出是集电极开路式的数字信号，逻辑上“有磁场时输出低电平、无磁场时高电平”。

因为集电极开路内部不自带上拉，接Arduino时信号脚往往需要外接一个上拉电阻到VCC（或用Arduino内部上拉），否则读不到稳定高电平。这个小细节不说清楚，新手很容易“明明接对了却读的全是0”。

测转速：磁铁加计数逻辑

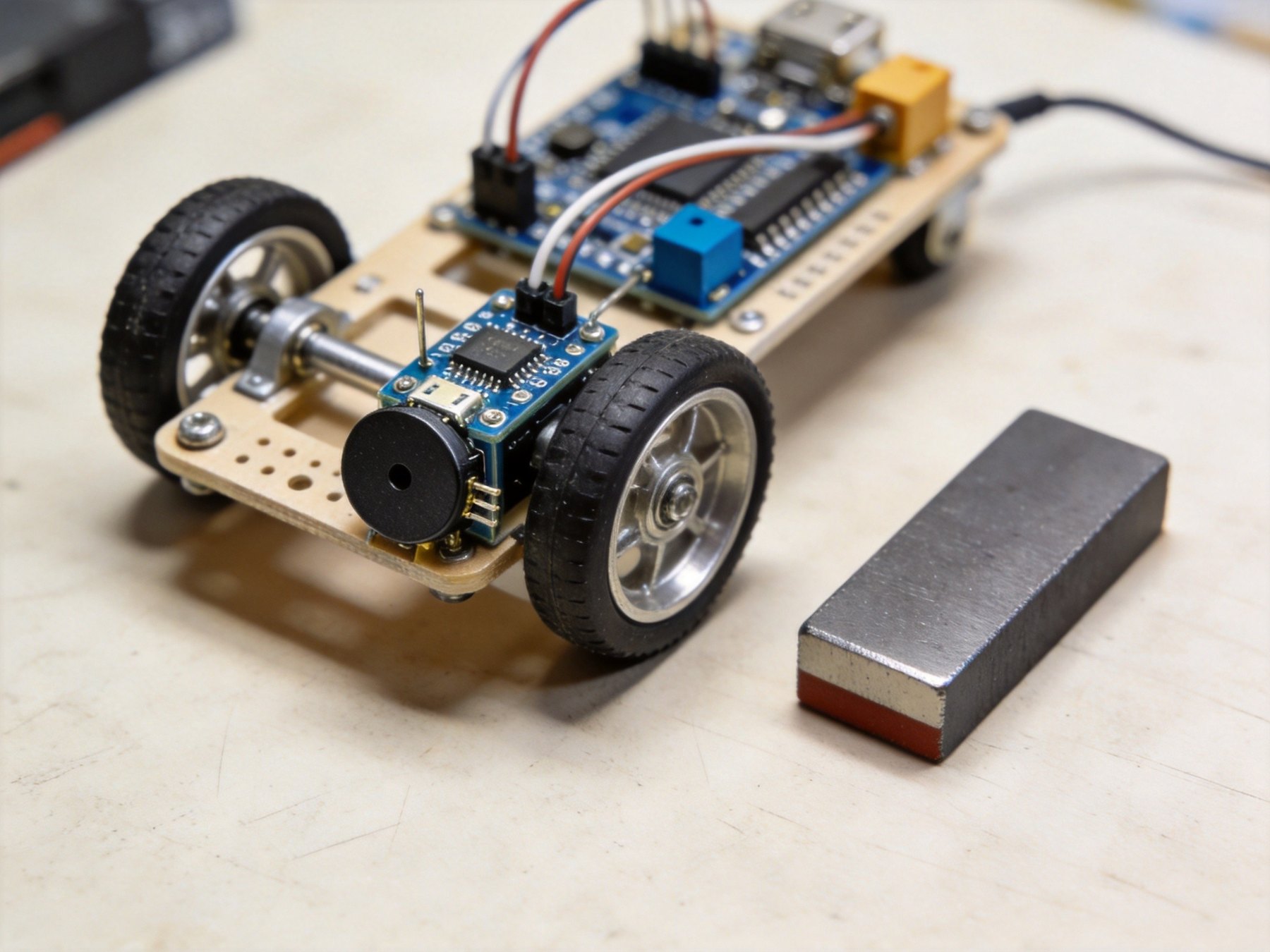

测转速的做法是：在转动部件（如电机轴或转盘）上固定一块小磁铁，让A3144靠近它静止放置。每转一圈，磁铁扫过传感器一次，就产生一个脉冲。用中断数脉冲数，固定时间内数到N次，除以磁铁数量再乘60，就是转速（转/分）。比如转盘贴一颗磁铁，1秒数到20次脉冲，那转速就是20×60=1200转/分。

如果做两片磁铁对测转更快、更细腻，公式里把磁铁数量也除进去。用中断（接到支持中断的引脚）比轮询靠谱，高速旋转不丢脉冲。

门磁/接近检测和几个坑

除了测速，A3144还能做磁感应开关：把磁铁装在门上、传感器装在门框，门一开磁铁远离就能感知；也能做机器人避障、位置检测。它检测的是磁场不是光，比红外不怕灰尘，适合一些脏环境。

踩过的坑：一是磁场方向和检测距离很重要，A3144对磁铁方向（南极触发）和距离敏感，装太远触发不了，一般要几毫米以内试验；二是上面说的集电极开路必须配上拉；三是强磁铁离传感器太近或太远都会不稳定，最好现场拿磁铁边走边测确认触发范围。

A3144是给“磁感应”场景的低成本方案。测速、门磁、接近检测都能用，把磁场方向和上拉电阻两点搞定，基本就能稳跑。
