A4988驱动NEMA17步进电机怎么接线？细分设置和电流避坑实测

想把步进电机跑起来，很多人第一个用来驱动的是A4988这块小板。它便宜、好买、教程多，配NEMA17这类双极四线步进电机，几乎是最常见的入门组合。这篇把接线、细分设置和电流限流从头到尾捋一遍，重点说几个让人卡壳的坑。

先看清A4988上的几个关键引脚

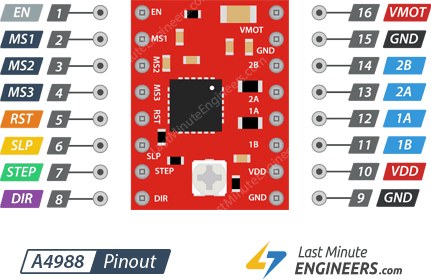

板子不算复杂，逻辑上分三块：电源、电机、控制。电源有两路，VDD接3到5.5伏的逻辑电源（一般直接接Arduino的5V），VMOT接8到35伏的电机电源（用12V比较多）。电机这边是1A、1B、2A、2B四个引脚，接NEMA17的两个线圈绕组。控制这边就是STEP（脉冲）、DIR（方向）和几个细分选择脚。

接线前先干一件事：把电机先接好再上电，顺序反了或热插拔，A4988瞬间就烧。这是最容易翻车的一条，很多人一上来就先通电，电机还没插就废了板子。

四根线怎么接，线圈怎么认

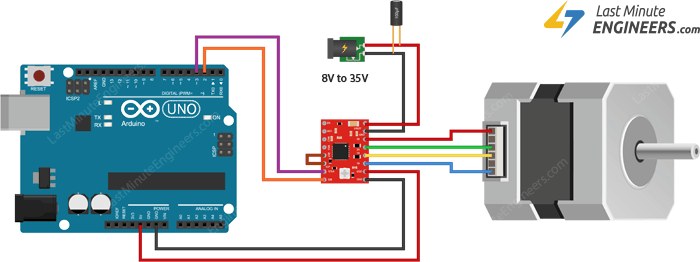

NEMA17是四线电机，颜色五花八门，别按颜色猜，用万用表电阻档量最靠谱：通了的两根就是一组线圈，分别接到1A、1B和2A、2B。STEP接Arduino的数字口3，DIR接数字口2或4，高电平一个方向、低电平另一个方向。

RST和SLP两个脚通常直接连在一起再拉高，这样驱动器保持使能。EN脚拉低并接地，不用单独控制也行。

细分不是越多越准，先分清代价

MS1、MS2、MS3三个脚组合决定细分分辨率：全都不接是整步（每转200步），只拉高MS1是1/2步，逐级往上到1/8、1/16。3D打印机和CNC常用1/16，也就是一转3200步，运行平滑得多。

但要注意，细分解决的是步进振鸣和运行平顺，不是加减速精度。代价是脉冲频率得跟得上——1/16细分下要跑到每秒100毫米，得每秒8000个脉冲，Arduino Uno用位翻转产脉冲，大约到每秒1万到1.5万个脉冲就到头了，细分开太满反而跑不快。

电流限流别靠猜，算一下Vref

板上有个电位器用来设电流上限。对0.1欧采样电阻的板子，公式是Vref约等于目标电流乘8再乘R（R=0.1）。比如想让每相走1安，Vref就该调到0.8伏左右，用万用表测电位器中间脚和GND的电压来对。电流设太高电机发烫、驱动也扛不住，设太低跑起来没劲，先从更低的值起调，够用就行。

供电和共地别忘了

VMOT那一路必须在驱动器附近并一颗100微法电解电容跨在VMOT和GND之间，去吸收电机启停的浪涌，否则容易把控制芯片搞复位。Arduino的地和电机电源的地务必要共地，不然参考电平对不上，脉冲乱跳电机乱转。

按这套接下来，配一套AccelStepper库的减速斜坡，步进电机基本就能平稳起停。卡在哪一步，多半就在共地、细分选择或Vref这几处，按顺序查一遍就能排掉。
