LCD1602 I2C液晶屏怎么接线？PCF8574地址识别与显示避坑

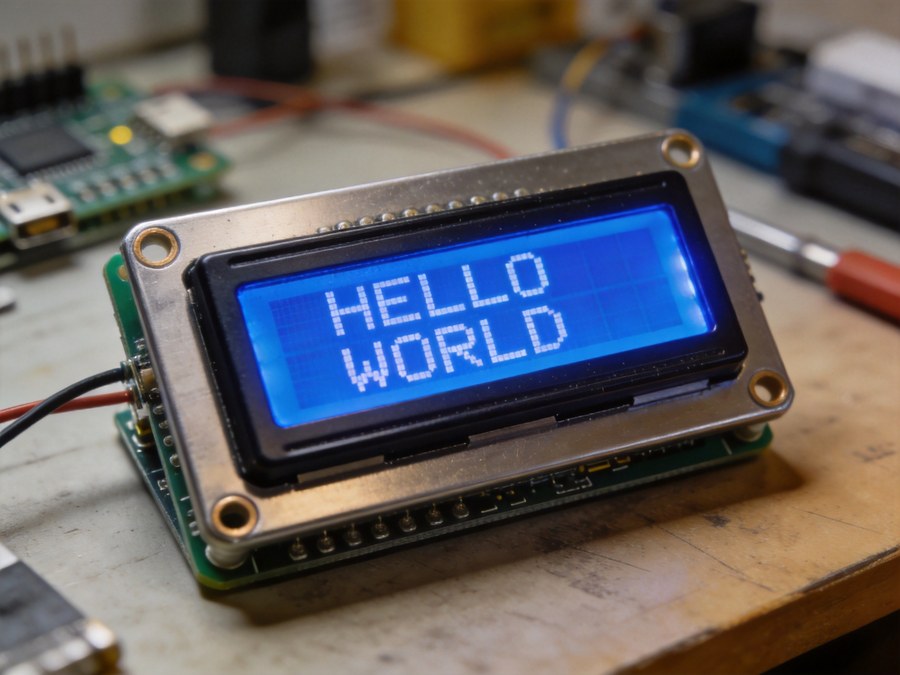

LCD1602能显示两行、每行16个字符，做机器人信息屏、温湿度显示都够用，是电子爱好者很熟悉的器件。不过原生的1602有16根脚，光接线就烦。带I2C转接板的版本用PCF8574芯片把接口压到两根，靠SDA和SCL就能驱动，这篇把接线和最常见的地址坑讲清楚。

为什么推荐I2C版1602

原生1602驱动至少要用到大概7根线，还得处理背光和对比度。带I2C转接板（通常是蓝色板、背后一颗PCF8574芯片）后四个脚就够：VCC、GND、SDA、SCL。对于引脚紧张的小车和带一堆传感器的主控，省出的IO很宝贵。

接线就四根，先对上I2C引脚

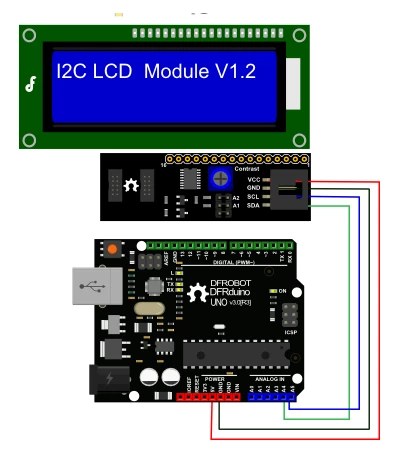

Arduino Uno上，SDA对应模拟口A4，SCL对应A5。把模块的SDA接A4、SCL接A5，VCC接5V（部分支持3.3V），GND接地，就完成了。Mega则是数字口20和21。

接线简单，坑在软件侧。先装LiquidCrystal_I2C库，然后一行代码里要写对地址：LiquidCrystal_I2C lcd(0x27, 16, 2)。这个0x27不是固定的。

最坑的就是I2C地址

不同厂家、不同批次，转接板地址可能是0x27、0x20、0x3F，甚至更高。地址写错的结果是屏幕全黑或显示一坨黑方块，看着像硬件坏了，其实是没对上话。解决办法是先跑一个I2C扫描程序，打印出总线上实际能找到的地址，照抄进库的初始化就行，前后几分钟。

还有个小提醒，模块背面蓝色电位器是调对比度的，屏幕有内容但看不清、太淡或太浓，转一下这个旋钮就好，别怀疑是屏坏了。

字符显示常见的小麻烦

想自定义字符（比如图标、进度条），库里提供createChar，先定义像素位图再show。显示中文原生1602不支持，一般靠字模或干脆拼音英文。背光不想一直亮，有backlight开关函数，省电也柔和。

按这套从扫描地址入手，基本一次点亮。I2C版1602接线简单、排错也有固定套路，学会地址扫描这一招，以后I2C设备都能少走弯路。
