ACS712电流传感器接Arduino：电机堵转保护与实时功耗监控

电机老烧？因为你不知道它吃了多少电

做机器人最心疼的事之一就是烧电机驱动。程序写错一行、机械结构卡住、负载突然增大——随便哪个都能让电机堵转，然后驱动芯片冒烟。问题出在哪？你根本不知道电机实际吃了多少电流。加一颗ACS712电流传感器，十几块钱，实时监测电流，堵转之前就能切断，省下的驱动板钱够买一抽屉传感器。

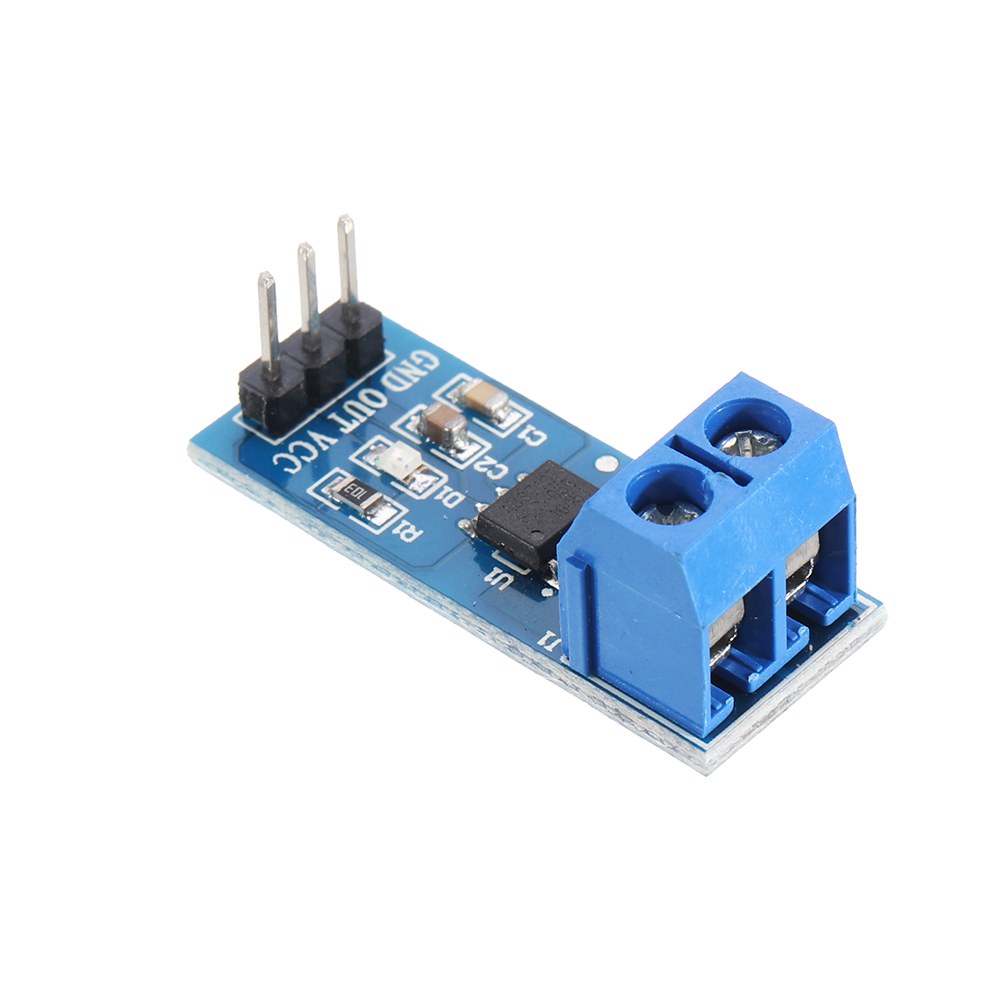

ACS712有5A、20A、30A三个量程版本，做机器人一般选20A版本（ACS712-20A），灵敏度是100mV/A。它的工作原理是霍尔效应：电流流过芯片内部的导体时产生磁场，霍尔元件检测磁场强度并输出电压信号。输出是模拟量，0电流时输出VCC/2（2.5V），正电流时高于2.5V，负电流时低于2.5V。

接线与Arduino读取

接线很简单：VCC接5V，GND接地，OUT接Arduino的模拟输入引脚（比如A0）。被测电流从模块的IP+流入、IP-流出——注意方向，模块上有箭头标记。如果你测的是电机电流，把ACS712串在电机供电回路里就行，也就是电源正极先过ACS712再到电机驱动。

代码方面，用analogRead(A0)读到0-1023的值，换算成电压（乘以5.0/1024），再减去零点偏移（2.5V），除以灵敏度（0.1V/A），就是当前电流值。但实际中2.5V的零点不一定精确，建议上电后先读100次取平均值作为实际零点，后面所有读数减去这个零点再算电流。

做堵转保护

堵转检测的逻辑很直接：设一个电流阈值（比如电机额定电流的1.5倍），连续检测到电流超过阈值就判定堵转，立刻关闭PWM输出。关键是"连续检测"——因为电机启动瞬间会有短暂的启动电流（可能是额定的3-5倍），如果一检测到高电流就关，电机根本转不起来。正确做法是持续检测50-100毫秒，如果一直超阈值才判定堵转。

除了堵转保护，还可以做过载预警。设两个阈值：低阈值触发降速（把PWM占空比减小），高阈值触发停机。这样机器人在遇到轻微阻力时会自动减速而不是硬扛，既保护电机也保护机械结构。

精度与局限性

ACS712的精度在1.5%左右，做保护够用了，但如果需要精确测量功耗或者做电流环控制，建议换更精确的方案（比如INA219，数字输出，精度0.5%）。另外ACS712是模拟输出，容易受电源纹波和电磁干扰影响，布线时信号线尽量短，远离电机线和电源线，有条件的加个RC低通滤波（1K电阻+0.1uF电容接地）。

总之，ACS712是做电机电流监测和保护的基础款。便宜、好接、代码简单，做机器人不想总烧驱动的话，建议每个电机通道都装一个。
