LM2596降压模块怎么给小车和舵机供电？DC-DC降压接线避坑

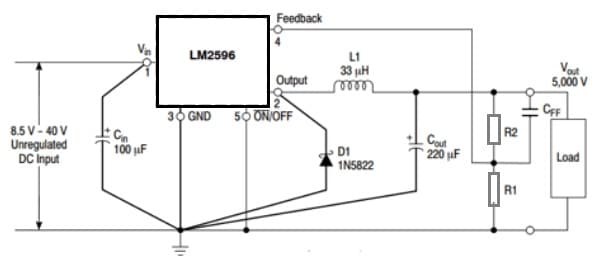

做小车、机械臂、机器人，最头疼的往往不是程序，而是供电。锂电池电压太高、舵机要6V、单片机要5V，这时候一块LM2596降压模块就能把高压电源稳成你需要的电压。它是一颗可调DC-DC降压（Buck）模块，输入4V到40V，输出能调到1.25V到35V，几乎人手一块。这篇把接线和调压避坑讲明白。

四个焊点，输入输出两路

LM2596模块很直白，就四个接线点：IN+、IN-（输入电源正负极）和OUT+、OUT-（输出正负极）。把电池或电源适配器接IN，把要供电的设备接OUT就行。它的IN-和OUT-在板子上通常是共地的，接法上基本可以看成一路地。

典型的应用就是：给两轮小车用7.4V锂电池，但舵机需要6V——那就把7.4V接IN，把OUT调到6V接舵机电源；Arduino要5V，就往5V调给主控。一颗模块能兼顾几种电压需求。

调压，先量后接

模块上有个蓝色的小电位器（一字螺丝可调），旋转它改变输出电压。这里必须强调顺序：先不要接负载，用万用表红黑表笔分别搭OUT+和OUT-，边调电位器边看读数，调到你的目标电压（比如5.0V或6.0V）再断电接负载。

为什么必须先空载调好？因为LM2596模块出厂电压是随机的，可能是很高的值。如果你先把一块需要5V的板子接上，然后模块输出的是十几伏甚至二十几伏，一瞬间就能把板子烧掉。先量好再接，是这颗模块最基本的安全守则。

三个高频坑，提前绕开

第一是电流能力。LM2596持续输出大概在2A左右、峰值3A的样子（官方标3A，实际持续用建议按2A算）。带舵机、电机这类瞬时电流大的负载会比较吃力，尤其是几个大舵机同时动作时容易电压跌落、舵机抖动。真要大电流就换XL4016这类输出更凶的降压，接线思路一样。

第二是发热和散热。输入输出电压差大、电流大时，模块上的芯片会比较热。长期高负载建议加个散热片或者用大一点的电流规格，保证稳定。

第三是别让电机和控制共用一个很脏的电源。虽然用LM2596把电机电源分出来给主控已经很文明，但剧烈堵转时输出还是会抖，真讲究的就在输出端再加一个电容滤波。把“先量后接”、电流预算和散热三件事捋顺，LM2596就是一个好用又不贵的供电利器。
