A4988步进电机驱动器接Arduino：散热设计、限流调节与细分接线

步进电机想精确控制，驱动器选对比电机重要

做机械臂、云台或者3D打印机，步进电机的控制精度直接取决于驱动器。A4988是目前DIY圈最主流的步进电机驱动器之一，自带细分、过流保护、过温保护，十几块钱一块，能驱动NEMA17到NEMA23范围内的双相四线步进电机，最大持续电流2A（加散热片和风扇可以到2.5A）。

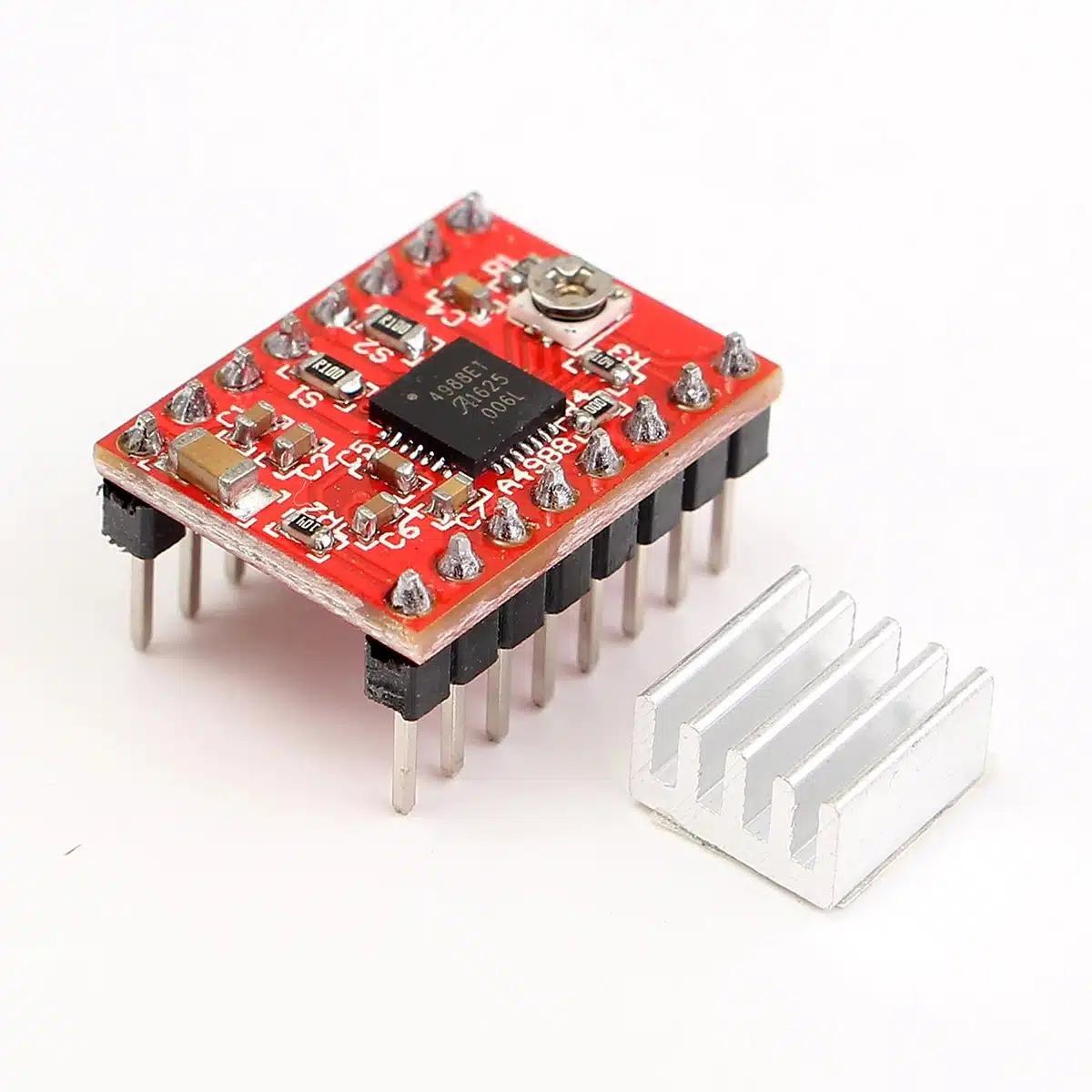

A4988模块的接线其实不复杂：电机端有四根线（1A、1B、2A、2B）分别接步进电机的四根线，颜色对应关系看电机说明书（通常是黑、绿、红、蓝对应1A-2B）。控制端有五根关键线：VMOT（电机电源8-35V）、GND、STEP（步进脉冲）、DIR（方向）、EN（使能，低电平有效）。

限流调节是第一步

拿到A4988第一件事不是接线，是调限流。模块上有一个可调电位器，用万用表量电位器中间的引脚对地电压，这个电压就是Vref。最大电流 Imax = Vref / (8 x Rcs)，A4988模块上的感应电阻Rcs一般是0.1欧姆，所以Imax = Vref / 0.8。如果你用电机额定电流1.5A，那Vref应该调到1.5 x 0.8 = 1.2V。

注意这里说的是最大电流（峰值），如果驱动器设成全步模式，实际RMS电流是Imax的70%左右。设了细分之后（比如1/16步），RMS电流更接近Imax。简单记住：Vref调到比电机额定电流稍高一点就行，别太保守——限流太低电机会无力，限流太高驱动器会过热保护。

散热是生死问题

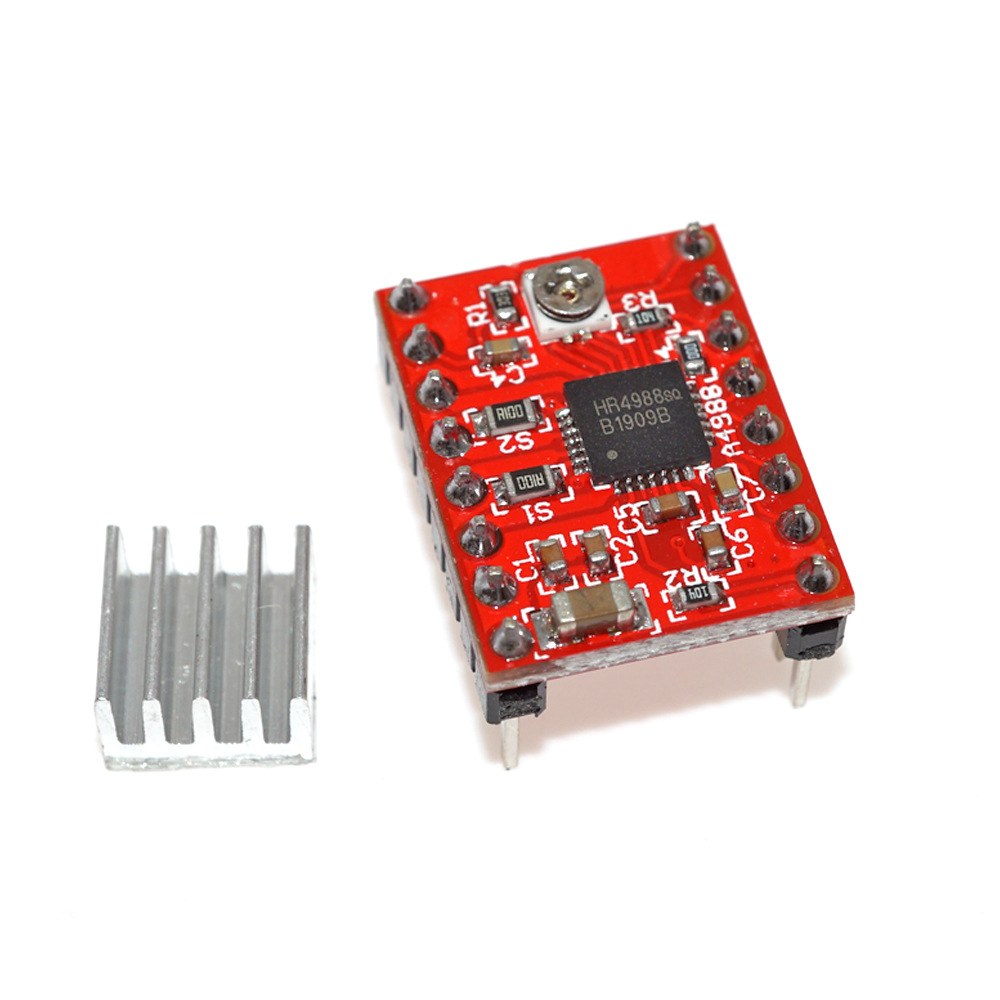

A4988在输出电流超过1A时就会明显发热。不加散热片的话，芯片温度很容易跑到85度以上触发过温保护，然后电机突然停转。解决办法：第一，粘一片铝制散热片（买模块时一般附送）；第二，加一个5V小风扇对着吹；第三，如果电流超过1.5A，考虑换DRV8825（兼容引脚，但散热能力更强）或者TMC2209（静音+更低温升）。

测试的时候用手摸散热片：烫手但能坚持3秒以上就还行，完全碰不了说明温度已经超过70度，需要改善散热或者降低电流。

细分设置让运动更丝滑

A4988支持全步、半步、1/4步、1/8步和1/16步五种细分。通过MS1、MS2、MS3三个引脚的高低电平组合选择。细分越高，每转需要的脉冲数越多（全步200步/转，1/16步就是3200步/转），但运动越平滑、噪音越小。做机械臂一般设1/8或1/16步，做云台可以用全步或半步。

Arduino代码很简单：DIR引脚设方向，STEP引脚每发一个脉冲走一步。用tone()函数可以直接输出方波，频率就是步进速度。想加减速就用AccelStepper库，设置最大速度和加速度，它自动帮你生成梯形加减速曲线。

总结一下：A4988做步进电机驱动入门足够用，但一定要先调限流、加散热片，这两步不做的话大概率烧芯片或者丢步。等玩熟了再考虑升级到TMC2209静音方案。
