火焰传感器怎么接线报警？Arduino火焰检测模块阈值调试详解

火焰传感器模块是给机器人、智能家居加“防火眼”的常用件。它利用专门的红外接收管对火焰发出的红外光谱敏感，用它做个火灾报警或者让小车避开火源都行。这东西成本低、反应快，但用起来有几个容易被忽视的点，这篇文章展开讲讲。

模块长啥样，输出有几路

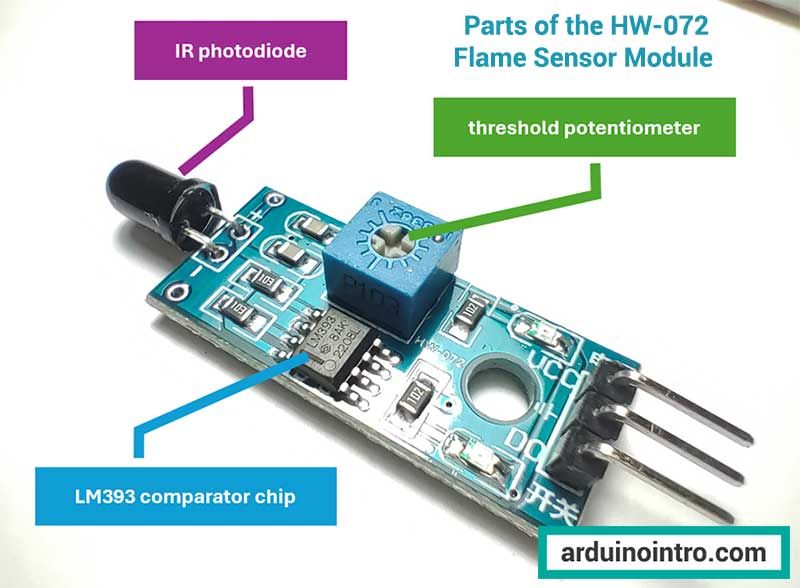

模块顶端是一个黑色的红外感光探头，板子上通常有LM393比较器、一个调灵敏度的蓝色电位器和几个指示灯。引出脚一般是AO、DO、GND、VCC四个。DO是数字输出，阈值比较后的结果，只用判断“有没有火”就够；AO是模拟输出，电压随火焰远近和强度变化，想测距离或强弱就接模拟脚。

它探测的是红外波段，所以太阳光、白炽灯这类红外成分多的干扰源要特别注意。火焰的红外信号主要在特定频率，有的模块靠窄带处理来降低误报。

接线和最简单的报警逻辑

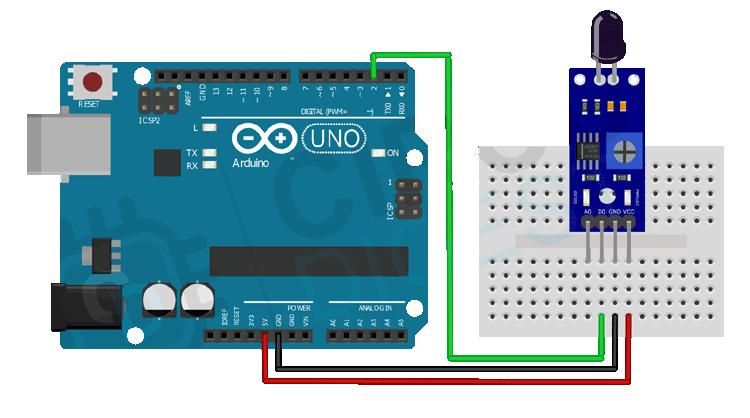

接线很常规：VCC接5V、GND接地、DO接一个数字脚。想让报警有声音，可以再串一个有源蜂鸣器到另一个数字脚。程序就几句话：读到DO为低电平（探头对着火时输出变低），就让蜂鸣器响、LED亮，同时Serial打印报警提示；没火就恢复静默。

要注意火焰离传感器越近、信号越强，DO翻转对应的“火”远近距离由电位器阈值决定，别指望一个固定阈值通吃所有场景。

三个高频坑和调优

第一个是误报。红外接收管对阳光、白炽灯、空调热风也可能有感，做室内报警时最好把阈值调严，或加个温度/烟雾传感器做二次确认，避免见光就响。第二个是视角和遮挡，火焰传感器给的是“有没有红外”的粗略信号，不是成像，隔一块玻璃或厚的烟也会衰减，安装时别挡住探头。第三个是阈值手感：蓝色电位器顺时针调一般让模块更易触发，具体方向不同板子有别，边通电边拿打火机靠近测试最直观。

对DIY场景，火焰传感器配蜂鸣器做一个简单的桌面防火报警，或者装在小车上做避火，是很快能上手的项目。把它当一只“会看红外光的眼睛”用，剩下的交给阈值和逻辑就顺了。

进阶一点，可以把火焰传感器装到舵机云台上做简易火源追踪——模块左右扫，哪边信号强就往哪转，算是个很粗的火源定位器。想测火焰距离，就用AO模拟口读电压，先对着不同距离标定一次，再粗略反推远近，够玩具级项目用了。
