BH1750光照传感器怎么接线？GY-302模块采集勒克斯教程

给智能灯、温室或者智慧农业加个“测光”的部件，很多人第一反应是用光敏电阻。但光敏电阻只能给个大概的阻值变化，想拿到精确的照度数值，还得靠BH1750这种数字光强传感器。它直接用I2C通信，读出来就是单位勒克斯（lx）的照度，不用自己换算。这篇文章讲清楚接线和读取。

GY-302板上都接了啥：电平转换加稳压

单颗BH1750芯片是6脚贴片，但我们买到手的往往是GY-302模块。这块板上把芯片本身需要的外围元件都焊好了，还做了两件事：加了稳压和电平转换。所以模块可以直接接受3.3V到5V供电，I2C信号也能和Arduino、树莓派、ESP32这些不同电平的单片机直接对接，省去自己搭电平匹配电路。

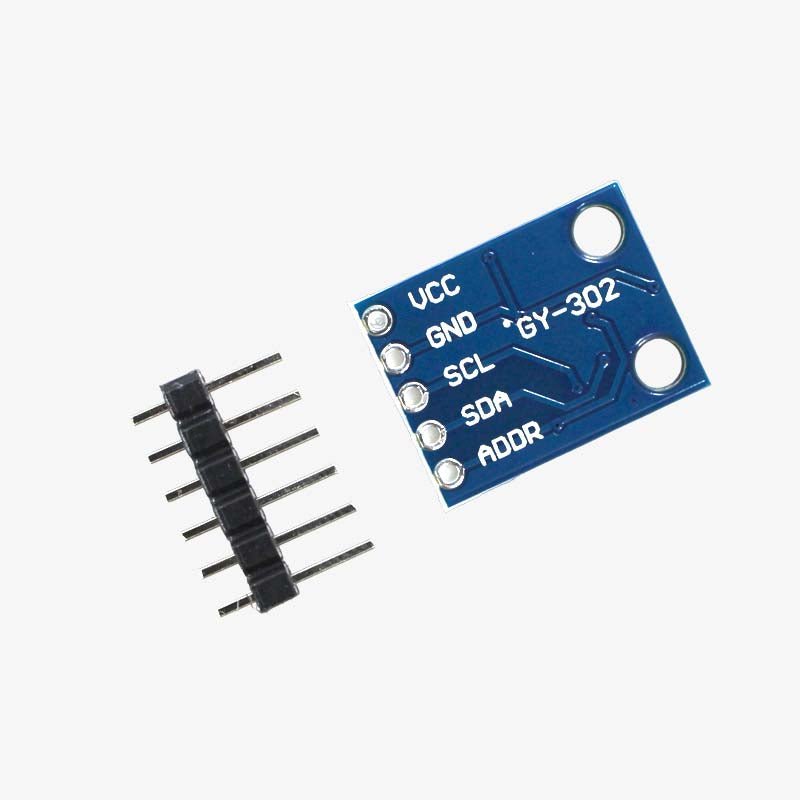

模块上丝印的引脚一般有VCC、GND、SCL、SDA、ADDR五个。VCC接3.3V或5V，GND接地，SCL和SDA分别接到主控的I2C时钟和数据脚。ADDR是地址选择脚，悬空时芯片地址是0x23，把它接到VCC地址就变成0x5C，总线地址紧张时可以靠这个错开多片。

怎么读：I2C地址扫一下，读数就出来

接线就三根线加两个电源脚，麻烦的是地址对不对。最稳妥的做法是先跑一遍I2C扫描，把挂在总线上的设备地址打出来，确认是0x23还是0x5C，再在代码里写对，能省掉一大半“读出来全是255”的排查时间。

读数的逻辑很固定：库里初始化后用两条指令，先发一条测光指令让芯片开始采样，然后等它量完再把结果读出来，返回的就是以勒克斯为单位的照度。芯片有一个测量精度分辨率，想快就降精度、两倍亮度计就配高分辨率，可按场景调。

应用和三个高频坑

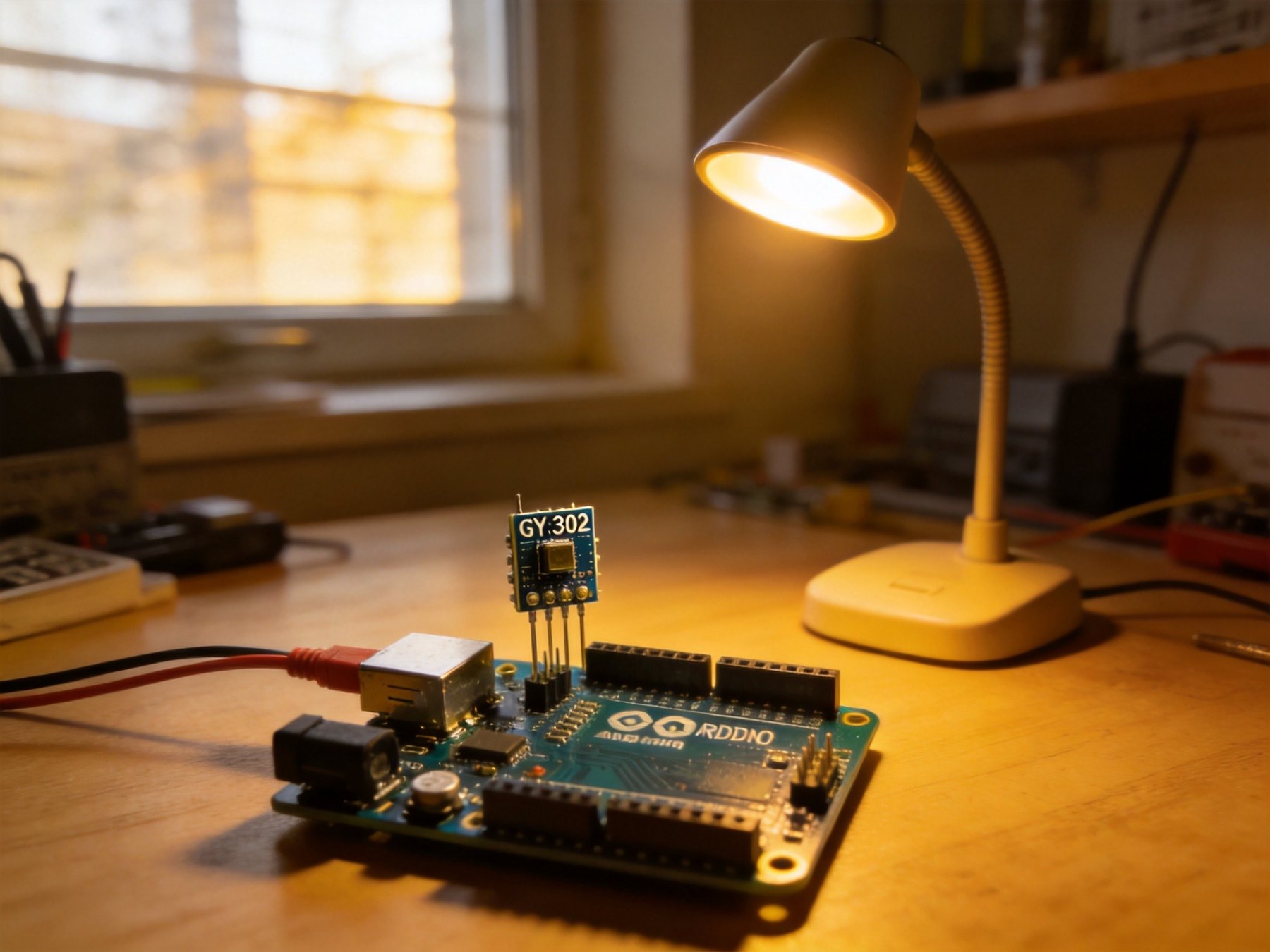

照度数值能做很多事：智能台灯根据环境光自动调亮度、温室根据光照决定要不要补光、甚至在小车上判断经过了明暗区域。读出来的lx直接当变量用，比光敏电阻的“高/低电平”精细太多。

坑主要有三个。一是传感器的感光面朝向：它片上有个小窗口，要让窗口朝上且不被挡住，玻璃、标签纸一挡读数就明显偏低。二是漫射范围，贴得太靠近测量物或局部强光源，读的是局部值而不是房间整体，想测“人眼感受到的亮度”最好让传感器朝天花板方向。三是有的人把SDA/SCL交叉接反，I2C就搜不到，检查交叉比改代码快。

BH1750是个“开箱即用”的测光件，接线三根、地址扫一下、读数直接是勒克斯，做智能光控项目很靠谱。想给项目加个会“感知光线”的部件，它比光敏电阻省心不少。
