QMC5883L电子罗盘怎么接线？Arduino读方位角和校准避坑全解

想让小车或机器人知道自己在朝哪个方向走，电子罗盘是个便宜又好用的选择，QMC5883L就是常见的一颗三轴磁力计，常被打在GY-271之类的蓝色小板上。它通过感知地磁场算出方位角，接上Arduino就能当指南针用。这篇讲接线、读数据和怎么让它读得准。

QMC5883L模块引脚和接线

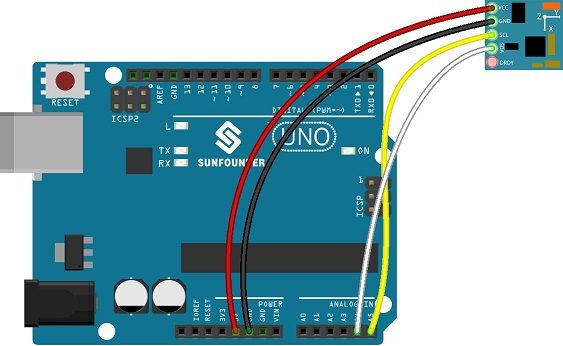

GY-271板子一般是六针，但真正要用的就四根：VCC接3.3V（部分板5V也能用，先看丝印说明）、GND接地、SDA接A4、SCL接A5，走标准I2C。剩下一般是DRDY数据就绪脚，普通读取可以先不接。接线颜色我习惯红-电源、黑-地、黄-SCL、蓝-SDA，看着清楚不容易接错。

接好先跑一遍I2C扫描确认地址，QMC5883L一般是0x0D（有的资料写0x0C，跟HMC5883L搞混的不少，注意区分）。库可以用QMC5883LCompass，封装好现成的方位角接口，不用自己啃寄存器。

读方位角的代码思路

初始化后在循环里调getAzimuth就能拿0到360度的方位角，北就是0度、东90、南180、西270。想更顺滑可以多次采样取平均，晃动时读数会更稳。这套东西拿去给小车做方向修正，或者配合GPS做导航修正都很实用。

校准才是读数准的关键

出厂没校准的磁力计读数会偏，甚至整体画个圈漂移。常见的做法是先跑校准拿到偏移量（offset）和比例（scale），再通过setCalibrationOffsets和setCalibrationScales把校准值写进去。步骤其实简单：拿着板和Arduino连着串口，水平慢慢转一圈，记录下X、Y的最大最小值，算出中点和幅度填进校准接口就行。

还有一个点，如果这颗磁力计是跟别的传感器一起用，得先确认I2C总线上有没有冲突。比如我之前把它和MPU6050一起挂，靠MPU6050开了I2C bypass才顺利读到，不然两个设备抢总线，数据就全乱了。总之接线先对、地址确认、校准做一遍，罗盘就能老老实实给你指北了。
