DS18B20温度传感器怎么接线？Arduino单总线读取防水探头-55°C到125°C实测

给恒温箱监控温度、给鱼缸测水温、给充电宝做过热保护，很多人最后都会用到DS18B20。它是个数字温度传感器，最讨喜的地方是只要一根数据线就能通信，靠单总线协议把温度直接以数字量发给主控，不用再接ADC模拟口。不锈钢壳的防水探头版本能直接泡水里用，测温范围从零下55度到零上125度，常用段精度正负0.5度，几十块的方案很能打。这篇把它的三根线怎么接、那个4.7K上拉电阻为什么必须有讲透。

DS18B20引脚的识别：红黑黄三根线

防水版的DS18B20引出三根线，颜色几乎固定：红色是VDD电源、黑色是GND地、黄色是DQ数据线，千万别把黄色当电源怼进去。裸封的TO-92直插版也是三只脚，从左往右通常是GND、DQ、VDD，不同厂家丝印略有差异，接之前先看datasheet核对最稳妥。它本身能工作在3.0到5.5V，Arduino UNO的5V或3.3V都能带得动。

接线图：为什么D2要接一颗4.7K上拉电阻

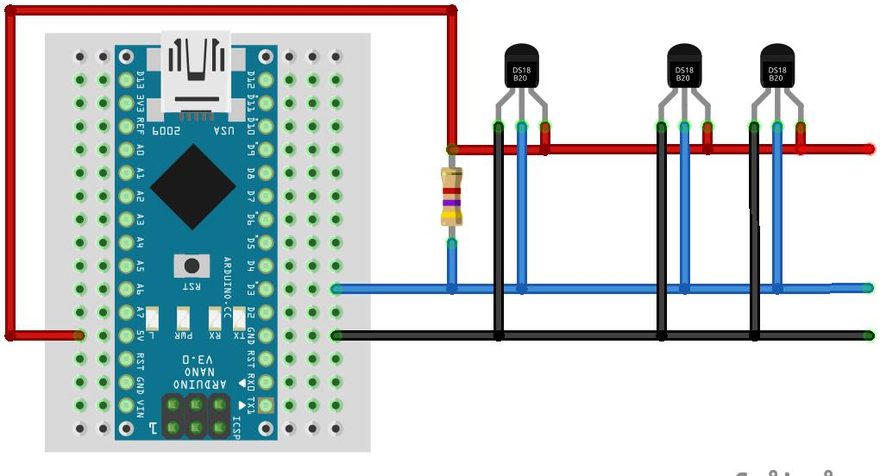

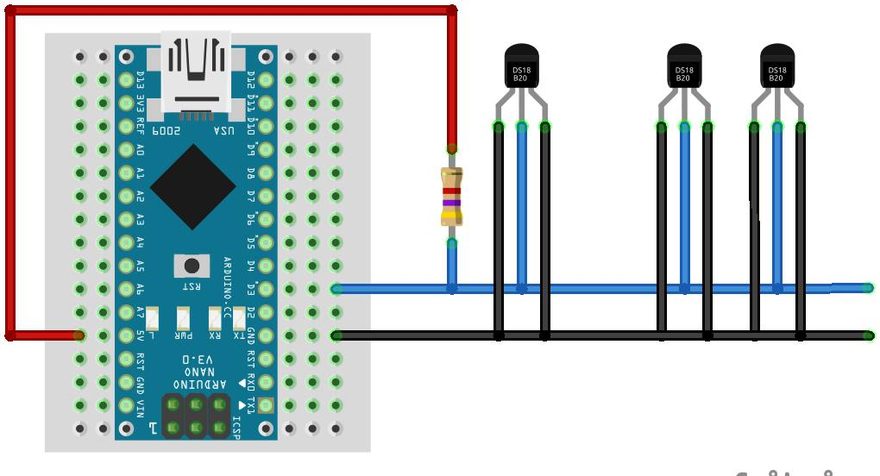

标准接法很省心：DS18B20的VDD接5V，GND接地，DQ接Arduino的数字口D2。关键的坑在于DQ这根数据线是开漏输出，必须外接一颗4.7K欧电阻去拉高，不然主控读不到稳定的高电平，串口刷新出来就是一片乱值甚至全零。上拉电阻一端接DQ、一端接VDD就行，这是单总线最容易被新人忽略的一步。想省一根线还能用寄生供电，把VDD和GND短接靠数据线供电，但因为稳定起见新手先别省这根线。

读取温度的代码：OneWire加Dallas两块库

Arduino官方库里没有直接封装DS18B20，要装两件套：OneWire负责单总线底层时序，DallasTemperature负责把数据译成温度。代码套路很固定，先include两个头文件，声明单总线对象和温度对象，setup里调用begin()，loop里用requestTemperatures()请求读数，再用getTempCByIndex(0)取出第一个传感器的摄氏温度，串口打印出来即可。默认精度是12位，也就是0.0625度的分辨率，用setResolution可以改成9到12位，位数越低转换越快。

常见坑：地址冲突与上电慢

每颗DS18B20出厂都带唯一的64位序列号，多片并联时靠地址区分，但地址可能被人为改写过，读到奇怪温度时先扫描一下总线上有几颗、各自的ROM地址对不对。另外它上电后第一次读数往往偏低或为85度这个假值，转换稳定需要一点时间，代码里加个预热延时再读数会更可靠。数字传输抗干扰强，布线比模拟传感器随意，这也是它受欢迎的原因。
