TTP223触摸模块怎么接线？Arduino电容触摸替代按钮教程

很多DIY项目想加个“开关键”，第一反应是微动按钮。但按钮要钻通孔、要用力按，次数多了还容易失灵。TTP223这种电容触摸模块就方便多了：只要手指碰到金属触摸感应面，输出就翻转一次电平，不用任何机械按压。这篇文章把接线和用法讲清楚。

三个引脚，一眼看懂

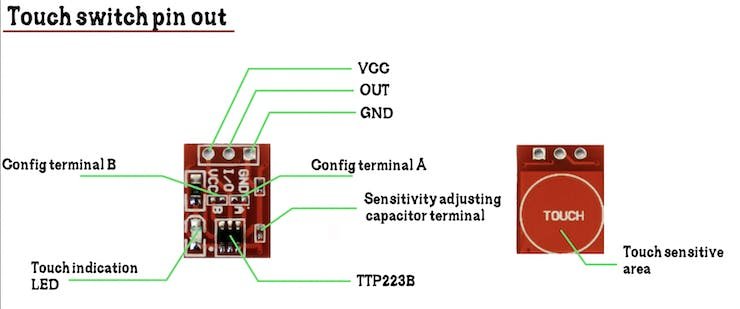

TTP223模块引出的一般就VCC、GND、SIG（有的标的I/O、OUT）三个脚。模块正面有一块圆形的触摸感应区，背面是主芯片TTP223B。VCC接3.3V或5V都行，GND接地，SIG就是输出信号，直接接Arduino数字脚。

芯片本身支持两种输出模式：一种是默认的“点动”即触碰时有信号、手离开没信号；另一种是“开关锁存”模式，摸一下输出常高、再摸一下拉低，像电灯开关。买回来的模块默认大多是点动，要不要改成锁存，得看板子上的跳线或焊盘怎么配置。

接线和最简单的点亮逻辑

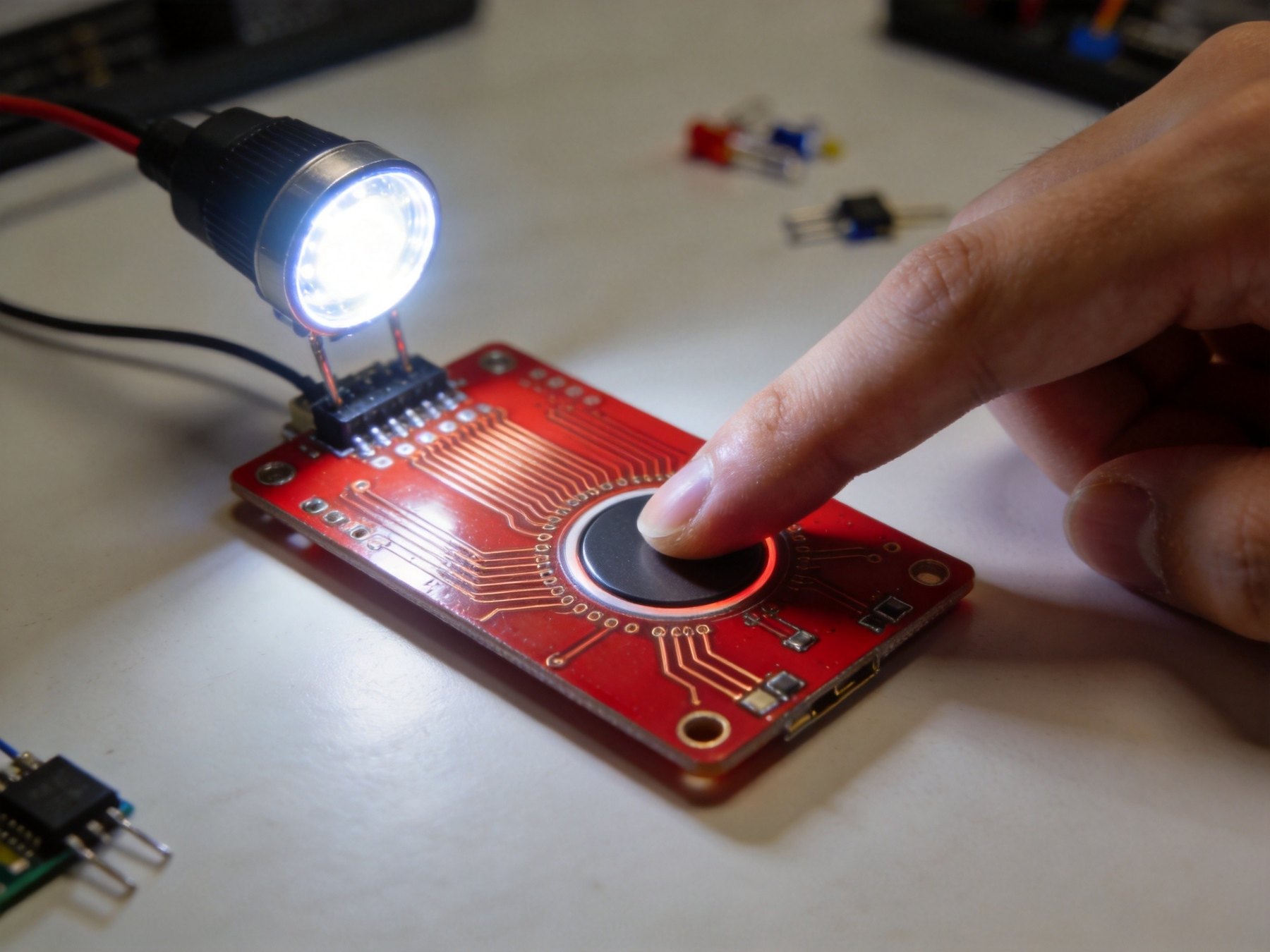

接线非常省事：模块VCC接Arduino的5V，GND接GND，SIG接到一个数字脚，比如3号脚。想让触摸有直观反馈，可以在另一个数字脚上串联一个电阻和LED到GND，手指碰一下感应区，就让这个灯亮起来。代码就几行：读到SIG为高就点亮LED，为低就熄灭，或者配合延时做按键去抖。

它是容性触控，感应电流极小，手指碰的是模块背面的铜箔或外接的一块导电面（铜箔、铝箔都行），都能触发。想扩大触摸面积，在外面贴一片金属片并用导线连到感应区即可。

应用和两个高频坑

TTP223很适合做作品的门控、触发开关：智能音箱外壳上的触摸按键、装配到文具盒的触碰感应、机器人头顶的“摸头反应”，都比按钮更文艺也更耐用。

坑有两个。一个是感应灵敏度受环境影响：面板越厚、感应区面积越小、手越干，越难触发；如果隔了很厚的亚克力机身，可能会时灵时不灵，最好先测一下再封装机壳。另一个是共地问题，触摸检测基于电容充放电，模块和Arduino之间地一定要铺好，供电不稳会导致误触发。还有，模块的SIG直接输出TTL电平，接5V主控没问题，接3.3V的板子建议留意电平匹配。

TTP223是给项目加“触摸互动”最便宜直接的办法。接线三根、逻辑几行，从隔壳感应到开关锁存都能玩，是替代实体按钮的好选择。
