LX-16A总线舵机怎么接线？一个串口串联20个自由度的避坑实测

玩过几个项目之后你会发现，普通舵机的线真的是越接越烦。买的舵机一多，控制板上的PWM引脚很快就见底，想加一个自由度就得多个引脚。后来有人给我安利了总线舵机，我就用LX-16A把一台机械臂的关节全串到了一根线上，这个思路值得单独拿出来讲一讲。

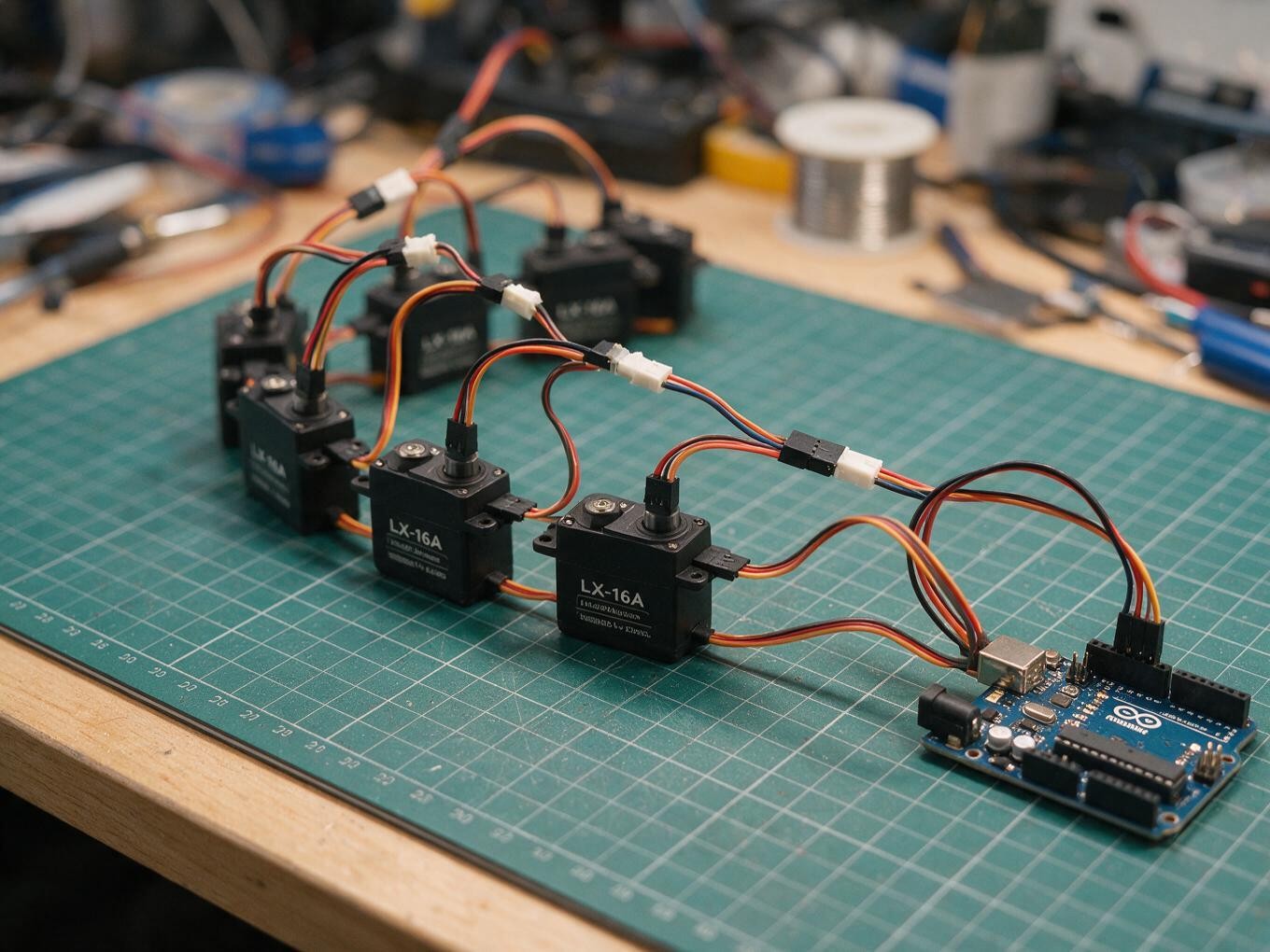

LX-16A属于串行总线舵机，它的关键点是把控制方式从“每个舵机各占一根PWM信号线”改成了“所有舵机共用一条半双工串口总线”。拿到的是一根三线的排线，分别是电源、地和串口数据，多个舵机像串珠子一样首尾相接，也就是常说的菊花链。这样控制板只需要一个串口，理论上就能挂好多只舵机，互不打架。

接线其实很简单，难在别接反

LX-16A的接线就三根：最粗的两根是VCC和GND，负责给舵机供电，从电源那里取电用；第三根是SIG串口数据线，接到主控的串口TX/RX上。因为它内部自带协议解析，所以主控端并不需要额外的舵机驱动板，直接就当一对普通串口来用。

有个容易忽略的点是供电。总线舵机看起来省事，但吃电流的功夫一点不差，带负载时瞬间电流可能到安培级。我用的是外接电源单独给舵机供电，只把地线和主控共地，避免舵机启动时把5V拉垮让控制板重启。这个坑，很多第一次玩的人会在电机一转就死机时遇到。

总线舵机和PWM舵机最大的使用差异，就是要先给每只舵机设置一个不重复的ID。整个系统靠ID区分“这条指令是发给谁的”，所以上电前得把每只舵机挨个改成不同的编号。我用的办法是拿调试板配合官方配置工具，通过串口把每只舵机的ID写进去，写完再串起来，这样后面控制的时候才不会被两支舵机同时响应给搞混。

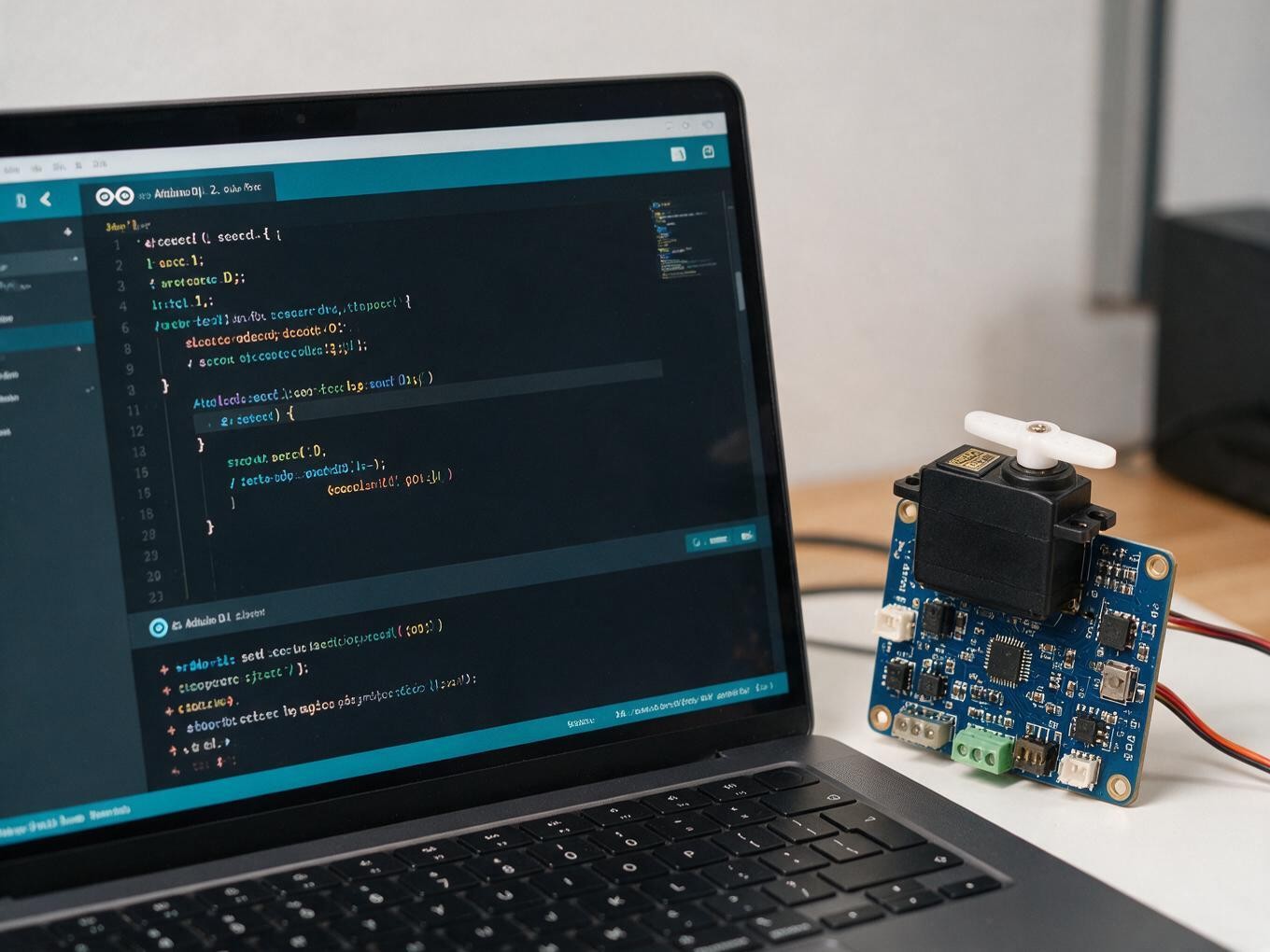

运动控制这一层很直观：不直接给PWM宽度，而是往总线里发一段带目标角和速度的“协议包”。主控下发“第3号舵机转到90度”这样的指令，目标舵机的ID匹配上就会执行。我自己在Arduino里用Lobot总线舵机库，一条指令控制一只或一组关节，机械臂做动作编排的时候代码一下子清爽了很多。

几个实测下来的经验：一是波特率要和舵机一致，LX-16A出厂常见配置是115200，主控串口也设成相同值才能通信；二是接线顺序别搞反，三根线颜色要认准，接反轻则无反应重则烧器件；三是在运行途中异响或卡顿，先断电检查有没有机械堵转和供电不足，别硬让它转，容易烧电机。

总线舵机适合关节数量多的机器人和机械臂，连线从一团乱麻变成一条细细的总线，维护起来也简单。想从PWM舵机升级到串行舵机的朋友，可以从一只LX-16A加一个串口转接开始起步，成本不高，思路一下就打开了。
