PCF8574 IO扩展模块怎么接线？Arduino I2C两线扩展8个IO口和地址设置详解

项目里传感器、按键、LED一多，Arduino的IO脚马上就不够用了。比起换一块更贵的板子，一颗PCF8574就能救急：它是基于I2C总线的8位准双向IO扩展芯片，只需要SDA和SCL两根线，就能凭空多出8个可以读、可以写的GPIO口。这篇把它的接线、I2C地址怎么设讲清楚。

它的工作原理一句话

PCF8574内部有8个准双向IO脚，通过I2C通信和主控交换数据。I2C总线就两根线：SDA传数据、SCL传时钟，两根线还能挂多个设备，每个设备用不同的地址区分。对Arduino来说，PCF8574把读写8个IO的活儿拿到总线上去办了，主控只花两个脚就能控制一大片。

接Arduino很简单

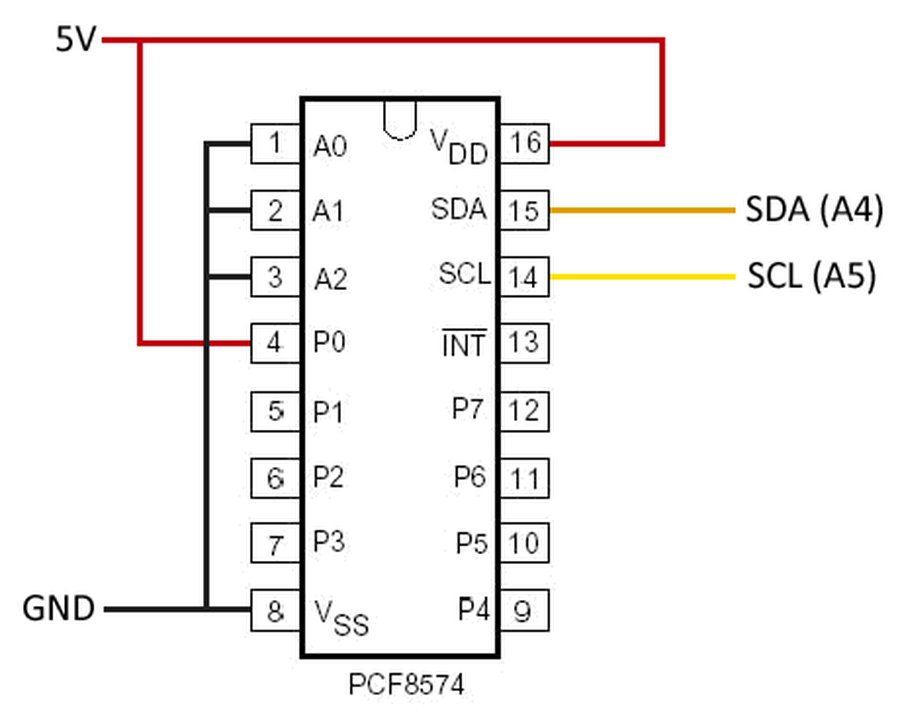

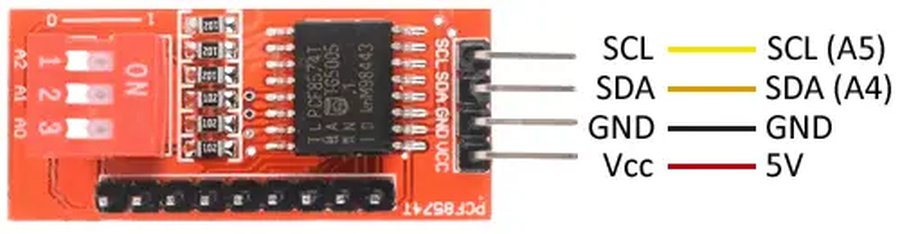

模块一般是VCC、GND、SDA、SCL四个脚，连8个扩展IO口。对Arduino Uno/Nano来说，接法是：VCC接5V（3.3V也行），GND接地，SDA接A4，SCL接A5。模块上一般自带了上拉电阻，所以不用额外加上拉；如果你用的是纯IC自己搭，才需要在SDA、SCL上各加一个约10K的上拉电阻。

地址别用错：0x20到0x27

PCF8574的默认I2C地址是0x20。模块或芯片上有A0、A1、A2三个地址脚，通过跳线或接高低电平来改低位地址，可以得到0x20到0x27一共8个可选地址。也就是说，一根总线上最多可以挂8块PCF8574，扩展出64个IO口，而主控始终只占两个脚。如果模块连上后扫描不到，先核对A0/A1/A2的接法，再跑一个I2C扫描程序看设备到底在哪个地址。

做输出和做输入要分清

PCF8574的8个IO是准双向的，做输出时要注意它的驱动能力有限：灌电流（输出低电平时吸收电流）能到25mA左右，但拉高电流（源电流）很小。所以驱动LED这类负载，好习惯是把LED的正极接电源、负极通过电阻接IO脚，让芯片去"下拉"，而不是把LED正极挂在IO脚上靠它推上去。做输入时，一般先让对应位输出高电平（芯片内部有弱上拉），再检测外部把它拉低，这样才稳定、不悬浮乱跳。

什么时候用它最划算

当你想给矩阵键盘、一堆按键、一排LED或继电器模块留出IO，又不想挤占原本的数字口，PCF8574就很合适。配Arduino有好几个现成库（如PCF8574.h、Adafruit_PCF8574），pinMode/digitalWrite/digitalRead用法和原生几乎一致，上手快。

四根总线接对、地址对上、把输出改成灌电流接法，PCF8574就能稳定多给你8个IO。卡壳大都在地址扫描和IO灌/拉电流方向这两处，理清就不懵。
