ESP32-C3方盒水动力灯用点阵模拟真实液体流动

一、项目灵感

一直想做个"看得见液体"的小玩具——不是真的装水，而是用LED点阵模拟一个密封盒子里装着半盒蓝色液体，无论你怎么翻动盒子，液体永远流向物理上的最低处；摇晃它，还能看到水花溅起。

选材的难点在于：真实感。市面上大多数LED水动效果都是"单向倾斜"，盒子里是水，但盒子不能翻。而我要的是——

• 盒子竖着放，水在底下 ✓
• 向左倒90°，水完全倒向左侧 ✓
• 倒过来，水"跑"到顶部 ✓
• 用力晃一下，水花散开又消散 ✓

这就需要一个能实时判断重力方向的传感器，和一块高密度、单点可控的LED点阵。

二、硬件选型

为什么选这三个模块？

• ESP32-C3：RISC-V单核，自带WiFi/BLE，方便后续扩展；Beetle板载充电管理省掉一颗充电芯片；板载LED和BOOT键方便调试。
• LIS2DW12：相比MPU6050，它超低功耗（50nA）、抗冲击10000g，倾斜检测的灵敏度够用（1.3mg RMS）。
• 8×8点阵：64个像素正好能表达"半盒水的形状"，尺寸小到能塞进方盒。

三、电源改造：把充电宝"瘦身"

3.1 为什么改造？

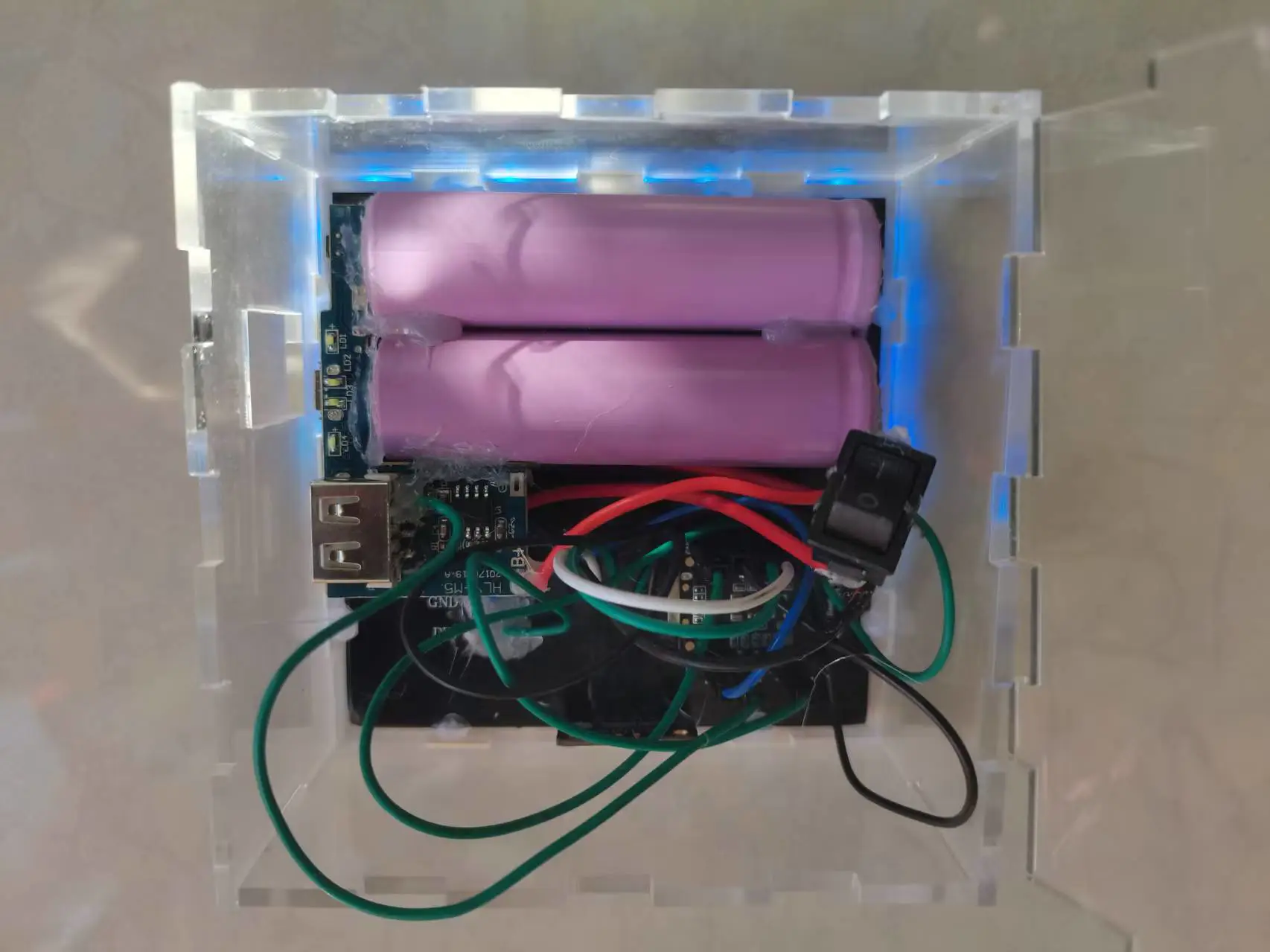

原充电宝6节18650，体积太大，没法塞进与LED灯板同尺寸的外壳。改成2节18650并联（3.7V，约5000mAh），体积缩小到原来的1/3。

3.2 改造步骤

1. 拆壳：保留充电宝的升压板（5V输出）和充电口，去掉多余的电池支架。
2. 重新焊接：2节18650并联合焊到升压板BAT+/-端。

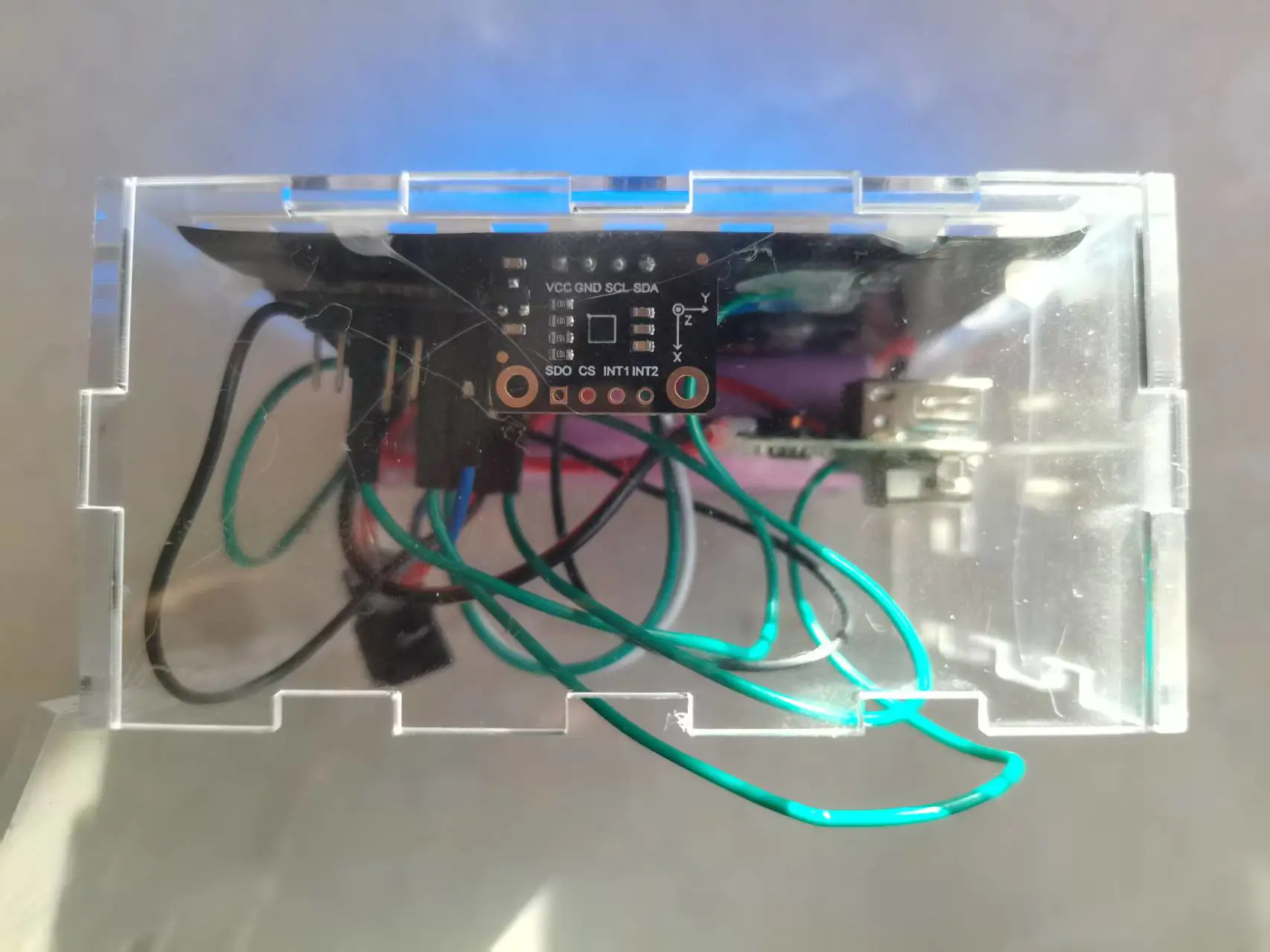

3. 引出5V：从USB-A口的VCC/GND焊盘各引出一根线，焊接在对外开关上。
4. 两条供电支路：
   • LED支路：开关 → LED灯板5V/GND
   • C3支路：另一条USB-A口（或从同口分流） → Beetle VIN引脚
5. 共地：LED的GND、C3的GND、充电宝的GND全部相连。

3.3 接线图

【电源正极路径】
电池+ ──> 升压板 ──┬──> 开关 ──> 8×8 LED 点阵 VCC
│
└──> Beetle ESP32-C3 VIN 【公共负极路径（必须共地）】
电池- ──> 升压板 ──┬──> 8×8 LED 点阵 GND
│
└──> Beetle ESP32-C3 GND 【信号路径】
LIS2DW12 ──I2C──> Beetle ESP32-C3
Beetle ESP32-C3 GPIO 8 ──> 8×8 LED 点阵 DIN

3.4 完整系统接线表

3.5 三个要点提醒

1. 一定要共地：升压板GND、LED点阵GND、Beetle GND、传感器GND 必须全部连在一起，否则数据信号无法正确识别。

2. 共地方案二选一：

   • 方案A（推荐）：升压板5V分别给LED和C3，GND在升压板输出端汇合
   • 方案B：从C3的GND再分出线给传感器——只要最终所有GND在同一节点即可

3. 电容：在升压板5V输出端并一个1000µF电解电容，正极接5V，负极接GND。能吸收LED点阵瞬态电流（64颗灯全亮可达1.15A），防止C3复位或LED闪烁。

四、外壳设计

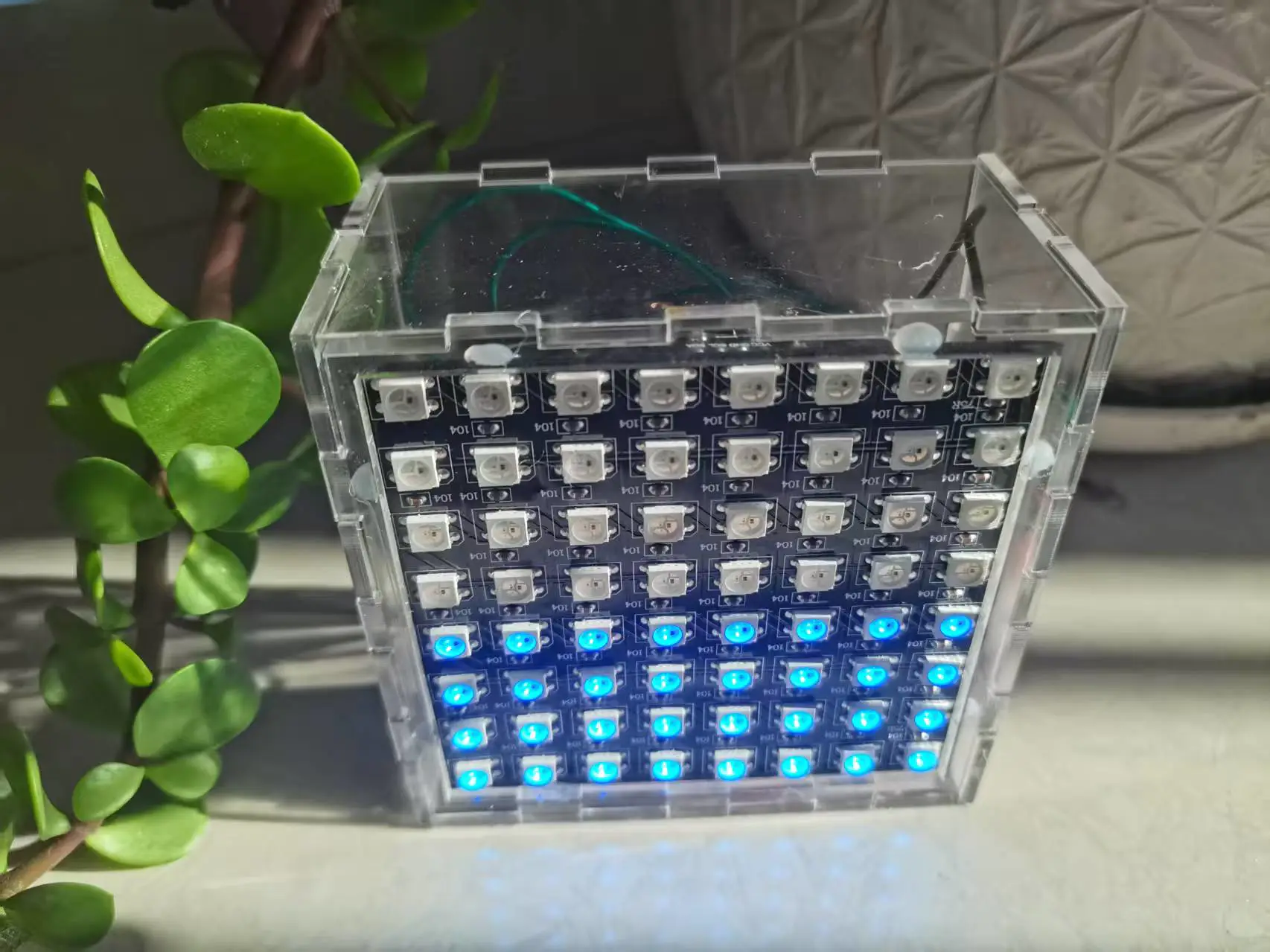

外壳用3mm亚克力激光切割，外形尺寸和LED灯板一致（约60×60mm），分三层：

USB开口对准充电宝的充电口。

五、程序解析（重点）

代码整体分四大模块。我逐一拆解核心逻辑。

5.1 模块一：传感器初始化

acce.softReset();
acce.setRange(LIS2DW12_e2_g); // ±2g
acce.setDataRate(LIS2DW12_eRate_50hz); // 50Hz
acce.setPowerMode(LIS2DW12_eContLowPwrLowNoise2_14bit);
acce.continRefresh(true); // 连续采集
acce.setFilterPath(LIS2DW12_eLPF); // 低通滤波

为什么这样配？

• ±2g：水杯晃动属于低加速度场景，小量程=高分辨率。
• 50Hz：平衡功耗和响应，太快没必要，太慢水花会掉帧。
• 低功耗低噪声模式：噪声小，倾斜判断更稳定。

5.2 模块二：重力方向计算（核心）

这是整个项目的灵魂。普通做法是"倾斜角度 → 水位高低"，但这样盒子倒立时水会一直留在底部（错的）。正确做法是用重力在点阵平面上的投影方向来决定"水堆积中心"。

// 归一化加速度
float A = sqrt(ax*ax + ay*ay + az*az);
float gy = -ay / A; // 重力在Y轴（点阵右）的分量
float gz = -az / A; // 重力在Z轴（点阵上）的分量 // 取Y-Z平面上的投影
float projSize = sqrt(gy*gy + gz*gz);
targetDirY = gy / projSize;
targetDirZ = gz / projSize;

关键点：

• 静止时加速度读数 =比力方向（世界上方），重力方向 =取反。
• 点阵是平面的，重力垂直于平面时（点阵朝上/朝下）投影为0，此时默认水在下方。

然后做方向平滑，避免抖动导致水乱跳：

gDirY += (targetDirY - gDirY) * DIR_SMOOTH; // DIR_SMOOTH = 0.25
gDirZ += (targetDirZ - gDirZ) * DIR_SMOOTH;

5.3 模块三：每个像素的"投影"判定

这是渲染的关键。水应该出现在哪？—— 重力方向那一侧。

for (int row = 0; row < MATRIX_H; row++) { for (int col = 0; col < MATRIX_W; col++) { // 像素在点阵平面上的归一化坐标 float px = (col - 3.5) / 3.5; // -1 左 ~ +1 右 float py = (row - 3.5) / 3.5; // -1 上 ~ +1 下 // 该像素在重力方向上的投影 float proj = px * gDirY + py * (-gDirZ);

• proj > 0→ 像素在重力"下游" →水体
• proj ≈ 0→ 像素在水面线上
• proj < 0→ 像素在重力"上游" →空气

数学直觉：proj就是该像素到"垂直于重力方向的平面"的带符号距离。你不需要去算"水流到哪了"，只需要算"哪些像素在重力方向上"。

5.4 模块四：水花与蛇形布局修正

水花：当加速度跳变超过阈值时，splashIntensity置为1，然后每帧×0.88 自然衰减。

if (dX > 350 || dY > 350 || dZ > 350) { splashIntensity = 1.0;
}
splashIntensity *= 0.88;

水花只在水面之上（proj < 0）出现，离水面越远概率越低：

float dist = -proj - SURFACE_WIDTH;
float splashProb = splashIntensity * (1.0 - dist * 2.0);

颜色：用r/b比例调出淡蓝色（30%红 + 70%绿 + 100%蓝）。

蛇形布局修正：这是踩过的坑！大多数WS2812矩阵是蛇形接线（奇数行反向）。如果不修正，就会看到"水一半在左、一半在右"的错乱。

physicalCol = (row % 2 == 0) ? col : (MATRIX_W - 1 - col);

六、调试踩坑记录

七、效果演示

📹[这里插入动图/视频]

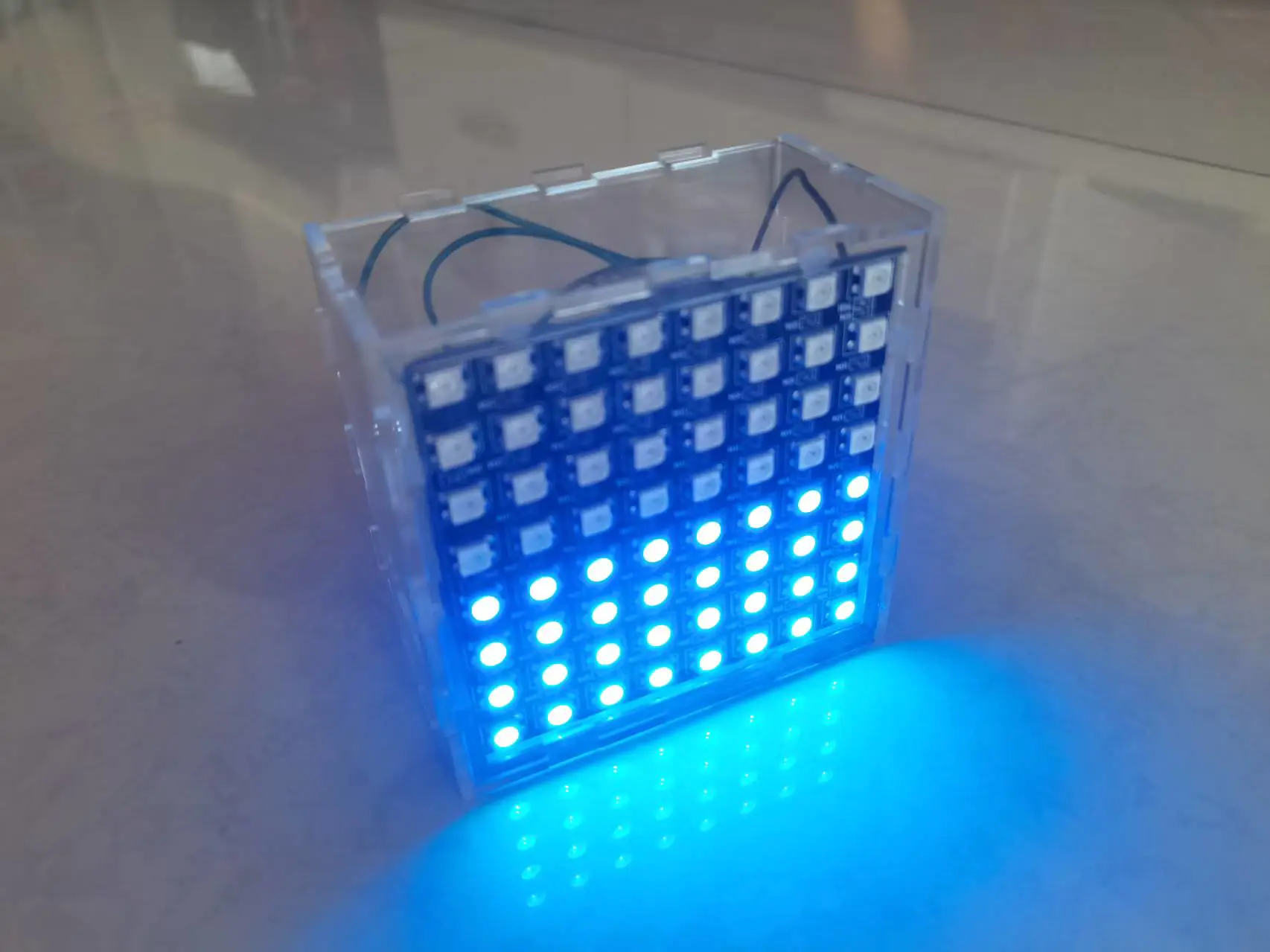

1. 竖直放：蓝色水在下方，静静一片

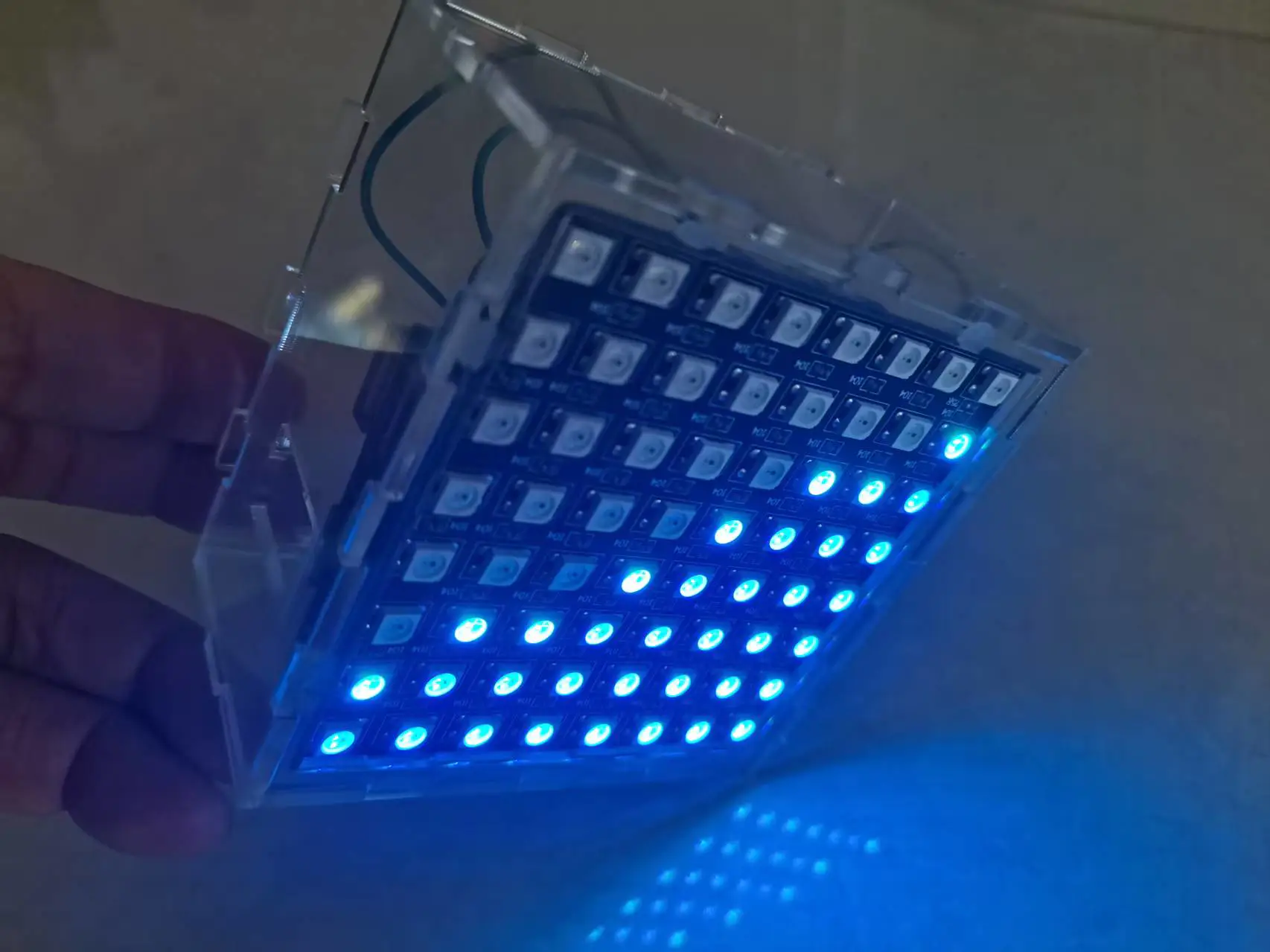

2. 向左倒：水"哗"地流到左边，屏幕左半边全亮
3. 倒过来：水"跑"到了顶部，像真正密封的液体
4. 用力晃：淡蓝色的水花在水面上方散开又消失
5. 缓缓回正：水慢慢流回，水面线波动两下才安静

八、总结

这个项目的技术亮点不在硬件，而在用一个小小的向量投影公式，把"重力"和"像素颜色"直接挂钩——不需要模拟流体、不需要状态机，只需要把每个像素和重力方向做个点积，就得到了液体在盒子里的样子。

这就是创客的乐趣：用最少的代码，讲一个最直观的物理故事。
