A4988步进电机驱动怎么接线？细分拨码+Arduino转角度教程

想让机械臂精确定位、给3D打印机带个挤出机、或者做个能转准角度的云台，步进电机是对的选择。A4988是驱动NEMA17这类步进电机最常见也最便宜的单板方案：它把Arduino的脉冲指令放大成能驱动电机线圈的电流。这篇文章把接线和细分讲清楚。

A4988两边的引脚阵营先看清

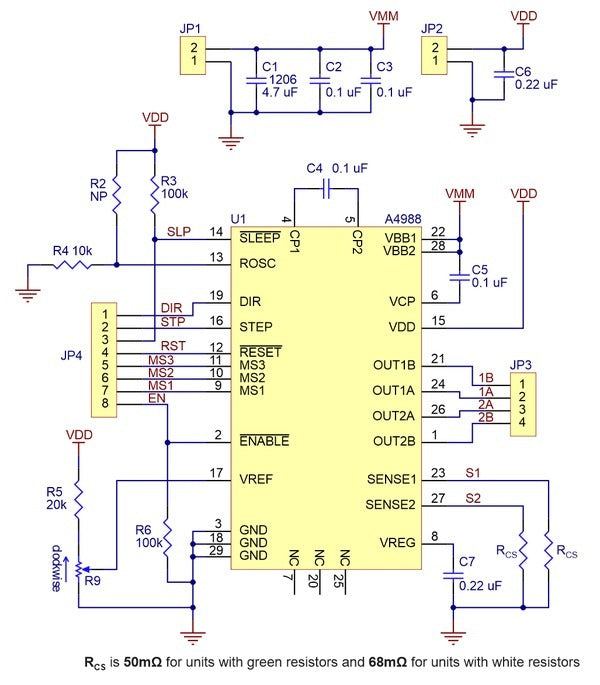

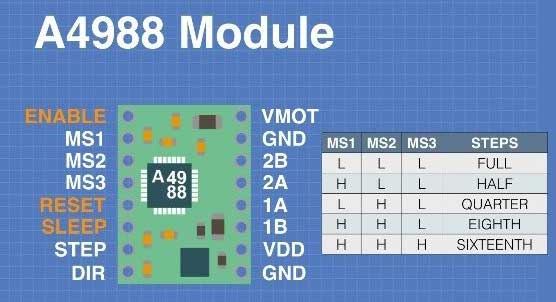

A4988是那种带散热片的小板，两排焊点分“逻辑侧”和“电机侧”两大块。逻辑侧朝着Arduino，引脚有VDD、GND、STEP、DIR、还有细分选择位MS1/MS2/MS3、EN和RST；电机侧有VMOT（电机电源正）、GND，还有1A/1B/2A/2B四个接电机线圈的脚。

分不清这些脚，就只能靠丝印一个一个对，接错很容易烧。所以第一步一定是照着板子丝印认脚，别靠猜。

A4988要两路电源：VDD接逻辑供电，通常5V（接Arduino的5V），给芯片里逻辑电路用；VMOT接电机供电，通常是8到35V（常见用12V），给电机绕组提供真正能驱动它的电流。两路的GND要共地。分开供是铁律，只接一路电机才能转、逻辑才能控。

电机电源上强烈建议并联一个47uF到100uF的电解电容，放在VMOT和GND之间。步进电机切换相电流时会产生很大的反电动势毛刺，这个电容能把尖峰吃下去，不然容易引起芯片误动作甚至重启。这步很多教程忽略，但它很关键。

STEP脚接Arduino的数字脚（控制走一步就发一个脉冲），DIR脚接数字脚（控制方向），EN脚接低电平会关闭输出，平时可悬空或接GND使能。电机侧四根线（1A/1B/2A/2B）按电机的线圈颜色对应接上，四根分两组，顺序不对电机只会抖不动。

细分（微步）通过MS1/MS2/MS3三个跳线位的组合来设，比如全步、1/2、1/4、1/8、1/16细分。细分越高，每个“逻辑步”对应转动的角度越小，运行也更平滑安静，代价是同样转一圈需要发更多脉冲。做打印、雕刻这类要平滑要精度的场景，通常上高细分。

用AccelStepper库控A4988很顺：创建一个步进对象，指定STEP和DIR脚，然后控制目标位置和速度。电机每收到一个STEP脉冲就走一个(细分的)步，所以“转多少角度”本质上就是“发多少个脉冲”——知道电机每圈步数和整步步距角（常见1.8度/步），就能换算倍数是转几圈几角度。

从这出发就能做精确定位：给一个目标圈数让它走过去，做机械臂关节、云台角度控制、或者3D打印机的XYZ轴，本质都是这套“脉冲计数定位”的思路。

A4988工作时会发热，这是正常的，别紧张；但太烫要检查电流是不是设高了、散热片有没有贴牢。可以通过板上电位器（Vref）调节输出电流，让电机在“有力但不烧”的范围内。烧驱动板是新手高频事故，几乎都和“电源没分好”“电流设太高”“VMOT极性接反”有关。

坑还有：STEP和DIR接的是数字脚，别接到（只能在模拟输入的）口上；电机不动先查是不是EN被拉高了（禁用）；电机抖不动通常是四根电机线顺序或两组线圈接错，换一下排列就好。VDD和VMOT的GND一定要共地。

A4988是把“脉冲”变成“精准转动”最流行的板子。逻辑和电机两路电源分开、一个电解电容、一组细分跳线，配合AccelStepper发脉冲，机械臂和定位装置的核心控制就立起来了。
