VS1838红外遥控接收模块怎么接线？Arduino读取遥控按键IRremote教程

想用家里的遥控器遥控一台小车、或给电扇加个遥控开关，红外接收是最便宜最实用的方案。VS1838是一颗几乎人手一颗的红外接收头，配合Arduino的IRremote库，几十行代码就能读出遥控器每个按键，进而控制设备。这篇文章把接线和读键讲清楚。

先认识三只脚：一根信号走天下

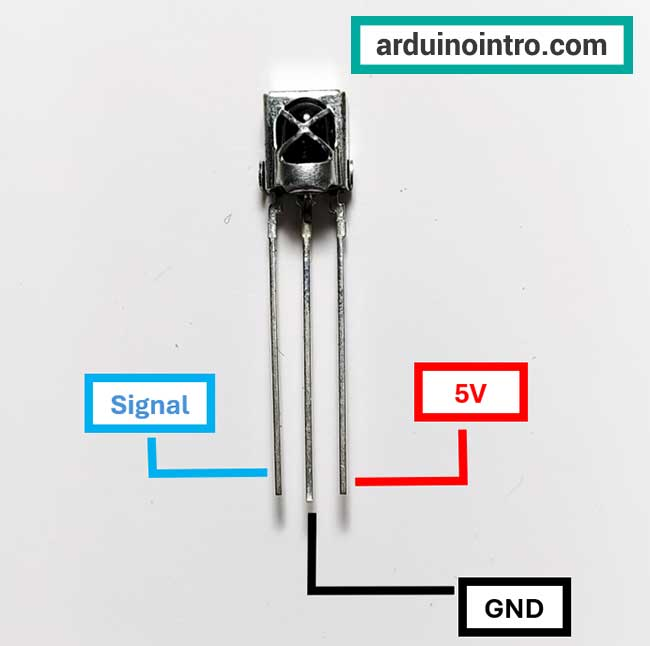

VS1838是普通三脚封装的红外接收头，引脚一般是VCC（电源）、GND（地）、OUT（信号输出），不同视角摆放引脚顺序不同，一定要对照丝印或数据手册。它内置了红外解调和放大，输出的是已经解调好的串行信号，直接喂给Arduino就能读。

它工作在38kHz载波，也就是一般家用电器的红外遥控标准频率。前面那颗黑色圆顶里是接收管，会滤掉环境里的红外杂光干扰，尽量只接收遥控器发来的信号。

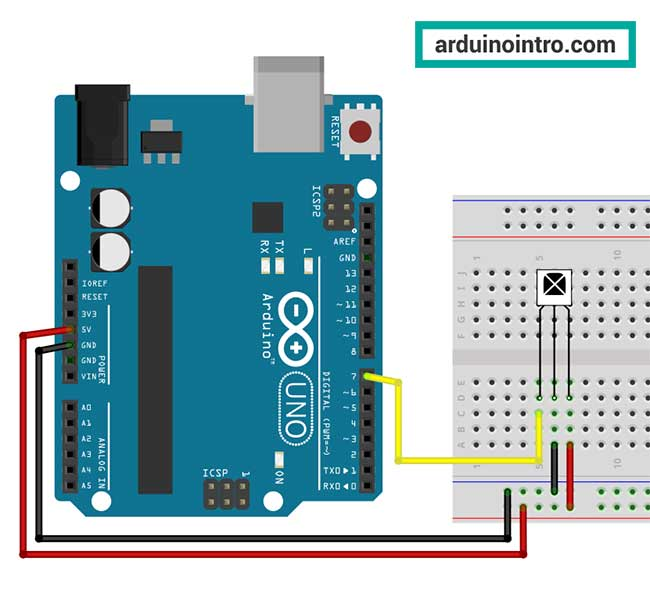

接法很标准：VCC接5V（3.3V也能用但距离会短）、GND接地、OUT信号脚接Arduino的一个数字脚，最好接在支持外部中断的口上（Uno的2号或3号），这样读取更及时。同时给VCC到GND之间并一个0.1微法的小电容，能明显压掉杂波、改善接收。

把接收头正面（黑色圆顶）对着遥控器，装在项目上时记得留出“视野”——红外是直线传播的，别被壳子挡住，否则按了没反应。

Arduino上用IRremote库最省心。初始化时启用接收、注册接收回调；每次按遥控器，接收回调里就会拿到一串十六进制按键码。第一次先用一个“打印所有收到值”的小示例，挨个按遥控器按键，把每个键对应的十六进制码记下来，之后就能在程序里做“按这个键干这个事”的匹配了。

遥控器一个键发出来是一个固定的协议值，开头会和红外协议有关（常见的是NEC协议）。你只要在自己的码表里对号入座，代码就懂得区分“音量+”“模式”“开关”这些不同按键。

最经典的玩法是遥控小车：用遥控器上下左右键控制电机方向，比手机连蓝牙更简单直接、也不怕网络延迟。再进阶可以做遥控台灯/风扇开关、做个“按一下切换模式”的显示菜单，或者做红外转发的学习器——把普通家电遥控器收编进你的小系统里。

按了没反应，先确认接收头正面正对遥控器、中间没有遮挡，再确认OUT确实接到了带中断的数字口。读到乱码或不稳定，先加那个0.1微法的滤波电容、检查共地；两个红外设备太近互相干扰也会导致乱码，拉开距离。还有别在阳光直射或强红外环境下用，会盖过遥控信号。

VS1838是把“遥控器”变成“可编程按键”的最低价入口。三只脚接对、IRremote几行代码读完按键码，小车、灯、风扇都能被你手里的遥控器指挥起来。
